石材CAD如何下单,拆单?

我要回答
2个回答

以背挂石材为例:

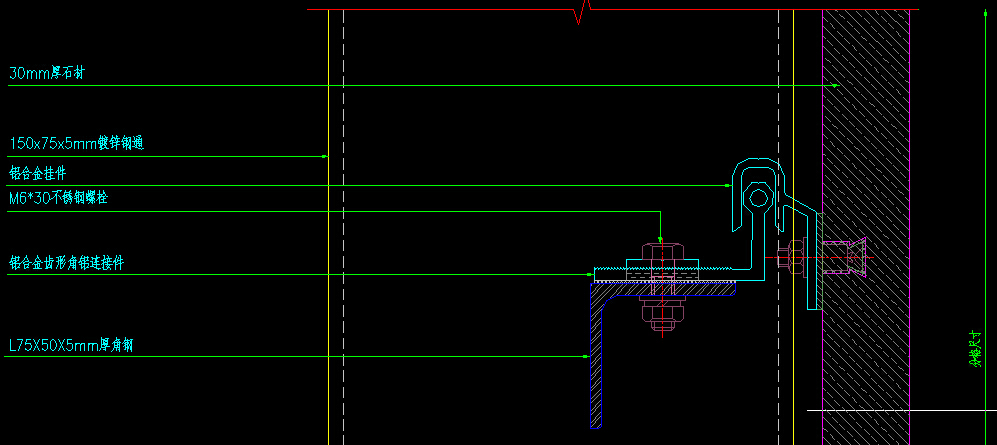

1)根据施工节点如图:

石材CAD如何下单,拆单?

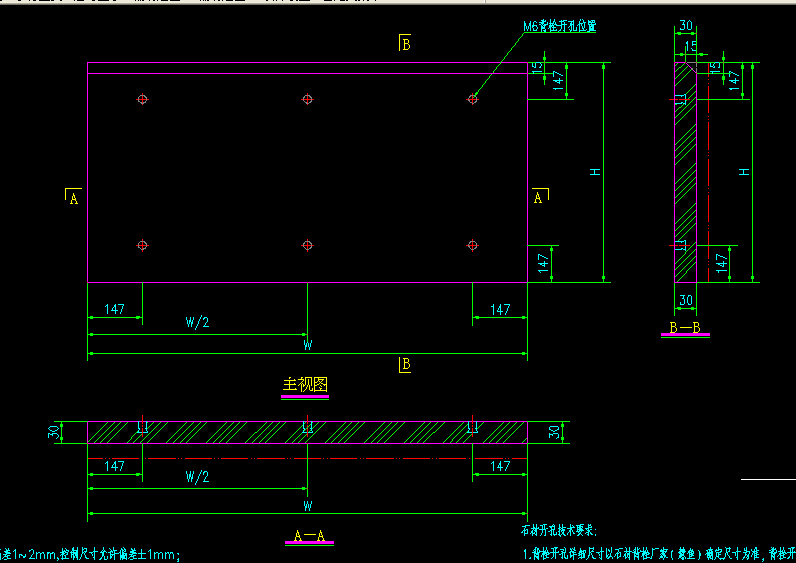

2)下单部分:石材加工单部分

石材CAD如何下单,拆单?

3)下单部分:背挂构件部分(铝挂件)

查看全部
2020-09-10
回复 采纳

下单基本尺寸来自于现场测量,排版需要考虑:砖缝距离、收边收口有没有预留尺寸、坚持边角不留小尺寸石材、及对称。出现小尺寸石材,可考虑几块石材加大来消化掉小尺寸石材。

拆单工作是严格按照设计图纸,结合自身情况,对设计图纸进行细分,它是将图纸转化为实际产品的第一步,企业按照拆单工作的结果来安排生产和采购,因此,拆单工作的好坏,将直接影响最终交付产品能否按时完工,交付产品品质是否达到要求等。

查看全部
2020-09-10
回复 采纳
