溜溜问答 > 平面设计 > CAD问答 > CAD 如何设置图框，然后怎样把模型的内容导入布局？
高傑西
高傑西
邀请你来回答
158人阅读 2021-10-12

CAD 如何设置图框，然后怎样把模型的内容导入布局？

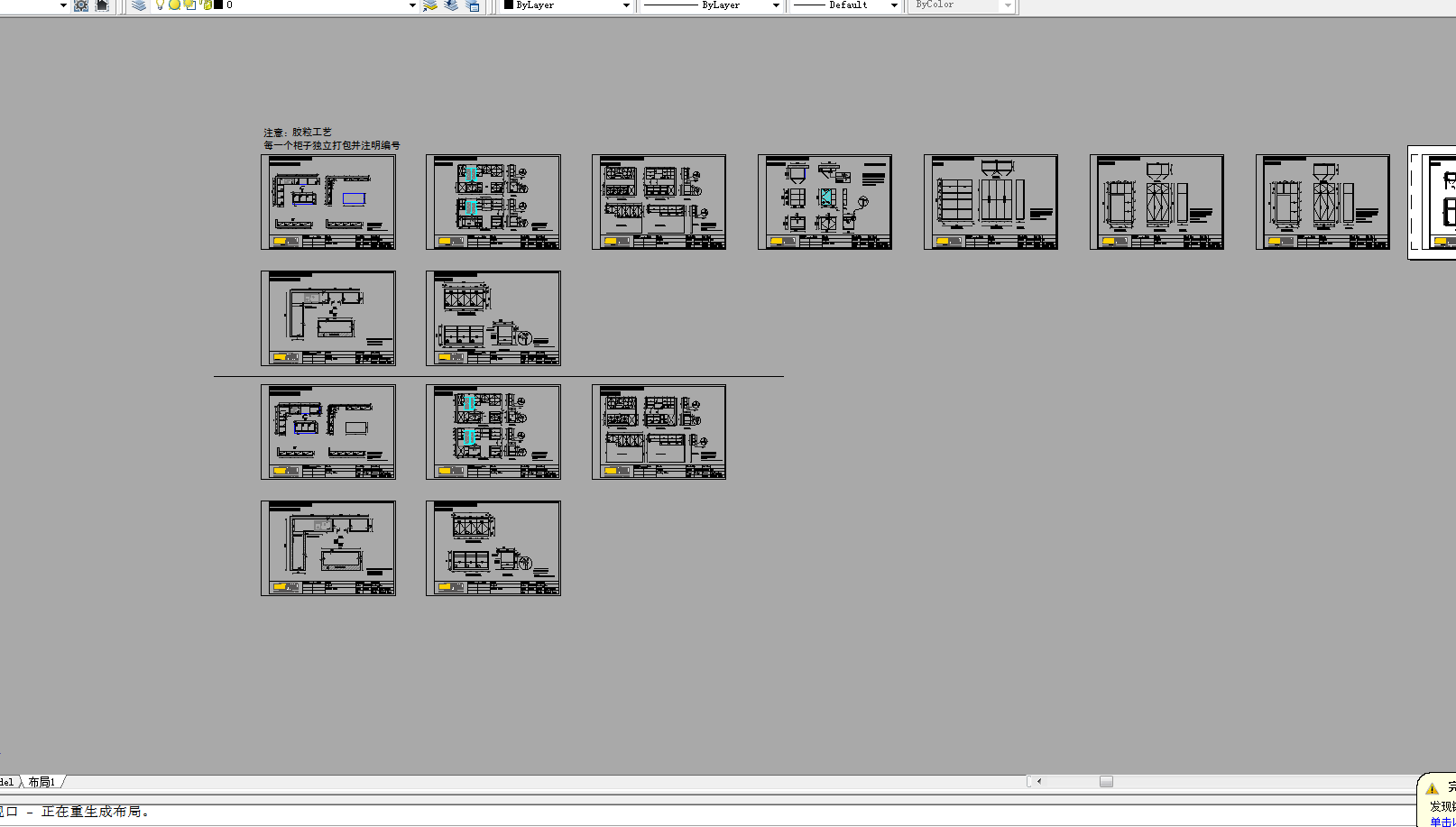

如图片，我再模型总画好图纸，如何在布局中导入我的图框，又怎么然把图纸一张布局在图框中，如何在布局中像我图片一样放置多个视口
CAD 如何设置图框，然后怎样把模型的内容导入布局？ CAD 如何设置图框，然后怎样把模型的内容导入布局？
我要回答
1个回答

你可以在布局里设置好图框，设置好打印页面。
然后在图框内创建一个或若干个视口，每个视口设置需要的打印比例；
可以单个或者全部冻结视口，以便于在布局中标注尺寸（一般不提倡在布局中标注）
当然还有很多其它技巧，需要在工作慢慢摸索积累

查看全部
2021-10-12
赞 回复 采纳

相关问题

CAD模型怎么导入布局里的图框里？
共2条回答 >
v： 、进入布局界面2、有个小白框里有整个模型里图形的缩影，你要在布局里重新插入图框，根据你需要出图的比例确定图框大小。3、点定义视口命令(菜单里有)，自动进入模型空间，然后框选你要出图的部分，然后确定，自动回到布局页面，这时生成了一个图形的区域，根据你要出图的比例比例(1：100就输100)确认，把确认的比例的视口框移动到你的图框你。4、重复上面的步骤把模型里的图全定义过来就好了，有时不能确定要多大的图，可以先定义视口，再插入图框。CAD将模型放到布局的方法二第一步：先点击模型第二步：双击模型中间空....
赞 回复
怎么把CAD模型导入布局？
共2条回答 >
梦工厂： 可以通过以下方法:1、插入--布局--来自样板的布局--选择你想要的--点击确认。2、点击模型右边你插入的布局名字(布局1)--转换到布局模式。3、在布局模式下，最里面的那个矩形框叫做“视口”，双击视口内部，再双击鼠标滚轮，就出现你在模型空间内绘制的图纸了。4、调整cad右下角的视口比例等，到你想要的程度就好了。
赞 (21) 回复
CAD怎么把模型导入布局？
共1条回答 >
我是茜茜🌸： 1.进入布局空间2.菜单栏选择“视图”——〉“视口”——〉“新建视口”，这时布局就建好了。3.视口内双击可以进入视口，视口外双击则退出视口。4.进入视口后，输入“ze”可以让视图布满视口，输入“z空格s”可以设置比例。5.退出视口后，选中视口边界，可以在特性里面锁定视口，这时就不能对视口内的对象进行操作了。
赞 回复
CAD模型转布局在图框中如何布满图框？
共1条回答 >
简单生活： 摘要Z键或E键+空格键，即可完成。CAD布局技巧一：如何把自己需要的图框放入到布局当中1，从CAD提供的样板中选取2，通过设计中心，从现有图形的布局中选取3，通过设计中心，从自己的样板图形中选择4，推荐第三种选择(因为除布局外，还可有其他多种设置选择)二，如何再建布局(一套图要有许多个布局组成)1，再建布局时，右键点布局，选择“来自样板”2，通过设计中心，从自己的样板图形中选取需要的布局(各种图号的图框)拖入3，稚荐第二种选择，同时注意给每一个布局做好命名。三，如何在己有的布局中开辟新的视口推荐....
赞 (1) 回复
CAD图框如何导入布局？
共1条回答 >
尘迹： 1.打开CAD2007图纸2.在CDA模板中建立标准图框,以A2图纸为例3.选择图框——按B键——设置标准图框未块并命名——确定4.点击布局进入——右键布局——页面布置管理器
赞 回复
