CAD 配电系统图 符号含义

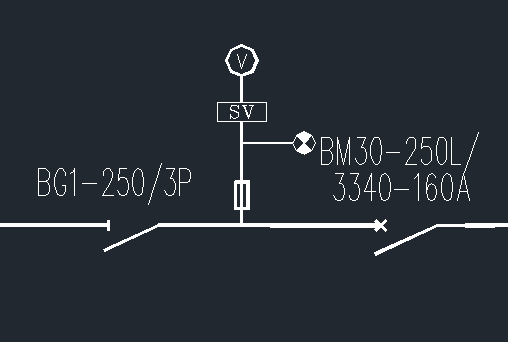

如图，上图中间 sv v和另外个核辐射似的的 3个符号都代表什么元器件的？
CAD 配电系统图 符号含义
我要回答
2个回答

v代表电源电压，sv是电磁阀，那个符号不知道什么

查看全部
2021-10-12
赞 回复 采纳

sv是电压转换开关，v是电压表，那个核辐射的是指示灯。

查看全部
2021-10-12
赞 (2) 回复 采纳

相关问题

在CAD怎样画配电系统图、怎样设置参数？
共1条回答 >
天翼图文彭永强： 搬个板凳，学习
赞 回复
CAD配电系统图
共1条回答 >
fù xuě： 图没问题，同时使用最大功率只能32a*220v=7040w，因为你的配电箱的开关是32a的，后面每个支路都是20a的空开，单个支路功率不能超过4400w，备用电源不能超过3520w
赞 (4) 回复
CAD机房强电配电系统图中的符号是什么意思 ？
共1条回答 >
lemon tree： 应该是三相
赞 回复
CAD 水路布置图和配电系统图 是什么？
共1条回答 >
David： CAD是CAD，水路布置图和配电系统图都是电气工程里面设计或者施工单位在做电气工程时候所出的一些图纸
赞 (4) 回复
CAD配电系统图怎么计算？
共1条回答 >
夏洛克： 你先选择图中的内容，再点快速选择，或者你先点快速选择，再给出条件，确定后会按你的条件选中图元。再没有，就是你的图里没有内容。
赞 (25) 回复
