请问在caxa电子图版中怎样画螺纹孔和标注螺纹孔？

你要好好利用caxa自带的图库如图

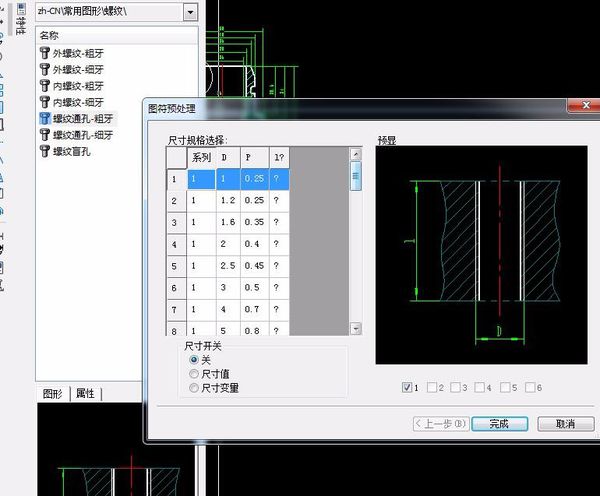

选好孔型，双击，会出现尺寸规格对话框

，选择你需要螺纹大小，单击完成就可以在画布上自动画出

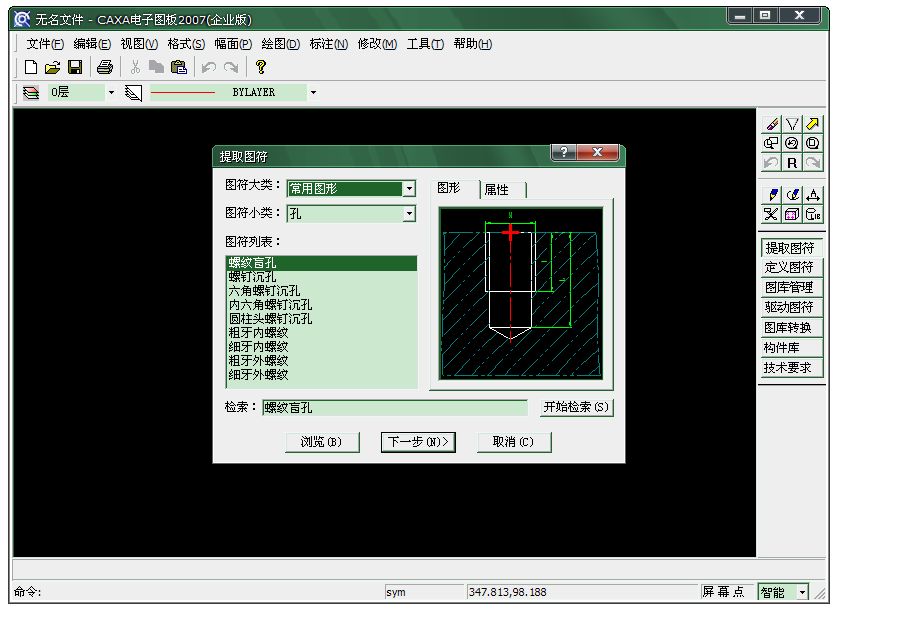

你可以在常用图形的孔选项里找到

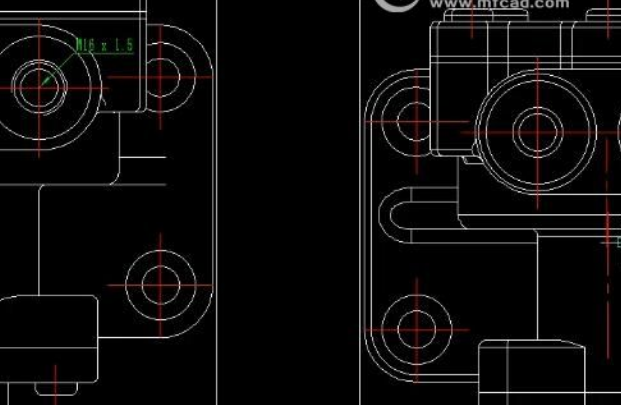

标注一般用引出说明

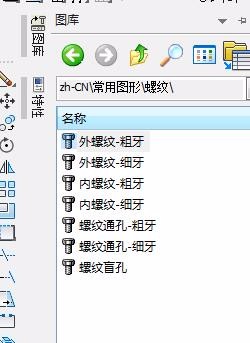

你可以在图库——常用图形——螺纹里找到，然后设置螺纹大小等就行了，不过一般螺纹都很简单，直接画就行了

请问在caxa电子图版中怎样画螺纹孔和标注螺纹孔？

1，若是螺栓或螺孔之类，按照制图国标不必画螺纹线，可用细实线代之。这在caxa电子图版的图符里就有，如螺栓库，螺母库，常用图形里的螺孔。

2，若是其它情况，非要画的，我是用样条曲线画的（形似正弦线）。

可以按照如下方式进行操作：

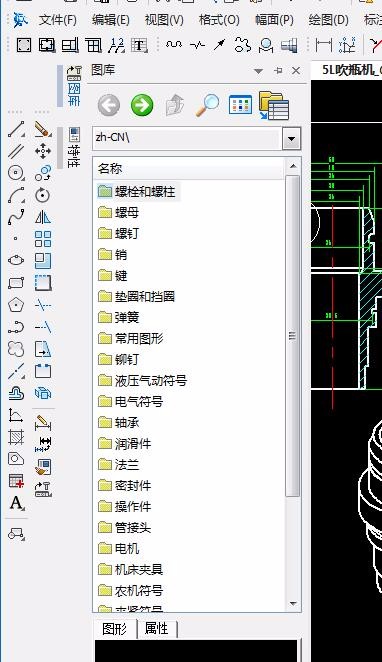

1、利用caxa自带的图库如图。

2、选择常用图库—螺纹文件夹。

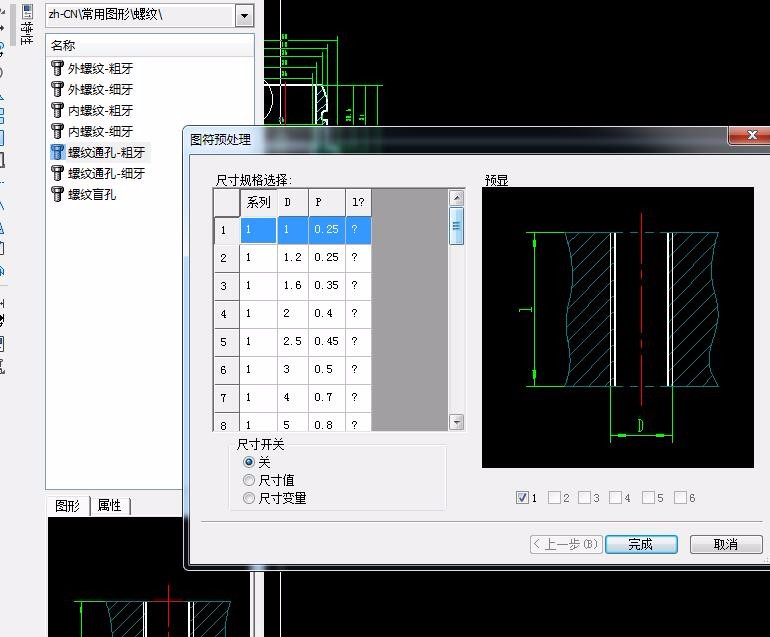

3、选好孔型，双击，会出现尺寸规格对话框，选择你需要螺纹大小，单击完成就可以在画布上自动画出。
