CAD天正建筑T20的坐标标注如何设置？

有天正的话就等于有插件了，直接加就好了的。没有的话，找个功能插件来。

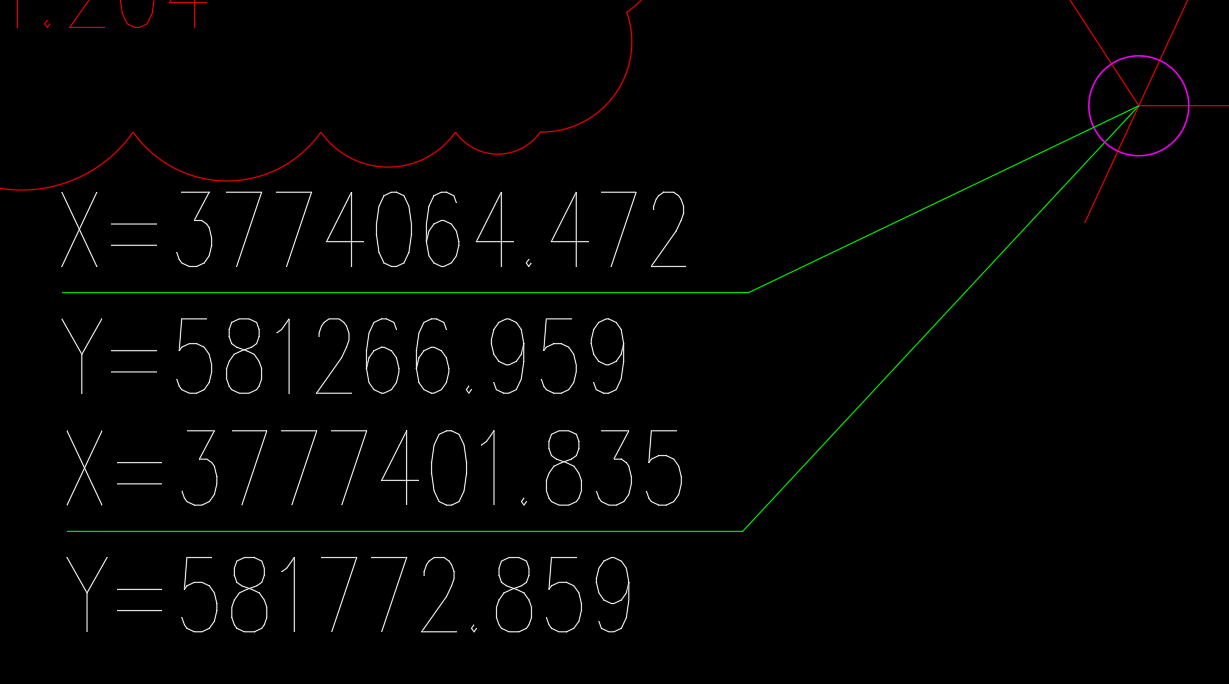

再T20中选用“符号标注”——“坐标标注”——然后键入“s ”设置。然后选择“设置坐标系”。接下来是点取两个参考点。参考点可以是你已知的4个坐标中的任意两个。（建议点取对角的两个点）。完成操作以后，用另外的两个已知坐标点来校检一下建立起来的坐标系是否正确。

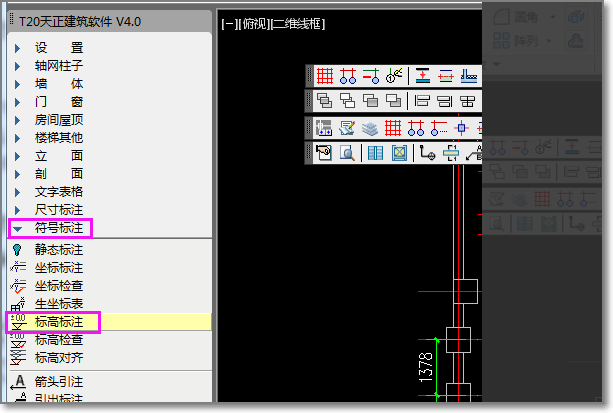

1、首先通过桌面快捷方式图标T20天正建筑v4.0启动AutoCAD 2014 - 简体中文 (simplified chinese)软件，接着在左侧天正建筑工具栏依次选中【符号标注】》【标高标注】选项，如图所示。

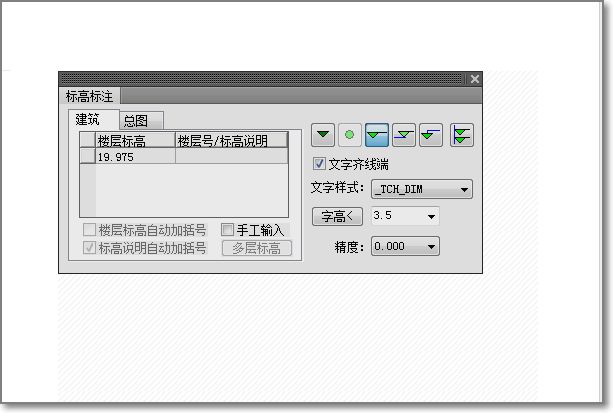

2、点击【标高标注】选项后系统会自动弹出【标高标注】对话框，如图所示。

3、接着从【标高标注】选项中勾选【手工输入】复选框，在【楼层标高】列表中，输入所需标高值，然后选择【带基线】图标，并将【精度】设为【0.00】如图所示。

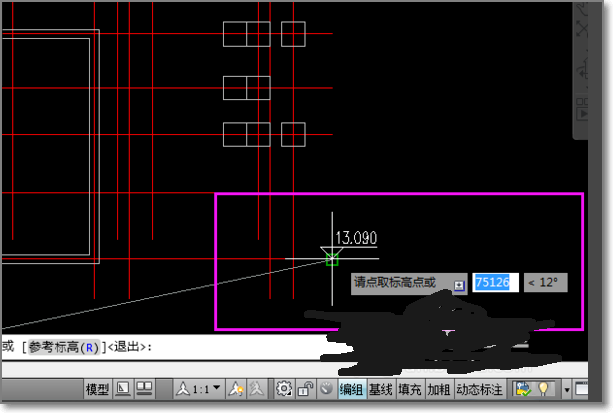

4、接着在绘图区域中，指定标高位置，然后根据命令提示信息，设置标高的方向，如图所示，点取标高点。

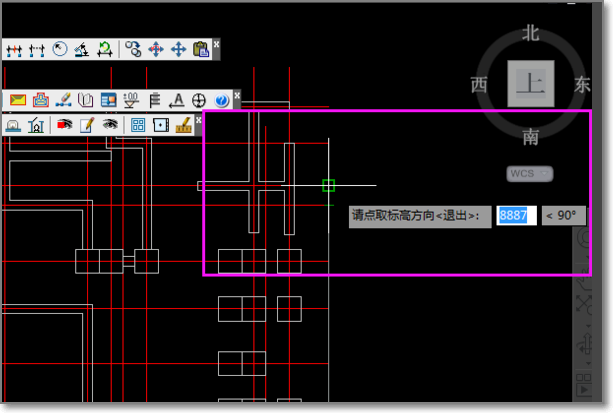

5、接着根据信息提示，使用鼠标左键在绘图区域中点取标高方向，如图所示。

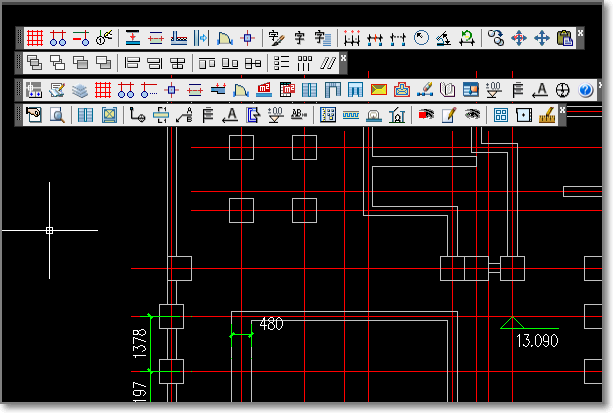

6、按回车键完成标高添加操作，完成后效果如图所示。
