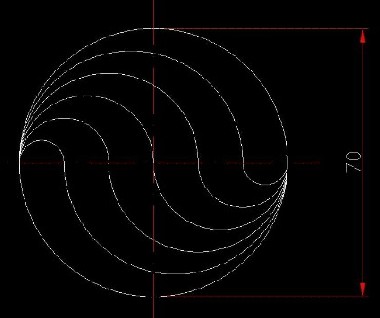

关于CAD练习图如何绘制？

如何绘制
关于CAD练习图如何绘制？
我要回答
4个回答

1、先划出外面的大圆，2、划一条过半径的水平线，3、12等分半经，4、分别划出6个大小不等的圆5、切去不要的线。6、完成

关于CAD练习图如何绘制？

查看全部
2021-10-09
赞 回复 采纳

一个大圆，里面的线条是两个半圆相切呀

查看全部
2021-10-09
赞 回复 采纳

中间分成六等份，以最边上相切，画圆，每个圆缩小一等分，再删除一半，再镜像到一边，再这把这移到跟下面的相切。。ok

查看全部
2021-10-09
赞 (2) 回复 采纳

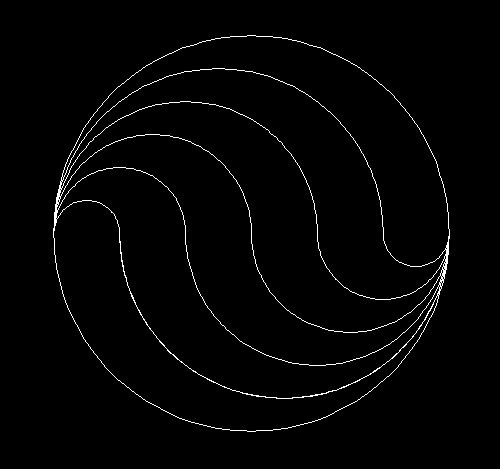

先画一圆，然后过圆心画一条直径，将此直径六等份，在“格式”--”点样式“中将点样式修改个看的见的样式

关于CAD练习图如何绘制？

，然后画圆（过两点画圆，即过直径那条线段的端点和紧挨着的节点画圆，共画5个，

关于CAD练习图如何绘制？

关于CAD练习图如何绘制？

将一侧修剪掉，

关于CAD练习图如何绘制？

然后旋转复制180度，不用旋转复制也可用环形阵列）

关于CAD练习图如何绘制？

然后把点删除，或者将点样式改回原来

查看全部
2021-10-09
赞 (7) 回复 采纳
