溜溜问答 > 平面设计 > CAD问答 > CAD怎么拉这个斜的直线距离 我这个 都是直的怎么办？
高傑西
高傑西
邀请你来回答
126人阅读 2021-10-08

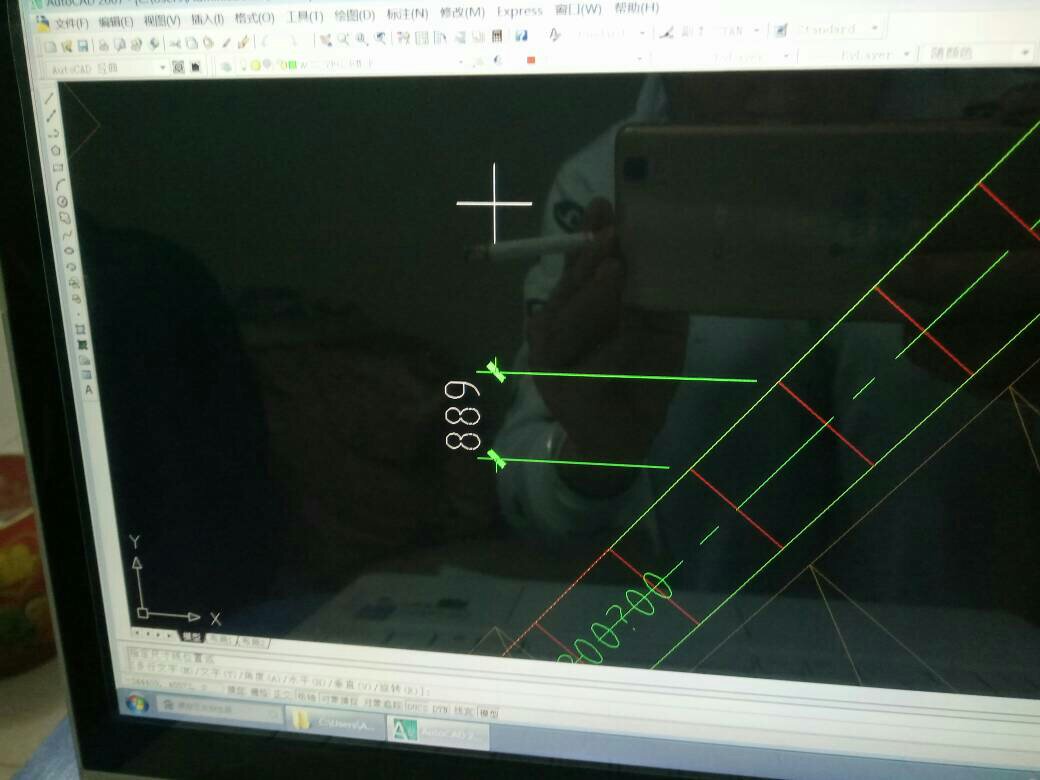

CAD怎么拉这个斜的直线距离 我这个 都是直的怎么办？

CAD怎么拉这个斜的直线距离 我这个 都是直的怎么办？
我要回答
4个回答

dal对齐标注

查看全部
2021-10-08
赞 (1) 回复 采纳

这。。。不是线性标注么。。。

查看全部
2021-10-08
赞 回复 采纳

CAD中标注有很多种，你这个为线性标注，你需要的标注命令为dg.

查看全部
2021-10-08
赞 回复 采纳

要标注斜的两直线距离，

不能用“线性”标注dimlinear，要用“对齐”标注dimaligned。

CAD怎么拉这个斜的直线距离 我这个 都是直的怎么办？

查看全部
2021-10-08
赞 回复 采纳

相关问题

CAD画斜直线时不直怎么办？
共2条回答 >
mei teng： 1、打开草图设置对话框的极轴追踪，快捷键ds或者se，启用极轴追踪（开关f10），勾选附加角，新建51,68,47，14，289附加角，极轴角测量相对上一段，最后确定。2、在CAD中是逆时针为正，其次极轴追踪的附加角极轴角测量相对上一段，是相对上一段的延长线方向逆时针旋转的角度，（注意附加角里没有负值），极轴角是绝对时是相对于起点水平方向逆时针旋转的角度。3、现在就开始具体绘制。直线l——水平式输入112——下一点鼠标光点在下一点大约51角度方向（不好掌握时就从0度开始逆时针慢慢旋转，画完一个就....
赞 回复
CAD怎么拉斜的直线？
共2条回答 >
杨一18550020937： 在CAD软件中，可以使用“偏移”命令来拉斜直线。首先选择“偏移”命令，在命令行中输入“O”或点击“偏移”图标，接着选择要拉斜的直线，然后输入拉斜的距离和方向，最后按下回车键即可完成拉斜直线的操作。如果需要复制拉斜的直线，可以在拉斜后输入“CO”命令并选择复制的对象即可。
赞 (8) 回复
CAD画斜直线时不直怎么办？不要说什么正交什么的，正交不能画斜直线？
共1条回答 >
闻： 画水平跟垂直的时候就打开正交,斜线的时候就打开极轴
赞 回复
为什么我CAD直线拉不直，怎样可以拉直，没拉直又怎么修改？
共1条回答 >
Vr.boss： CAD绘图软件中图框中的直线不直，可以打开正交功能，重新校正绘制，配合修剪功能进行调整。
赞 回复
CAD这种标注怎么标啊，怎么我标的都是直的，不像这个是斜的？
共0条回答 >
