溜溜问答 > 平面设计 > CAD问答 > 怎么让CAD画图时标注线的末端是折的？
高傑西
高傑西
邀请你来回答
182人阅读 2021-09-30

怎么让CAD画图时标注线的末端是折的？

我要回答
4个回答

快捷键d——标注样式中你选择一个标注——修改——调整（工具栏）——文字位置——选中尺寸线上方，带引线

查看全部
2021-09-30
赞 (2) 回复 采纳

CAD没有自带这些功能，不过你可以安装天正建筑，里面有折断线，标高等符号标注，天正中的标高还能自动纠正。或者你就自己做个动态块（不知道你是什么版本）。

查看全部
2021-09-30
赞 回复 采纳

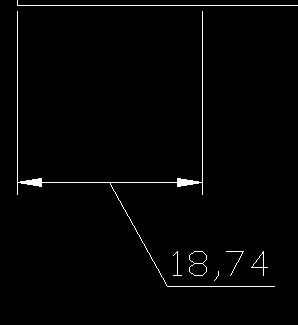

如果是这样的话在修改标注样式-调整-文字位置-第二个选项

怎么让CAD画图时标注线的末端是折的？

查看全部
2021-09-30
赞 (2) 回复 采纳

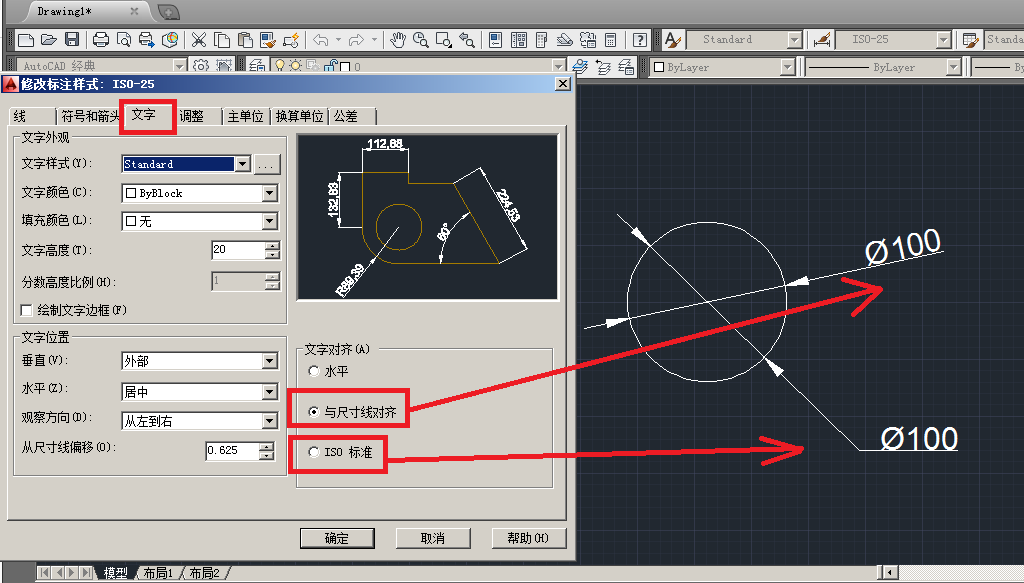

设置让CAD画图时标注线的末端是折的方法：


格式——标注样式；

点击“修改”；

切换到“文字”选项卡；

将文字对齐的方式改为“iso标准“就可以了。如图：

怎么让CAD画图时标注线的末端是折的？

查看全部
2021-09-30
赞 (30) 回复 采纳
