溜溜问答 > 平面设计 > CAD问答 > CAD卫生间的排污管道怎么表示？
高傑西
高傑西
邀请你来回答
1213人阅读 2021-09-29

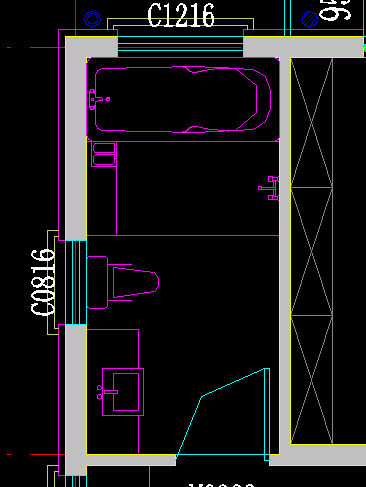

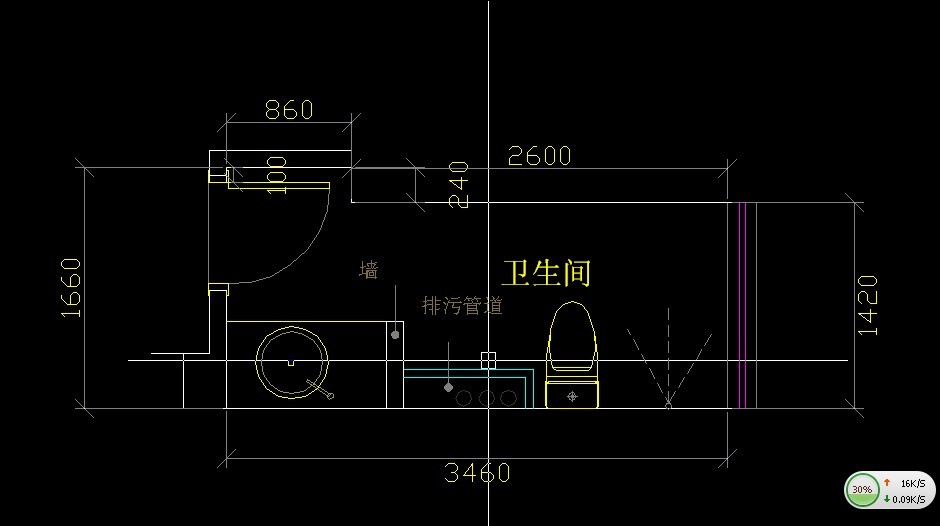

CAD卫生间的排污管道怎么表示？

污管道怎么再立面中和墙区分。
CAD卫生间的排污管道怎么表示？
我要回答
2个回答

CAD卫生间的排污管道怎么表示？

CAD卫生间的排污管道怎么表示？

查看全部
2021-09-29
赞 (8) 回复 采纳

1、使用黄色线条画出来的，并以w开头标注的就是污水管道。
2、给排水常用代号：
xh-消火栓管道，wl-污水立管。
排水的图纸中，缩写符号含义：
给水管道-j，
如果分高低区通常用首字母表示即高区-g，低区-d。
排水管道-w,表示污水。也有-f，就是废水。很少见有用-p表示的。
消火栓管道-xh。
自动喷淋管道-z或者-zp.
雨水管道-y.
采暖管道-r，一般实线表示供水管，虚线表示回水管。
压力排水-py.
冷凝水管道-n。
管道立管-l.

另外设备的型号字母：
q-流量或者风量。
h-扬程。
n-功率。
p-压力。
qw-潜污泵。

其他阀门、器具之类的都是用图形区分。
jl-给水管；
wl-污水管；
yl-雨水管；
rjl-热给水；
rhl-热回水

查看全部
2021-09-29
赞 (11) 回复 采纳

相关问题

卫生间下水管道怎么装饰？
共3条回答 >
single noble： 卫生间下水管道装饰：1，红砖砌，外贴瓷砖，整体效果好，隔音效果也好，不容易出问题。轻钢龙骨水泥板，外贴瓷砖，这样会比红砖砌省一点空间，不过瓷砖容易脱落，就算挂网页不管用2，木龙骨，外贴PVC，也就是吊顶的材料，拆装简便，整体效果不太理想，PVC很容易老化。木工板基层，外贴铝塑板，光滑表面，一般都是采用白色，效果还可以，也不容易出文艺，毕竟纯白色和墙面比较搭一些这里可以给你做为参考https://anli.3d66.com/
赞 回复
CAD管道交叉怎么表示？
共2条回答 >
孫俭鑫： 交叉处，管道在垂直下方的，是断开的，在垂直上方的是不断开的。
赞 回复
排污管道的接口CAD平面图要怎么画？？
共1条回答 >
Mr.BOOB5： 你是说排污管道还是排污口？黄色的是排污管道，头上的是排污口，车间排标注管道用途和序号
赞 回复
CAD消防管道怎么表示？
共1条回答 >
宴席： 消防喷淋CAD里面用线代替水管，按实际画出管的走向，用引出说明标出管的规格，喷淋头一般用圆圈符号表示。
赞 回复
排污管道的接口CAD平面图要怎么画？
共0条回答 >
