溜溜问答 > 平面设计 > CAD问答 > CAD布局与模型没了
高傑西
高傑西
邀请你来回答
104人阅读 2021-09-29

CAD布局与模型没了

我要回答
1个回答

　CAD模型布局不见的解决方法：

1、打开浩辰CAD软件，在命令行中输入“op“，然后按下【enter】键， 打开【选项】对话框；

2、切换到【显示】选项卡中；

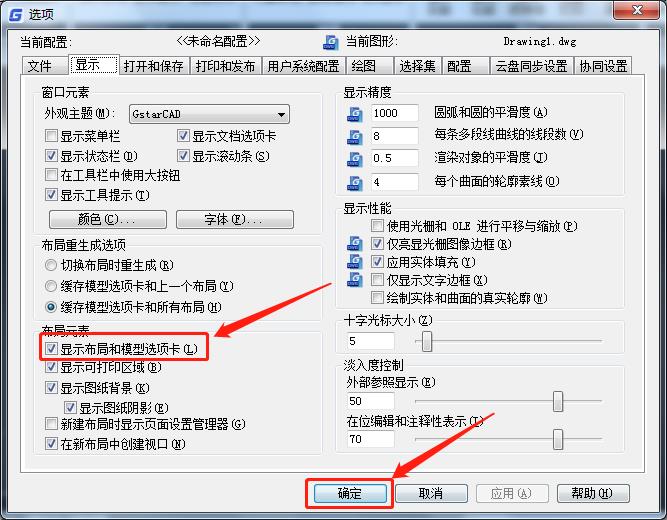

3、在【布局元素】组合框中选中【显示布局和模型选项卡】复选框，如下图所示：

CAD布局与模型没了

4、最后单击“确定”即可。

以上教程使用的是浩辰CAD软件，其他CAD软件操作方法类似。

查看全部
2021-09-29
赞 回复 采纳

相关问题

CAD模型与布局的关系。
共3条回答 >
无悔： 呵呵，楼下那位明显胡说了！告诉布局的目的就是用来设置打印的！不过现在很多人都是在模型空间中打印输出，已经不知道布局的作用了！在布局开一个视口，那么模型空间的图形就会在布局中体现！！！
赞 (7) 回复
CAD模型与布局问题
共3条回答 >
柯子雁： 两种情况一是他是在布局里画的部分标注和线型二是在模型里把你在布局里能看到的东西冻结隐藏了第一钟情况基本无解即使你在布局里吧东西ctrl+c提到模型因为比例不一样会和你模型里的东西对不上大小差几十倍要细心的找出布局的比例模型的倍数关系找到基点缩放这个要看技术和人品很复杂第二种情况简单再图层里打开就行了其实也推荐你在布局里画图在布局里画图对比例、标注大小就控制的很精确习惯了比在模型里方便多了
赞 (1) 回复
CAD模型与布局比例
共2条回答 >
多酱💋： 这是因为布局空间就是用活动窗口来等同于放大镜的作用来看图的，例如你使用a3纸，你可以在布局中画一个420*297的矩形，这个矩形就是1：1现实中的a3纸了，它不可能放下你在模型中1：1画的图，那么就要用窗口来比例缩小我们的图了，操作法为mv创建一视口，双击进入视口，使用中轮来找到要在此窗口中显示的图，然后z---s---1：xx（比例）来找到合适的比例全显你要显的图纸。注意1：xx中的xx有常规数据的，你可以自查一下。
赞 (4) 回复
CAD模型与布局的区别
共1条回答 >
刘 瑶🔅🔆： 没有了。打个比方说，模型好比一间屋子，布局好比这间屋子四周的墙（当然这个屋子可以有很多的墙），而视口好比是在墙上开的窗户，窗户上镶的是凸透镜或者凹透镜（视口的比例就像凸、凹透镜放大和缩小的比例）。你的屋子（模型）里的东西（图形）可以透过墙面（布局）上的窗户（视口）看到，而且你可以在窗户玻璃（布局）上标注尺寸。
赞 (39) 回复
CAD布局与模型切换命令？
共1条回答 >
T.Y&W.D Design(Z.H)-Alex Zhang： 1、打开需要转换的CAD图纸：（1）输入命令：exportlayout，按下回车键；（2）在布局名称位置，点击鼠标右键，在弹出的位置找到“将布局输出到模型”。2、选择输出的图纸的保存位置：（1）在弹数的布局输出模型空间图形对话框中，选择存储的位置，在这里我们选择桌面，然后点击保存。（可以根据自己需要选择保存位置或者更改文件名称）。（2）在CAD图形界面的左下角的位子，可以看到输出到模型的进度条，等到100%；（3）然后会出弹出的输出模型成功的提示。3、检查图纸是否输出到模型空间中：（1）在弹出布....
赞 (41) 回复
