CAD图纸石材跟木饰面板怎么怎么收口?

我要回答
1个回答

石材与木饰面板属于不同的材料,两者结合在一起收口时需看不同的情况。

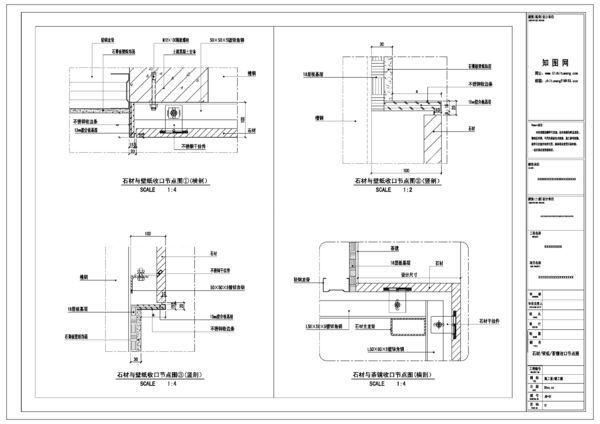

1.石材与木饰面收口在阴角:这时候石材直接与木饰面交接即可,如果尺寸不大也可以用收边条。具体可参考下图:

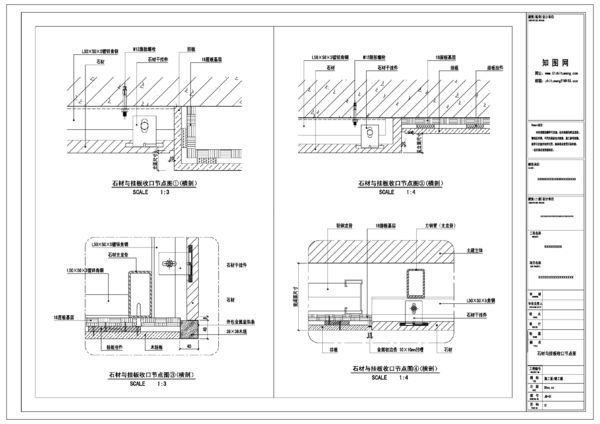

2.石材与木饰面收口在阳角:这种情况一般都会利用收边条,即在阳角的地方包一个不锈钢板作为过渡。具体可参考下图:
3.石材与木饰面在一个平面:这类的收口可以定做如t型不锈钢之类的压边条,或者留工艺缝的话可以定制类似u型不锈钢的收边条作为过渡。
总之不同材质间的收口要根据实际情况而定,最常见的就是用第三种材质作为中间的过渡,如不锈钢。

CAD图纸石材跟木饰面板怎么怎么收口?

CAD图纸石材跟木饰面板怎么怎么收口?

查看全部
2021-09-28
回复 采纳
