立面筒灯CAD怎么画？

我要回答
1个回答

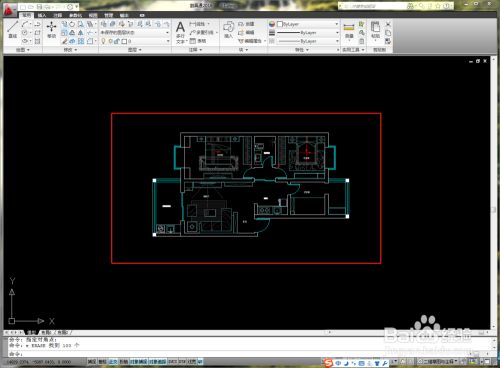

首先，我们打开CAD平面布局图

立面筒灯CAD怎么画？

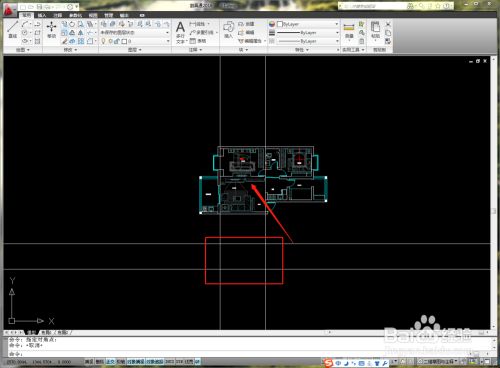

用xl+空格，做出需要画的立面辅助线，这里我以电视墙一面做例子，任取一横向辅助线做地平线，用o偏移层高，这里我以2800mm为层高

立面筒灯CAD怎么画？

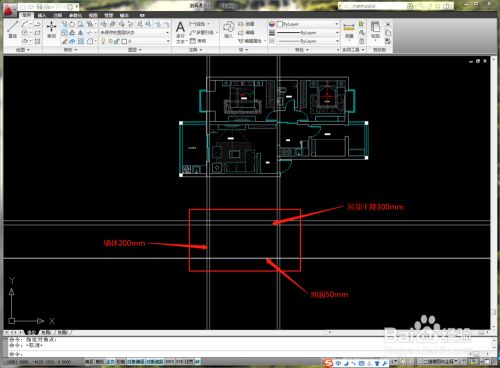

用偏移做出两侧的墙体200mm,地面抬升50mm,吊顶下降300mm,具体尺寸根据需求

立面筒灯CAD怎么画？

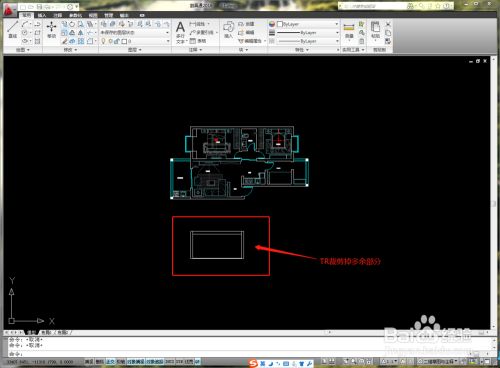

用tr裁剪掉多余部分线条，如图所示

立面筒灯CAD怎么画？

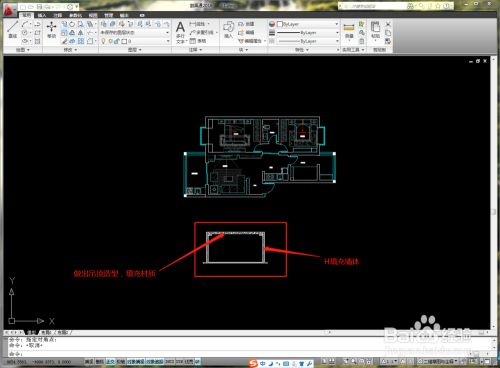

用h填充两侧墙体以及地面，做出吊顶造型，填充材质

立面筒灯CAD怎么画？

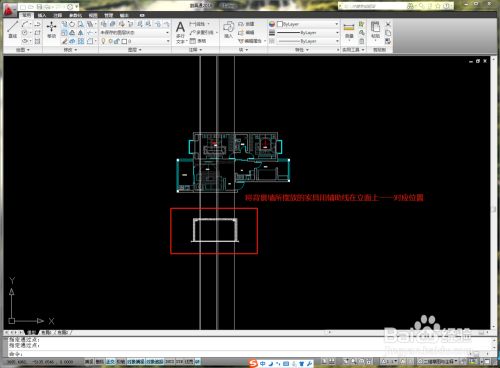

用xl+空格，将背景墙所摆放的家具用辅助线在立面上一一对应位置，如图所示

立面筒灯CAD怎么画？

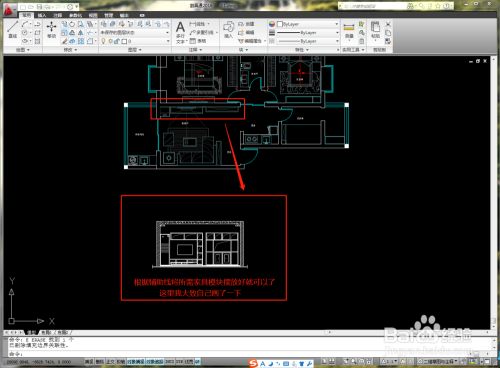

根据辅助线所对应位置，将所需要的家具模块（在立面图库找）摆放好，然后将背景墙填充即可，这里我简单的画了一下

立面筒灯CAD怎么画？

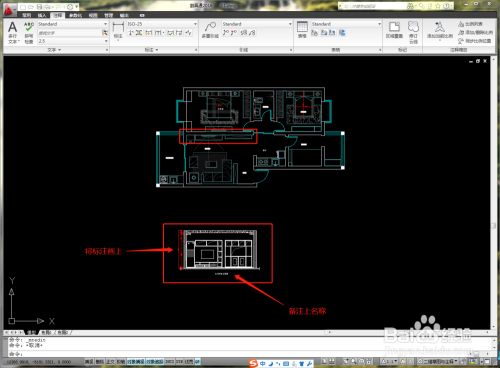

最后，用标注标注上每一面的内部尺寸与外部尺寸，这里我只标注了一侧为例，在正下方备注上某某立面图，比例

立面筒灯CAD怎么画？
