CAD中标高的标注如何标啊??

CAD中有好方施工图有标高的标注,那是如何标注的,、好象在标注中没有啊?
我要回答
2个回答

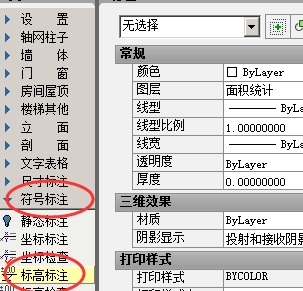

1.首先在打开的图纸文件中点击左侧的工具栏选择符号标注--标高标注。

CAD中标高的标注如何标啊??

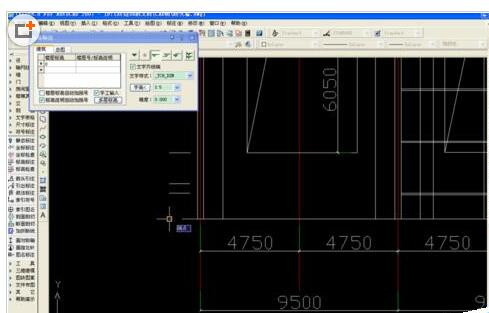

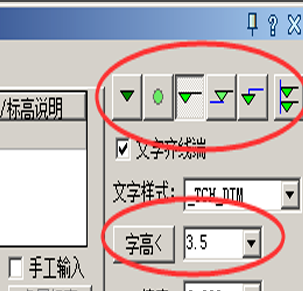

2.在弹出的标高标注中选择标高标注的样式,设置自高等。

CAD中标高的标注如何标啊??

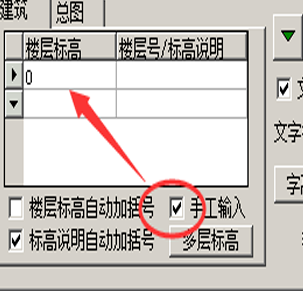

3.然后首先设置±的位置。,点击手工输入,然后点击楼层标高中输入0。

CAD中标高的标注如何标啊??

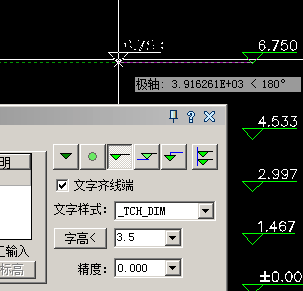

4.设置完成后在图形中点击图中的±0的位置点击。首次点击确定标注的位置,然后移动鼠标来确定标注的方向(上和下)然后点击确定。

CAD中标高的标注如何标啊??

5.设置好±0以后我们点击鼠标右键;然后再次点击菜单栏中的标高标注进入标高标注,然后再次点击在图形中标注标高会以我们设置的±0为参照来进行标高标,单位是按照1:1来进行的。

CAD中标高的标注如何标啊??

查看全部
2020-09-09
回复 采纳

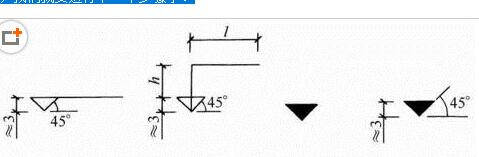

1、首先,先单击“绘图”工具栏中的“直线”按钮,绘制出一个标高符号,就像一个横着放的旗帜。标高符号绘制完成,就要进行下一个步骤了。

CAD中标高的标注如何标啊??

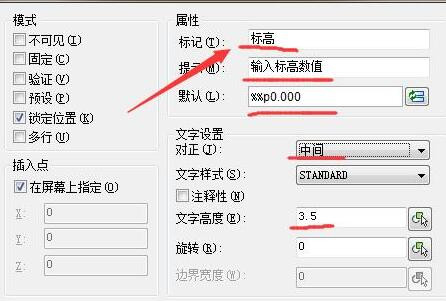

2、选择菜单栏中的“绘图”然后找到“块”然后,再点击“定义属性”的命令,系统打开“属性定义”对话框,进行属性设置,其中模式为“验证”,插入点为粗糙度符号水平线中点,然后确认的退出。

CAD中标高的标注如何标啊??

3、在命令行输入wblock命令打开“写块”对话框,然后点击“拾取点”选择第一步中绘制的标高符号的尖点为基点,然后,单击“选择对象”,框选标高符号然后确认即可,然后再输入图块名称并指定路径,确认退出。

CAD中标高的标注如何标啊??

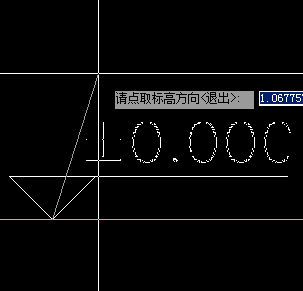

4、单击“绘图”工具栏中的“插入块”按钮,打开“插入”对话框,然后单击“浏览”按钮找到刚才保存的图块,在屏幕上指定插入点和旋转角度,将该块插入到图形中,这时,命令行会提示输入属性,并要求验证属性值,此时输入标高数值0.150,就完成了一个标高的标注。命令行提示如下:

命令:insert

指定插入点或(基点b/比例s/x/y/z/旋转r/

预览比例PS/px/py/pz/预览旋转PR):在对话框中指定相关参数。

输入属性值。

数值:0.150

验证属性值

数值<0.150>

CAD中标高的标注如何标啊??

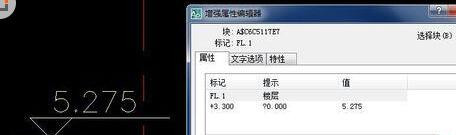

5、最后一步,继续插入标高符号图块,并且输入不同的属性值作为标高数值,直到完成所有标高符号标注即可。

CAD中标高的标注如何标啊??

查看全部
2020-09-09
回复 采纳
