CAD直线上如何确定距离找点？

如果你的线是水平或竖bAI直的，绘图时想定位du距离线的端点一定距离的点，你可以在命令zhi提示选择点的时候输入tk，然后捕捉直线的一个端点，拖动鼠标确定水平或竖直方向，然后可以输入偏移值。可以输入多次，这样可以从一个已知点通过输入横向、纵向偏移定位到自己需要的点。
利用偏移肯定是画了一些辅助线，这样倒什么时候都能用。
实际上怎么找点还是取决你怎么利用这些点。

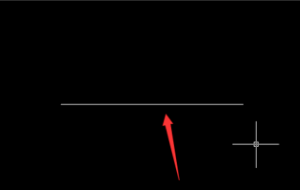

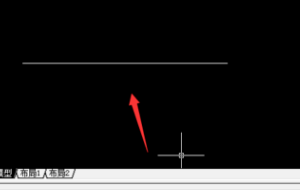

1、我们在CAD中画出一条直线，这个直线有两个端点，现在我们要在直线上找到等间距的点，可以使用绘图功能。

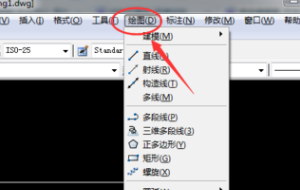

2、在上方菜单栏中选择绘图功能，弹出的二级菜单选项中选择点，在点的下一级菜单中选择“定距等分”选项。

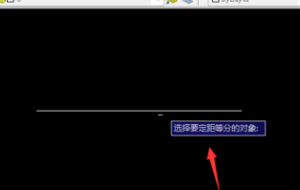

3、首先需要选择定距等分的操作对象，对于本例中来说，当然就是要选择直线，直线额长度是20mm。

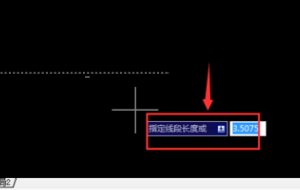

4、接下来需要指定分隔线段的距离，可以选择线段的长度是2mm，这样20mm的直线就分为10个线段。

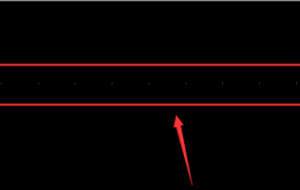

5、这样，整个操作就完成了，得到如下图中所示的一条直线，由于直线将等分的点覆盖，所以需要删除直线才能进行观察。

6、这时就可以看到10个点，定距等分的操作就完成了。这个方法大家等于是学会了如何在CAD中画一个点。
