溜溜问答 > 平面设计 > CAD问答 > 天正制图如何生成墙中线？
高傑西
高傑西
邀请你来回答
2530人阅读 2021-09-23

天正制图如何生成墙中线？

我要回答
4个回答

CAD最下排中间有个基线，点击打开就好了！

查看全部
2021-09-23
赞 (2) 回复 采纳

你说的是轴线吧，在天正的左侧有“绘制网轴”命令，选中后可以根据轴间距和个数画出，轴线先做，然后在其基础上再填充墙体。

查看全部
2021-09-23
赞 (1) 回复 采纳

打开墙”基线“开关，不知道你用的是哪个版本的天正和CAD，一般在屏幕下面有个”基线“，点击一下就可以了。

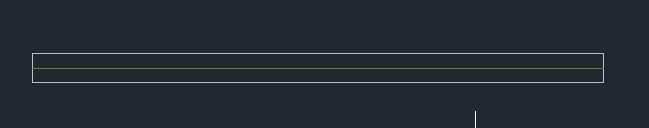

1、墙体中间的线叫基线，属于墙体左宽和右宽的分界线。

天正制图如何生成墙中线？

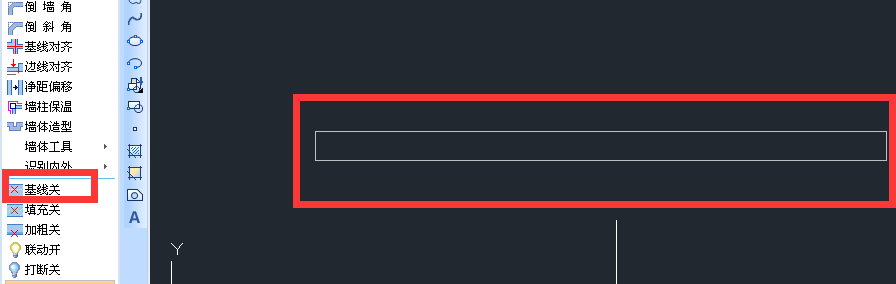

2、在软件最下面的状态栏上有一个基线的按钮，点一下即可，或者在左侧菜单里面点墙体，找到基线开，点一下就关闭了。

天正制图如何生成墙中线？

查看全部
2021-09-23
赞 (16) 回复 采纳

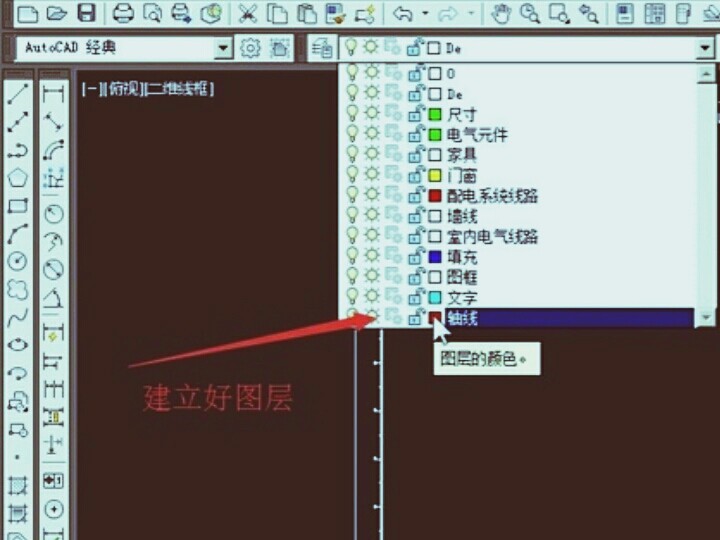

1、打开相关的软件主页，直接建立墙的轴线图层。

天正制图如何生成墙中线？

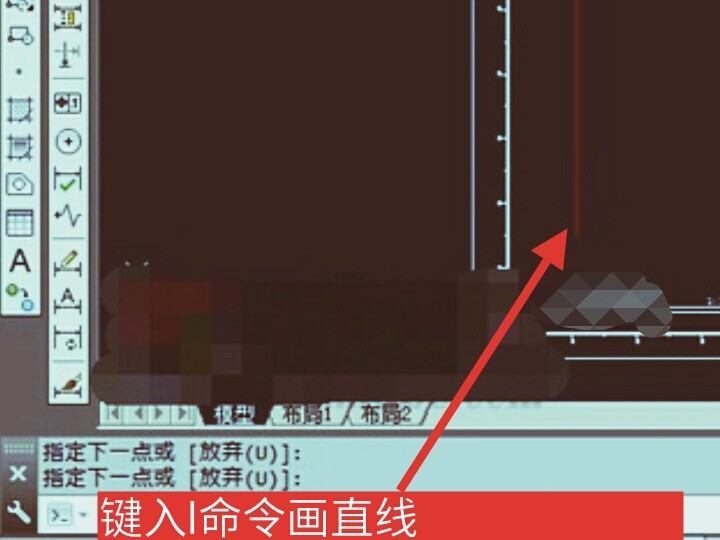

2、下一步在图示位置找到命令栏，需要使用l命令画一条竖线。

天正制图如何生成墙中线？

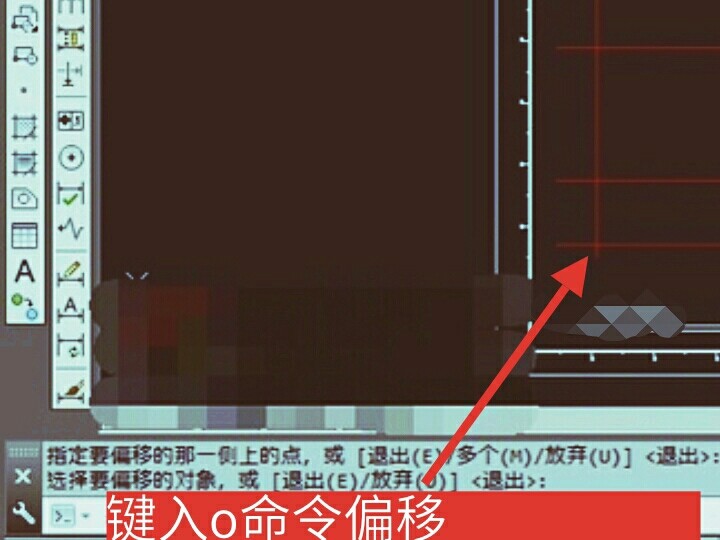

3、这个时候如果没问题，就使用o命令绘制出所有的墙中线。

天正制图如何生成墙中线？

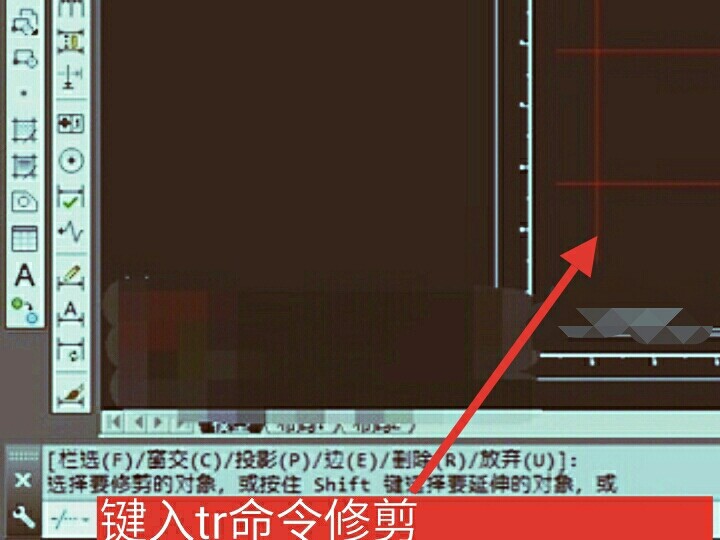

4、这样一来等使用tr命令清除掉多余的地方以后，即可实现天正制图生成墙中线了。

天正制图如何生成墙中线？

查看全部
2021-09-23
赞 (6) 回复 采纳

相关问题

天正生成的坡屋顶怎么老是在墙下面？
共3条回答 >
龙瑾： 根据根据墙高设置底标高就可以了
赞 (2) 回复
CAD如何画带中线的墙？
共2条回答 >
飞飞： 用ml多线命令，对正选择无比例输入你需要的墙宽比如240。
赞 回复
CAD怎么隐藏墙中线？
共1条回答 >
MYSTERIOUS： 方法如下：1、这个中线是墙体基线，可以关闭的！在CAD窗口的右下角，有个“基线”按钮，点击一下就关闭了。2、在画之前就设置图层，再分层画图，最后把要隐藏的线的图层关闭掉就好如果画好了，就选中这些要隐藏的线，放到一个图层中，再隐藏就好了。
赞 回复
天正导入SU怎么生成实墙？
共1条回答 >
高配+V： 1、首先打开天正建筑，点击墙体，点击绘制墙体。2、其次设置墙的宽度，设置墙高，还有墙的模式，点击墙的起点，再输入正亏数墙的长度。3、最后同样的方法，绘制举首一个长方形的房间。草图大师是一款绘图软件，英文名称为SketchUp，它可以快速和方便地创建、观察和修空肢改三维创意。
赞 回复
CAD怎么标注墙中线？
共1条回答 >
_°●nly.👄： 在CAD中标注墙的中线，可以采用以下步骤：1.首先，绘制好墙的线框，使用“offset”命令将线框内外分别偏移出一定距离，形成两条线代表墙的内侧和外侧。2.使用“line”命令绘制出两条连接内侧和外侧线的中线，这条线就是墙的中线。3.使用“dimaligned”命令在墙的两端点上标注墙的长度。4.在墙的中线上使用“dimcontinue”命令标注墙的中线长度。5.如果需要，还可以使用“text”命令添加文字说明。
赞 (25) 回复
