CAD如何在布局里面画图？

我要回答
2个回答

通常在模型空间画图，布局空间布图。
布局空间可以插入一个合适的图框，然后建立一个合适大小的视口（默认有一个视口，也可以拖动角点将视口放到图框的合适文字），将视口设置为合适比例，双击进入视口，平移将图形摆放到合适位置。

查看全部
2020-09-08
赞 回复 采纳

1、电脑打开AutoCAD，然后点击进入布局。

CAD如何在布局里面画图？

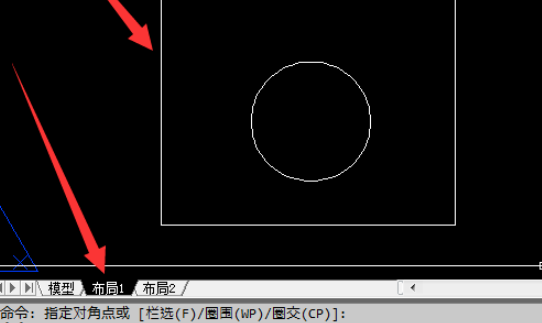

2、进入布局后，可以输入mv进入视口命令进入编辑状态，也可直接双击视口进入编辑模式。

CAD如何在布局里面画图？

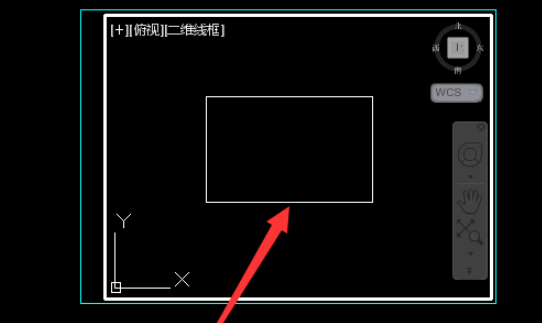

3、进入布局编辑模式，就可以正常画图了。

CAD如何在布局里面画图？

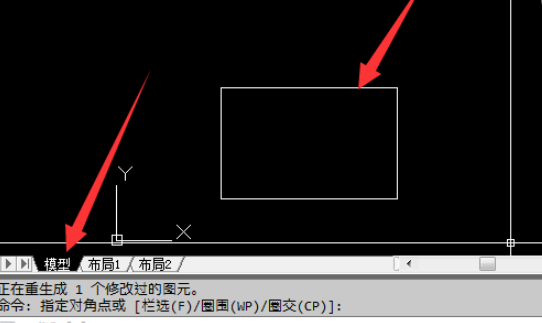

4、画完图之后，双击视口外空白处就可以退出编辑，返回视图还是可以看到在布局中画的图。

CAD如何在布局里面画图？

查看全部
2020-09-08
赞 回复 采纳

相关问题

CAD如何在布局里面画图？
共2条回答 >
Ferryman： 一般都是在模型空间里面画图，布局里面的图书跟模型空间的是一样的，布局回里的图是为了答打印成图纸才在布局里面做图，在布局里面开个视口，就可以显示模型空间里面的图了，同事还可以根据自己的需要调整比例（模型空间的都是1:1的）
赞 回复
CAD如何在布局里面画图？
共2条回答 >
胡半仙： 1.首先你要在模型空间里面画图，2.画完之后你要进到CAD布局里面，这时候你会看到一个方框，里面可能有你刚画好的图，但是放的位置可能不是你想要的，也有可能只有一个方框，也有可能边一个方框都没有，3.如果有一个方框还有你刚画的图，那么在方框里面双击，这样你就进到模型空间了，是从布局里央进到模型空间，这时方框线条会变粗，并且你可以进行移动和缩放，4.如果只有方框，那是因为你在模型空间里画的图偏太远，操作方法和第三条一样，5.如果连方框都没有，那你就要重新建立一个“视口”了，其实那个方框就是视口，双击....
赞 回复
CAD如何在布局里面画图？
共2条回答 >
胡半仙： 1.首先你要在模型空间里面画图，2.画完之后你要进到CAD布局里面，这时候你会看到一个方框，里面可能有你刚画好的图，但是放的位置可能不是你想要的，也有可能只有一个方框，也有可能边一个方框都没有，3.如果有一个方框还有你刚画的图，那么在方框里面双击，这样你就进到模型空间了，是从布局里央进到模型空间，这时方框线条会变粗，并且你可以进行移动和缩放，4.如果只有方框，那是因为你在模型空间里画的图偏太远，操作方法和第三条一样，5.如果连方框都没有，那你就要重新建立一个“视口”了，其实那个方框就是视口，双击....
赞 回复
CAD如何在布局里面画图
共2条回答 >
胡半仙： 1.首先你要在模型空间里面画图，2.画完之后你要进到CAD布局里面，这时候你会看到一个方框，里面可能有你刚画好的图，但是放的位置可能不是你想要的，也有可能只有一个方框，也有可能边一个方框都没有，3.如果有一个方框还有你刚画的图，那么在方框里面双击，这样你就进到模型空间了，是从布局里央进到模型空间，这时方框线条会变粗，并且你可以进行移动和缩放，4.如果只有方框，那是因为你在模型空间里画的图偏太远，操作方法和第三条一样，5.如果连方框都没有，那你就要重新建立一个“视口”了，其实那个方框就是视口，双击....
赞 回复
如何在CAD布局里面画图？
共2条回答 >
胡半仙： 你好，在CAD布局中画图分如下两种情形：在布局中创建图元：CAD中在布局里面创建图元与在模型中创建图元操作基本相同。在布局中显示模型中绘制好的图元：在布局中利用新建视口的方式显示模型中已经绘制好的图元，具体步骤如下。启动CAD程序后，点击命令栏上方的布局（就是模型旁边的布局），会产生一个空白的文件在命令栏里输入命令：“mv”，按回车键，十字光标会变成拖拉状任意选定一个点，然后拖拉鼠标，形成一个布局框，松开鼠标右键把鼠标移动到布局框内，双击，框线变粗，说明布局做好了，可以在里面显示模型中的图元
