溜溜问答 > 平面设计 > CAD问答 > 我的CAD用tr命令双击后没法修剪，点击想修剪的地方没有反应？
高傑西
高傑西
邀请你来回答
823人阅读 2021-09-18

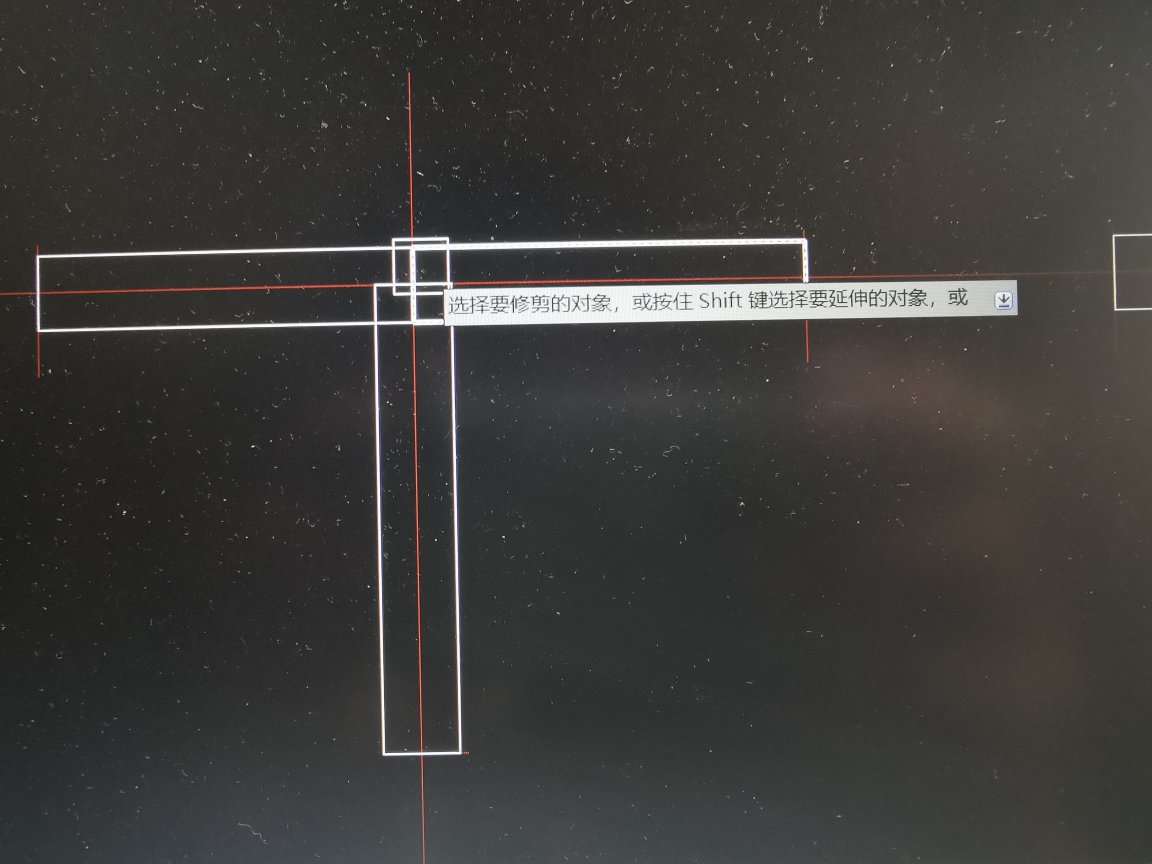

我的CAD用tr命令双击后没法修剪，点击想修剪的地方没有反应？

我的CAD用tr命令双击后没法修剪，点击想修剪的地方没有反应？
我要回答
3个回答

试试tr 全选 然后修剪
不行的话就是参照没选对

查看全部
2021-09-18
赞 (1) 回复 采纳

你这长方形是自己画的吗 会不会是面域图形，先把图形x炸一次试试

查看全部
2021-09-18
赞 回复 采纳

关于CAD使用tr命令无法修剪的原因大概有下面两种种原因（我使用时遇到的情况）
1、需要修剪的计算目标性质不同，导致无法修剪，这样的情况多数出现在“块”与“线条（多段线）”相交修剪时。线条与线条组是可以使用tr命令的。线条与面域、三维实体相交时无法使用tr命令。这种情况比较好排查。
2、线条相交时使用tr无效，可以检查两方面：（1）、是否有线条所处在的图层被锁住；（2）、相交线条都是可编辑状态，未被锁定，建议检查线条的z轴数据，有可能在平面上看是相交的，在空间中存在高差，实际并未相交，这样的情况在卫星地形图上较为常见。

查看全部
2021-09-18
赞 (6) 回复 采纳

相关问题

CAD修剪命令（快捷键tr）怎么用？
共1条回答 >
火炭古月： 方法1（通用，快速简单）：输入命令tr---连续两下回车---鼠标左键挨个点击（选取）需要被修剪的对象---回车结束（或按鼠标右键结束）。方法2（被修剪对象较多情况）：输入命令tr---回车，选择修剪边界---回车（或者按一次鼠标右键）--鼠标左键挨个点击（选取）需要被修剪的对象---回车结束（或按鼠标右键结束）。方法3（被修剪对象较少情况）：输入命令tr---回车---选择修剪边界---回车---选择需要被修剪的对象---回车结束（或按鼠标右键结束）。
赞 (6) 回复
CAD切换视图后tr命令为什么不能修剪圆？
共1条回答 >
. 🌊： tr命令要求对象相交。如果是空间对象，标高不同，不相交，不能tr修剪。
赞 回复
CAD命令tr修剪为什么总是断线？
共1条回答 >
罪高人： 答:cad命令tr修剪总是断线是因为在运用剪切命令（TR）时所剪切的位置不准确的原因，在运用TR修剪命令时，一定要选择好修剪的边线，如果修改的边线选择不好，就会出现你说的很多断线的情况。还有在修剪的过程中要选择好修剪的顺序，尽量减少修剪量。以下是修剪命令tr的运用步骤：依次单击“常用”选项卡“修改”面板“修剪”。（或者执行“TR+回车”）选择作为剪切边的对象。（这里选择的就是修剪边界）要选择显示的所有对象作为可能剪切边，请在未选择任何对象的情况下按Enter键。选择要修剪的对象。
赞 (1) 回复
CAD修改命令——打断（Br），修剪（tr）
共0条回答 >
CAD中tr修剪是修剪什么？
共0条回答 >
