溜溜问答 > 平面设计 > CAD问答 > CAD直线和弧之间的圆角怎么画？
高傑西
高傑西
邀请你来回答
229人阅读 2021-09-17

CAD直线和弧之间的圆角怎么画？

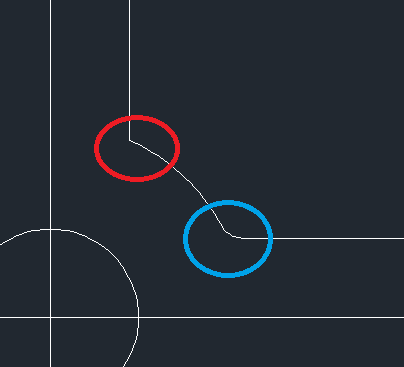

如图，我用CAD画圆角的时候蓝色的地方可以画圆角，可是红色的地方就是画不了，怎么办呢竖线和横线有区别吗
CAD直线和弧之间的圆角怎么画？
我要回答
1个回答

命令：【fillet】->空格->输入【r】->半径5->空格。按提示选择第一个对象，然后选择第二个对象，就可以绘制半径为5的圆角。

CAD直线和弧之间的圆角怎么画？

查看全部
2021-09-17
赞 (7) 回复 采纳

相关问题

CAD中直线与圆弧之间为什么不能圆角了？
共4条回答 >
哎呀～： 可能是你的那条线和圆弧太小了,而圆角设置又太大了,所以没有倒成功。把圆弧设小一点再试一下。
赞 回复
CAD 中直线和圆之间圆角怎么做啊？
共3条回答 >
青丘。白浅： 软件没问题。你可以换个方法。比如一个圆。和一条线中间要圆角（圆角半径50）你可以在这个圆旁边画个半径50的圆。跟这个圆相切。然后在半径50的圆旁边画直线。再tr剪掉多余的线。就完成了。
赞 (3) 回复
CAD 怎么是圆弧与直线之间倒圆角？
共1条回答 >
咸鱼： f命令然后输入r(f倒角的副命令倒角半径)然后选择需要倒角的两条线即可
赞 回复
CAD里怎么把圆和直线之间圆角？
共1条回答 >
王刚： 2、方法一：在输入命令处输入RE。4、显示设置，把显示精度下的圆弧及圆的平滑度（M）参数由100设置成20000。5、设置完后点击确定，由直线组成的圆弧就变成视觉比较好的圆弧了
赞 回复
CAD圆弧和直线之间的圆角怎么弄？
共1条回答 >
陈亮-远大建设： 在CAD中，制作圆弧和直线之间的圆角可能会遇到问题，因为某些情况下，这两个图元之间无法直接制作圆角。不过，您仍然可以尝试以下方法来创建此类圆角：1.**使用圆角工具**：首先选择圆角工具，然后在下方的选择中输入“r”，接着按空格确定并输入图纸中的半径值，例如“8”。2.**转化为多段线**：如果直接的方法不起作用，您可以尝试将圆弧和直线都转化成多段线。首先输入“pe”然后按回车键，接着输入“m”再次按回车键。此时，选择您的圆弧和直线，然后按回车键。最后输入“y”并按回车键确认。完成这些步骤后，您....
赞 (6) 回复
