CAD图是1:1画的 怎么画个a3图框?

我要回答
3个回答

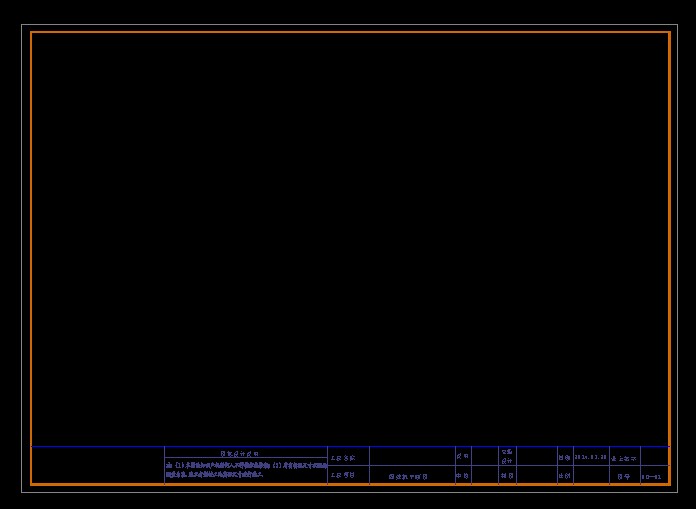

我发给你图框,希望对你有帮助

查看全部
2021-09-17
(1) 回复 采纳

我想你没弄清楚CAD出图和绘图的比例问题。
我们一般在模型空间画图。机械制图一般以mm为单位,那么1mm长的尺寸你画图时就画一个单位长就行了,15mm画15个单位长。
这样画好图后进图纸空间,在图纸外双击,然后调整好边框;再在图纸内双击,输入z回车(调整比例)、再输入1xp回车(相对图纸缩放),这时图纸就成为1:1比例了,移动图纸到合适的位置即可。注意这时比例调整好后右击图纸空间的边框,可以锁定比例,否则不小心又变了
另外图纸空间你可以设为a3大小,然后在图纸空间直接按要求画个图框就行了

查看全部
2021-09-17
回复 采纳

图形按你的打印机可打印区域画。例

CAD图是1:1画的 怎么画个a3图框?

查看全部
2021-09-17
回复 采纳

相关问题

CAD怎么画A3图框?
共2条回答 >
Rain of God: 绘画方法:  1、创建图层在里面设置好颜色随层、线性为实线、线宽0.7mm。  2、绘制一个a3大小的矩形作为图纸的外形,选择第一点0,0选择对角点420,297,绘制  3、在以图纸边界为参照绘制出图框边界线,在这里主要控制图框两对角点(25,5)和(415,292),以两点为参照绘制矩形如下。  4、绘制标题栏,同样rec绘制矩形,捕捉到右下角点,指定另一角点@-140,,32,注意的是在绘制标题栏选择细实线就可以了如  5、完成图中标题栏内部的绘制,主要采用偏移并辅助修剪命令效果图所示。 ....
回复
CAD布局开怎么画a3 图框?rec怎么画a3图框?
共2条回答 >
LmL: 输入rec空格点击鼠标点击界面任意一点-输入420-输入","号输入297空格即可完成。
回复
CAD若想1:25的比例a3图框应该怎样画?
共1条回答 >
王禹铭: 若你是按1:1画的图,即实物1米的线就在CAD里画1000mm长,那么要将该图形放在1:25的a3图框里,图框是10500*7425mm,即(420*25)*(297*25),就是将1:1的a3图框用缩放命令或菜单,放大25倍得到。打印出图时采用a3图幅,并定义为按图纸空间缩放,标题的比例栏应填1:25,打印出的图是1:25的图,即图中1mm代表25mm。一般建议先按1:1画图,即实物1米的线就在CAD里画1000mm长,再放入合适的图框里出图。我们设计习惯画图和出图均在模型里做,而且,采用同样....
回复
CAD图框1:1怎么画?要a3的?
共1条回答 >
sure: 你好,我先回答1:1怎么画,就是实际多大就多大,例10米*10米的面积,在电脑里也是10米*10米;一般都是按比例出图,在打印输出里设置比例就可以了,如要a3图,取a3的图框,把你的图缩小放到a3的图框里就ok了。
回复
CAD如何画a3图框?CAD怎样画标准a3图框?
共1条回答 >
L1in: 1、先创建图层在里面设置好颜色随层、线性为实线、线宽0.7mm如图一所示。2、然后绘制一个A3大小的矩形作为图纸的外形,选择第一点0,0选择对角点420,297,绘制如图二所示。3、在以图纸边界为参照绘制出图框边界线,在这里主要控制图框两对角点(25,5)和(415,292),以两点为参照绘制矩形如下图三所示。4、绘制标题栏,同样rec绘制矩形,捕捉到右下角点,指定另一角点@-140,,32,注意的是在绘制标题栏选择细实线就可以了如下图四所示。5、完成图中标题栏内部的绘制,主要采用偏移并辅助修剪....
