溜溜问答 > 平面设计 > CAD问答 > CAD这个楼梯图怎么理解？
kiss mayue
kiss mayue
邀请你来回答
127人阅读 2021-09-17

CAD这个楼梯图怎么理解？

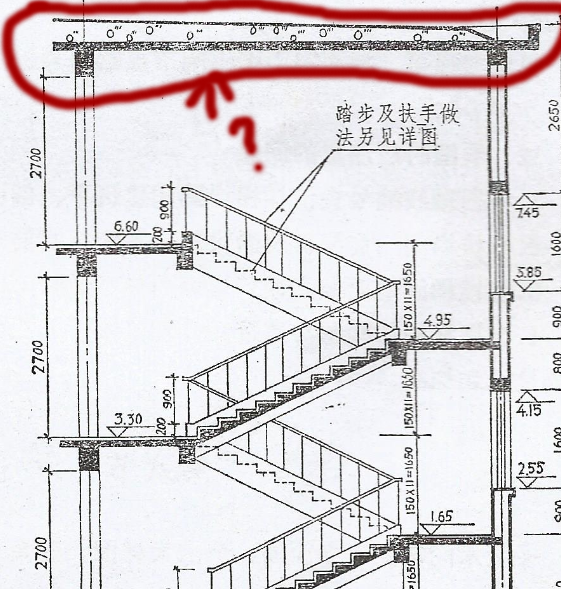

CAD这个图，红色圈住的区域是什么？为什么是线是斜的。。里面还有些小圆圈是什么？
CAD这个楼梯图怎么理解？
我要回答
2个回答

应该是屋面的结构和屋面的保温层！

查看全部
2021-09-17
赞 回复 采纳

没有看到图。不太容易解答。望楼主上传图以供大家参考

查看全部
2021-09-17
赞 (1) 回复 采纳

相关问题

CAD天花吊顶剖面图怎么理解？
共3条回答 >
九月伴： 从侧面剖开后的断面图图面一般有标高（离地水平面高度）文字材料标示（吊顶材质）连接方式（具体的连接方法）。截取关键部位做剖立面图，复杂结构要做节点大样图。
赞 (3) 回复
CAD平面图怎么理解？
共2条回答 >
丁： CAD平面图是指通过计算机辅助设计软件绘制的平面图，它是建筑设计中非常重要的一环。CAD平面图通过精确的尺寸标注、图形绘制和文字说明等方式，有效地表达了建筑物的平面布局、空间分布和构造细节等信息。通过对CAD平面图的理解，可以更好地了解建筑物的结构、布局和功能，进而为后续的设计和施工提供准确的参考和指导，使建筑物的设计和建造更加高效和精确。
赞 (10) 回复
CAD建筑平面图楼梯示意要怎么理解？
共1条回答 >
WellWellWell： 那个斜线表示的就是剖切线,一般图纸中都注明了楼梯的上下,没注明的也不要紧,你看斜线在那边那边就是上啊!说简单点,其实就是假设你站在楼层的中间处从下看楼梯,然后想象有一个面在1.5米处把楼梯平切,就是你建筑平面中的样子了,只不过作图中为了方便看图,把直线改为斜线了!
赞 (1) 回复
建施,结施,楼梯施工图的理解及对应关系是什么？
共1条回答 >
dionwu： 标高、轴线；建施中的标高是含装修面的，结施中不含，对应的轴线及开间、进深是一致的；楼梯间的标高及定位与结构施工图是一致的
赞 (2) 回复
CAD出图比例怎么理解？
共0条回答 >
