天正画好图怎么导入SU显示不出墙体呀？

SU不能识别天正的墙、门、窗等天正自己的图块，所以导过去会少东西，但炸开的话线又会变的很乱，最好的办法就是转成天正3格式

在左边天正菜单栏里点 文件布图-图形导出 在出来对话框里选天正3，然后就在SU里导入刚才天正3的新文件就ok了

天正画好图，熟练应用可以显示墙体

解决办法：在天正中把画好的图导为t3图。

打开天正，找到自己画好的图纸。

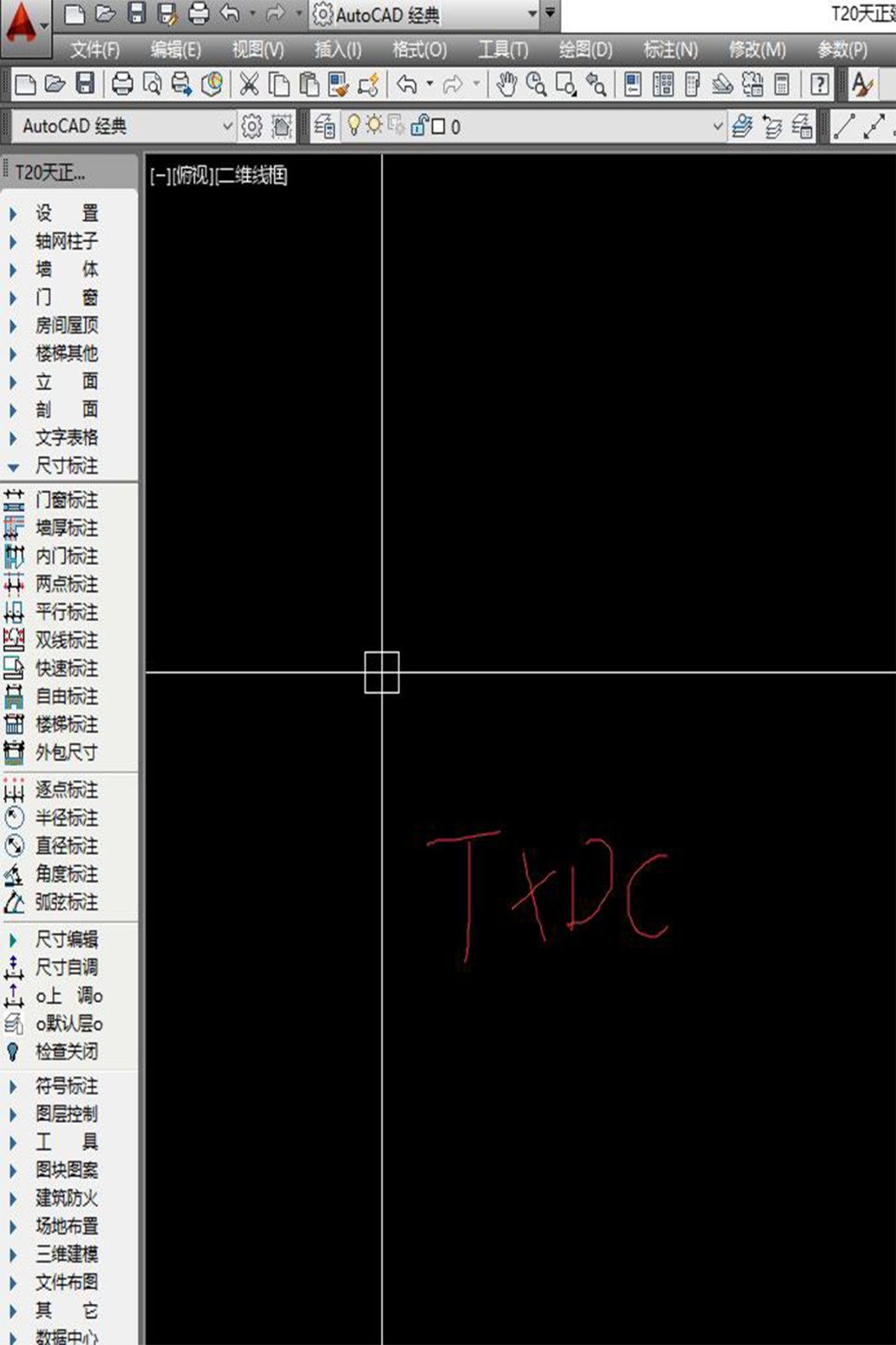

2.在空白处输入txdc导出快捷键。

3.在弹出的窗口中选择默认后缀t3。

工具/原料

AutoCAD SketchUp2015 电脑

方法/步骤

1、打开SketchUp以2015，并选择要导入的文件。

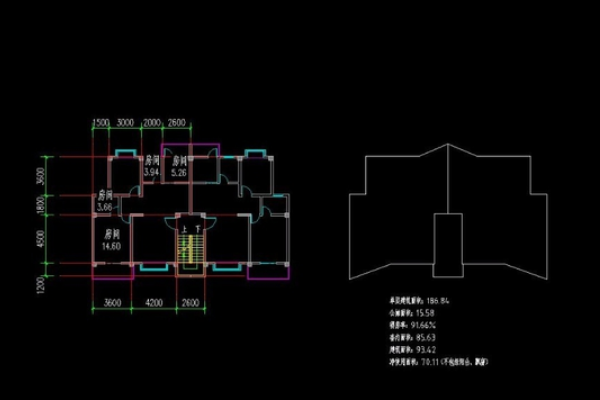

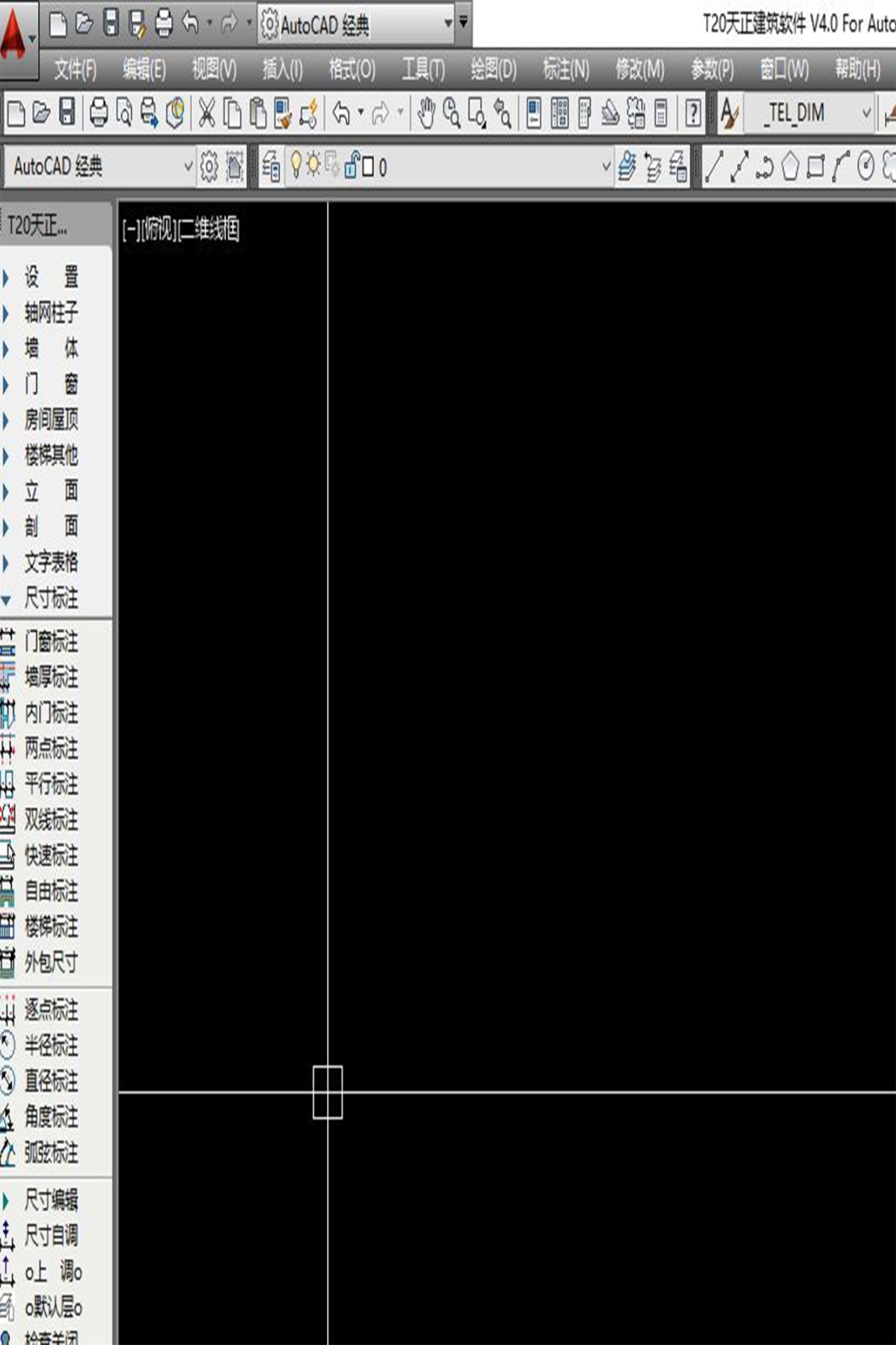

2、用天正打开打开CAD图纸。

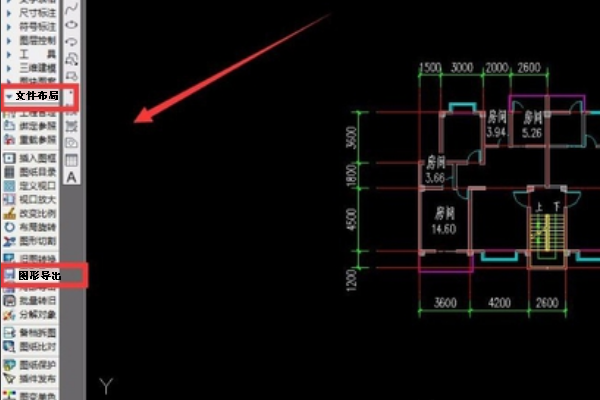

3、在天正左侧工具栏中依次选择“文件布图-图形导出”。

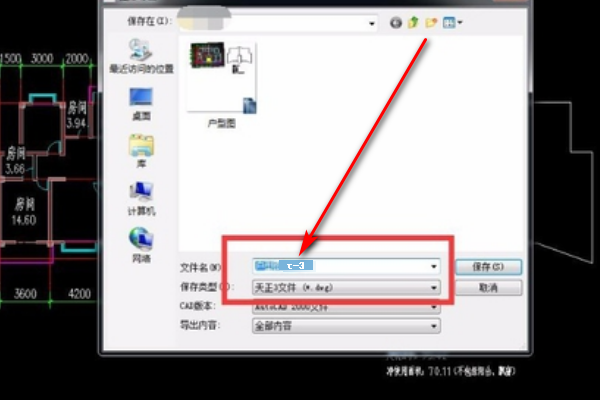

4、将图形导出为t-3格式文件。

5、返回SketchUp重新选择导入，导入的时候选择刚刚保存的t-3格式文件。

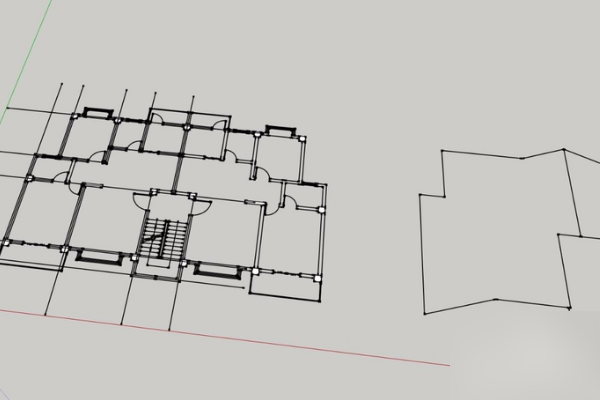

6、确定之后，文件就可以完全显示了。

出现此问题的原因为：操作方式不正确。

正确的操作方法如下：

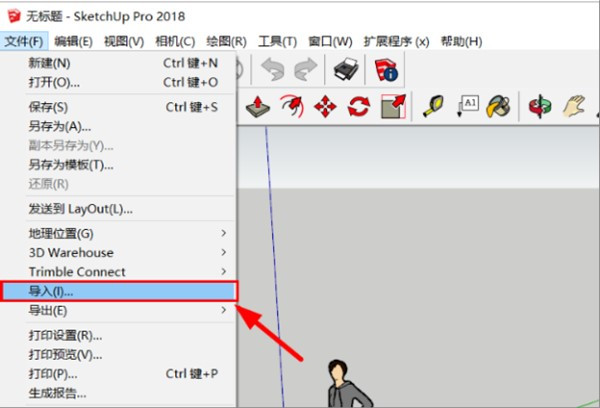

1、第一步，在计算机的桌面上打开SU软件，单击上方工具栏中的“文件”选项，然后在“文件”选择框中单击“导入”选项，见下图，转到下面的步骤。

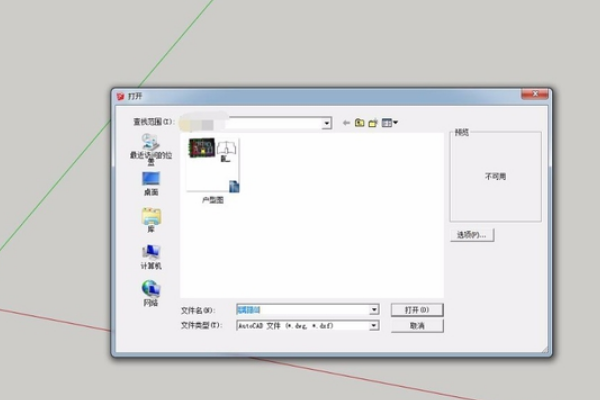

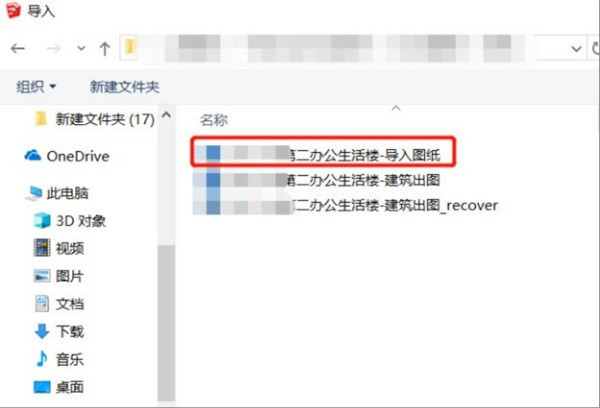

2、第二步，完成上述步骤后，将右下角的文件格式切换为AutoCAD文件，然后打开要导入的图形，见下图，转到下面的步骤。

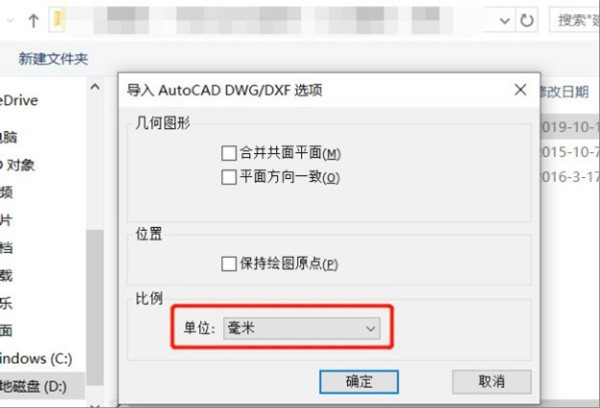

3、第三步，完成上述步骤后，单击下面的选项，调整纸样导入的CAD工程图的单位，单位为mm，见下图，转到下面的步骤。

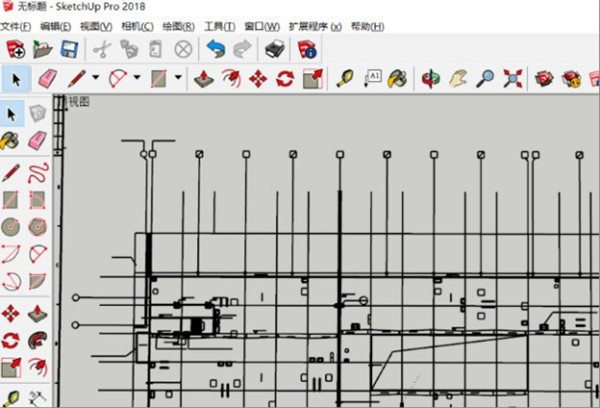

4、第四步，完成上述步骤后，计算机完成导入和读取，图纸将成功导入，见下图。这样，就解决了这个问题了。
