溜溜问答 > 平面设计 > CAD问答 > CAD阵列环形阵列 有关圆的问题
高傑西
高傑西
邀请你来回答
237人阅读 2021-09-17

CAD阵列环形阵列 有关圆的问题

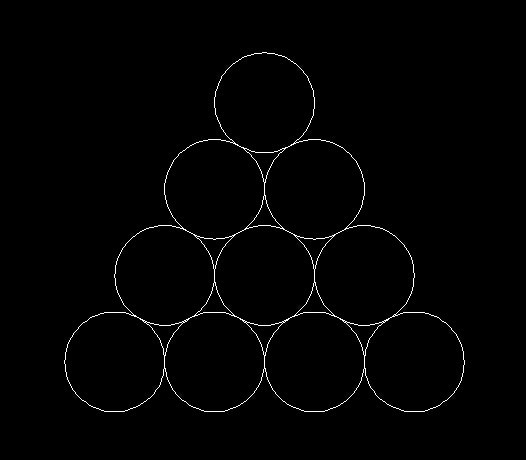

如何用环形阵列把一个圆变成图上的7个圆 中心点指定哪里？角度多少 求解答。。。还有如何用复制画下面这个图形 我会最底下一排的 上面的6个怎么画在线等！！！急
CAD阵列环形阵列 有关圆的问题 CAD阵列环形阵列 有关圆的问题
我要回答
3个回答

你先确定圆心就行了啊，都是等边三角形

查看全部
2021-09-17
赞 回复 采纳

亲，你要学会作辅助线，有了辅助线，这些都是小问题，最后删掉辅助线就是你图片的效果了

查看全部
2021-09-17
赞 回复 采纳

第一个图，点复制，第一个圆，指定基点为最左侧象限点，复制到最右侧象限点。出现并排的两个圆。
然后用环形阵列，中心点为第一个圆的圆心。总数6个。

第二个图。点复制，第一个圆，指定基点为最左侧象限点，复制到最右侧象限点。出现并排的两个圆。
复制这2个圆到右侧，注意基点为象限点。出现并排的4个圆。
上面一层的3个圆，2个圆，1个圆，可以用相切相切半径得到。

查看全部
2021-09-17
赞 (3) 回复 采纳
