溜溜问答 > 平面设计 > CAD问答 > CAD怎么不让尺寸标注线跟画线重合？
高傑西
高傑西
邀请你来回答
287人阅读 2021-09-17

CAD怎么不让尺寸标注线跟画线重合？

怎么让图一的尺寸标注线跟画线这样重合的情况变成图二标注线跟画线不重合，而是延伸到边缘对齐标注的样子。图一图二
CAD怎么不让尺寸标注线跟画线重合？ CAD怎么不让尺寸标注线跟画线重合？
我要回答
2个回答

标注时选取下面的点的时候点击角点

查看全部
2021-09-17
赞 (2) 回复 采纳

CAD怎么不让尺寸标注线跟画线重合？

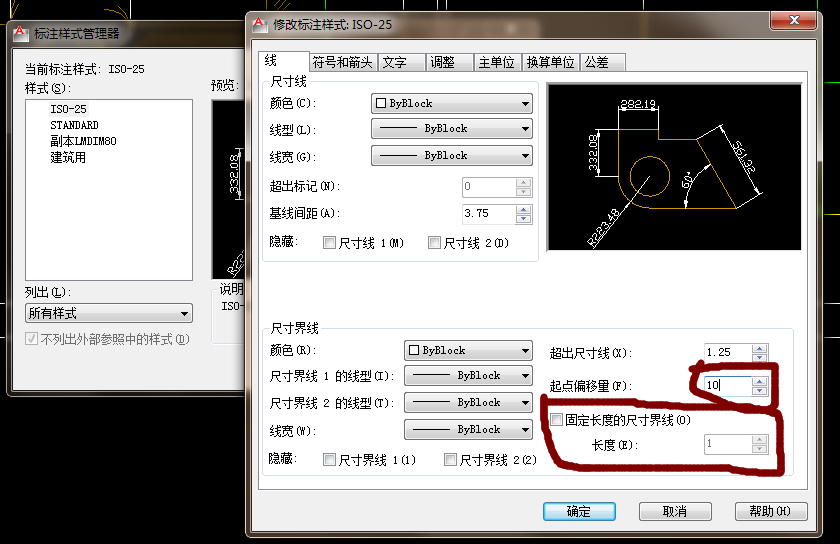

受这两个参数控制，你自己调下看吧

查看全部
2021-09-17
赞 (4) 回复 采纳

相关问题

CAD标注尺寸字体重合怎么错开？
共5条回答 >
真是我： 你好，您可以使用CAD软件中的“调整字距”功能来调整标注尺寸的字体间距，以使它们不重叠。在标注尺寸文本编辑器中，选择需要调整的文字，然后右键单击并选择“调整字距”选项。在弹出的对话框中，您可以增加或减少字体间距来使它们错开。
赞 (55) 回复
CAD小尺寸怎么不让标注线伸出来？
共2条回答 >
李冶邦： 你那标注设置的一定是：文字始终保持在尺寸界线之间，选第一行就可以满足你的要求
赞 回复
CAD 标注 和线重合 怎么让线自动断开 如图？
共2条回答 >
浮生尽歇： 修过前：修改后：如何修改：看下图
赞 回复
CAD中标注线与其他线重合如何删除重合的标注线？
共2条回答 >
执手： 标注是一个整体，你可以用块的概念来理解。你可以先把标注分解，然后删除你不想要的线。
赞 (3) 回复
CAD标注时 尺寸线和图形轮廓不重合 点击确定后又重合是什么问题？
共1条回答 >
刘绪伟： 很高兴为你解答！可能是显示问题，你可以在选项里面，显示精度调为20000。标注时一般开启捕捉对象里面的端点，中点，交点，象限点，切点等，标注就比较准确。
赞 回复
