CAD区域覆盖

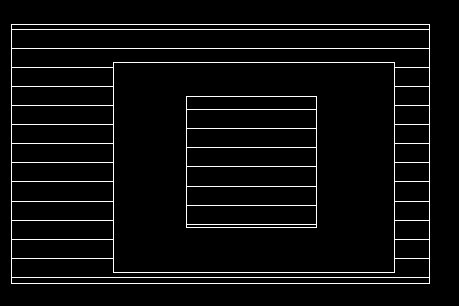

区域覆盖怎么才能达到图上那种效果?
CAD区域覆盖
我要回答
5个回答

试了一下出来了..

1.先做大框---区域,填充后变成块1

2.做中间框---区域,再画里面的小框填充,再变成块2

3.块2移到块1上,完成

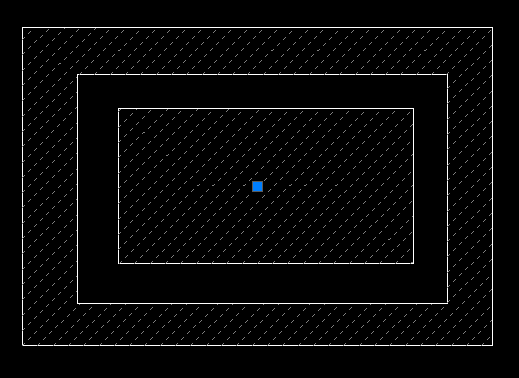

CAD区域覆盖

查看全部
2021-09-17
(3) 回复 采纳

用快捷命令:wipeout
输入后空格,然后可以画线了,就ok了。
望采纳给分,谢谢!

查看全部
2021-09-17
(88) 回复 采纳

输入“f”后,可选择关闭off,或打开on遮盖图形边框,即确定遮盖的框架是否显示是否可编辑的问题,你用pl画完以后要用c来闭合才可以使用。

查看全部
2021-09-17
回复 采纳

因为圆是不能用于区域覆盖的边界,可以用一个内接于圆的正多边形来代替圆,其边数越多就越接近于圆(自己定吧,至少100以上)。然后用此正多边形作为区域覆盖的边界(用wipeout命令后选p多段线,并选中多边形)就ok了,你可以试试效果。

查看全部
2021-09-17
(3) 回复 采纳

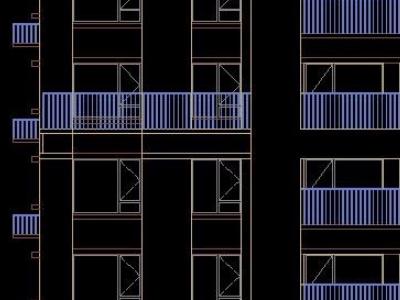

1、打开文件,图形元素绘制完成,如图。

CAD区域覆盖

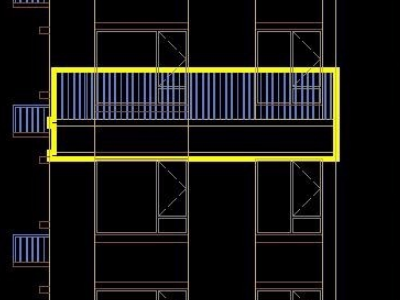

2、绘制需要覆盖区域的轮廓线,如图,黄色加粗线。

CAD区域覆盖

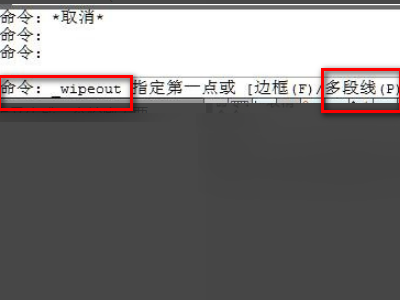

3、按alt+d 键,绘图下拉菜单出现,倒数第三个有个区域覆盖的命令,单击区域覆盖命令或者输入w,因为之前已经绘制过了,所以直接选择多段线(默认)命令。

CAD区域覆盖

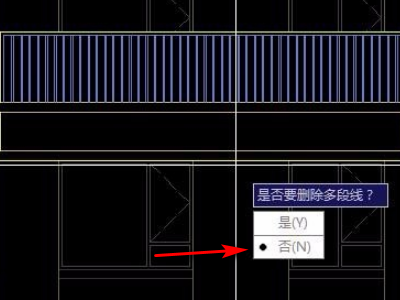

4、然后选择刚才的黄线,会出现是否删除多段线,选择是会删除刚才的黄线,在当前图层重新生成一个轮廓,选择否,会在黄线的基础上又生成一个轮廓(两层线)。

CAD区域覆盖

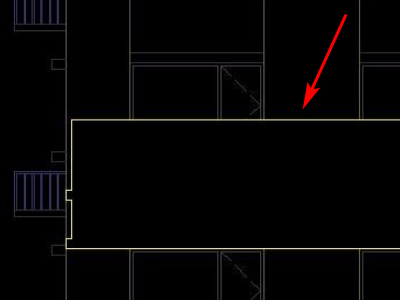

5、生成轮廓之后,区域内图形会被覆盖。

CAD区域覆盖

查看全部
2021-09-17
(3) 回复 采纳
