溜溜问答 > 平面设计 > CAD问答 > CAD斜线标注，斜线宽度怎么设置？
高傑西
高傑西
邀请你来回答
279人阅读 2021-09-16

CAD斜线标注，斜线宽度怎么设置？

如下图，这斜线宽度怎么设置？谢谢。
CAD斜线标注，斜线宽度怎么设置？
我要回答
4个回答

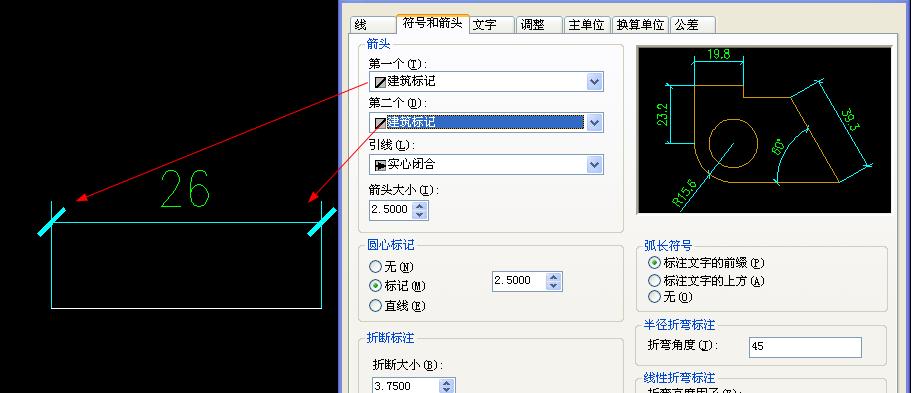

这样标注样式里就自带的,在箭头一栏里修改就成

CAD斜线标注，斜线宽度怎么设置？

查看全部
2021-09-16
赞 (3) 回复 采纳

在标注里点‘对齐标注’就可以了

查看全部
2021-09-16
赞 回复 采纳

实在不忍回答 刚刚无意中看到的 “d”-“修改”-“符号和箭头”-“箭头大小”

查看全部
2021-09-16
赞 (6) 回复 采纳

看了其他几个答案，都是答非所问，这个跟标注样式无关。标注里的斜线是一个块，不同模板图里的这个块是同一个名称，但是定义的斜线长度和线宽不同，所以当我们把标注拷贝到另一个图里时会发现斜线宽度变了，原因就是块冲突。知道原因之后，自然就知道怎么解决了——炸开标注，点斜线块进入块编辑，块里面斜线是一条多段线，长度按你需要的比例缩放，线宽可以在属性里定义。呵呵，无意中看到了这个，顺手回答一下，晚了点儿，但愿能帮到你。

查看全部
2021-09-16
赞 (21) 回复 采纳

相关问题

CAD斜线标注
共2条回答 >
Ron： 1、首先我们需要打开AutoCAD软件。版本必须一致。2、然后需要点击标注中的对齐标注命令。3、然后需要点击斜线的一端后继续点击斜线的另一端。4、拖动标注位置点击确定，完成斜线的标注。5、最后线性标注是标注的是直角边，而不是标注斜线。这样斜线标注就完成了。
赞 回复
CAD标注斜线怎么标注？
共2条回答 >
涤生： 【1】使用快捷键dal（对齐），点击斜线的两个端点【2】菜单栏——标注——对齐，点击斜线的两个端点【1】使用快捷键dal（对齐），点击斜线的两个端点【2】菜单栏——标注——对齐，点击斜线的两个端点【1】使用快捷键dal（对齐），点击斜线的两个端点【2】菜单栏——标注——对齐，点击斜线的两个端点【1】使用快捷键dal（对齐），点击斜线的两个端点【2】菜单栏——标注——对齐，点击斜线的两个端点【1】使用快捷键dal（对齐），点击斜线的两个端点【2】菜单栏——标注——对齐，点击斜线的两个端点
赞 回复
CAD斜线与斜线的距离怎么标注？
共1条回答 >
符海承： 　　用【对齐标注】命令，启用对象捕捉，先捕捉一条斜线上的“最近点”，再捕捉另一条斜线上的“垂足”，移动鼠标至合适位置单击指定尺寸线的位置，如图所示，参考一下。　　
赞 (1) 回复
CAD斜线怎么标注？
共1条回答 >
 Passenger： 情况一：在CAD可以对水平先和垂线进行标注，但是显示提示不能标注斜线的时候，我们就要对它进行【对齐】标注处理，直接输入【dal】命令或者是在工具栏找到标注的图标，然后进行操作。情况二：没有办法将尺寸引出线倾斜，这个时候我们就调用mingle【dimedit】，然后空格确定，再输入【O】，这样子我们就可以直接用倾斜的尺寸进行编辑
赞 回复
为什么CAD标注是斜线？
共1条回答 >
不弃： 1.选中所要调整的尺寸标注，输入“ctrl+1”此时此标注的相关属性弹出；2.找到尺寸界线这一栏，将两端的尺寸界线都选成斜线，最后确认，这样标注就变成斜的了。3.最后可用特性匹配功能将需要调整的尺寸参照更改的这个标注刷一下就可将所有要调整的标注都更改了。
赞 (4) 回复
