溜溜问答 > 平面设计 > CAD问答 > CAD里圆 怎么与带角度的线相切？
高傑西
高傑西
邀请你来回答
90人阅读 2021-09-16

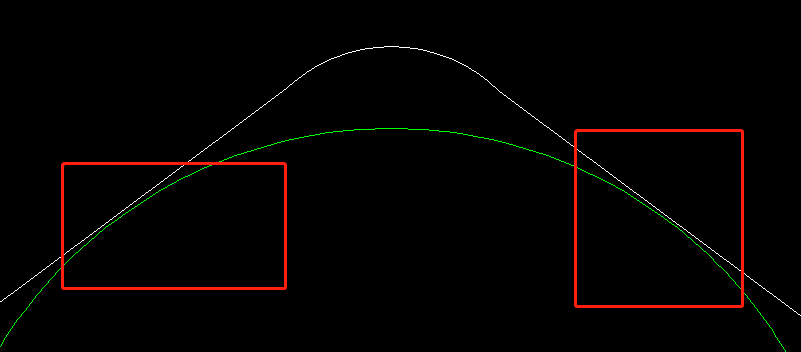

CAD里圆 怎么与带角度的线相切？

是圆向上移动
CAD里圆 怎么与带角度的线相切？
我要回答
1个回答

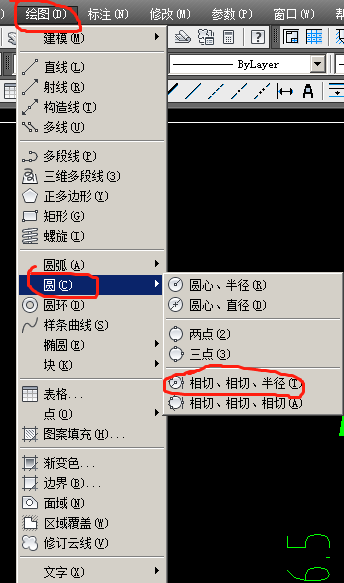

圆是有直径的话，直接用相切相切半径画这个圆，如图选择完命令后，按提示一次选择两条直线，然后输入半径

CAD里圆 怎么与带角度的线相切？

查看全部
2021-09-16
赞 回复 采纳

相关问题

CAD圆与线相切
共3条回答 >
赵丽霞： 在“对象捕捉”中将切点选上！
赞 (1) 回复
CAD中怎样画与圆相切有角度的直线？
共2条回答 >
1劉永得 (H)： 方法：绘制圆，自圆心绘制有角度的直线；用“偏移”命令，将直线向外偏移一个半径即可，参考一下。
赞 回复
在CAD中如何用有角度的线和圆相切？
共2条回答 >
大齐帝国： 在已知圆和已知线条存在的情况下，最好不要用量线条角度的方法去做，因为角度标注会忽略小数点导致出现误差。因此我们最好用原有线条来与圆相切。如以下有一个圆和一条直线：通过圆心画一条垂直线。点中直线，然后点住直线上的中点（就是中间的那个蓝色小方块），往圆的方向移动，这时线条的斜度是不会变的，也就是角度不会变。将直线移动到（圆与垂线的交点）删除垂线，可以看到倾斜的直线已经与圆相切了。
赞 (31) 回复
CAD与圆相切有固定角度的直线怎么画？
共1条回答 >
^ziyAň： 先画带角度的直线，并通过圆心，再用偏移命令，指定偏移距离是半径（可以从圆心至象相点捕捉半径的值）。
赞 (3) 回复
CAD怎么找与圆相切的线？
共0条回答 >
