CAD中有圆弧的不规则图形面积怎么算?

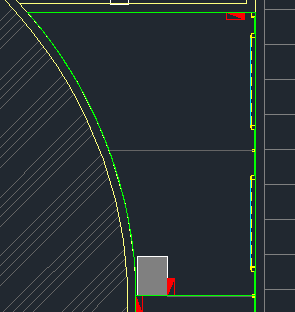

如下图 我把边界用线画了 但弧线和直线不能合并到一起
CAD中有圆弧的不规则图形面积怎么算?
我要回答
3个回答

选中你要计算面积线条,点“列表”

查看全部
2021-09-16
回复 采纳

将你要计算面积的区域用一条闭合多段线围起来,然后输入list,选取该多段线,就可以看到面积了

查看全部
2021-09-16
回复 采纳

命令aa,然后选就是了,或者封闭图形填充,查看填充图形属性也是会有面积的。

查看全部
2021-09-16
回复 采纳

相关问题

CAD不规则图形怎么算面积?
共2条回答 >
荆佳伟: 点工具--查询--面积,然后从一个角点开始,依次点击图形上所有角点,然后按回车,命令栏里会出现面积和周长
回复
不规则的CAD图形怎么算面积?
共1条回答 >
LISA: 很高兴为你解答,因为无法判定不规则的状态之下,用正常的使用方法;封闭(pedit)你需要计算的图形;然後输入计算命令(list),点击图形,会出现以下计算框。
(1) 回复
CAD怎么算不规则图形面积怎么算?
共1条回答 >
小杰: 如果是由直线\曲线围成的封闭区域,直接选中直线\曲线,输入命令“MO”回车,在特性菜单中就可以查看面积了。如果不是一个封闭的区域,就只有先用线沿着要统计面积的区域围成一个封闭区域,然后再用mo命令查看面积。
(2) 回复
CAD怎么算不规则图形面积?
共1条回答 >
H h:   在CAD绘制图形中有时候需要测量面积的不规则图形,那么大家知道cad怎么算不规则图形面积吗?下面是我整理的方法,希望能给大家解答。  cad算不规则图形面积的方法:  list命令对于“直线”命令绘制的图形,只能读取线段,能测出线段长度。  对于“多线段”绘制的封闭图形,能读取图形面积,及现成该面域的图形的周长。  输入list命令——回车  选择多线段绘制的图形  回车,查看输出结果。红框中显示了图形的面积和周长。
回复
CAD不规则图形的面积怎么算?
共1条回答 >
溜粉_241360: 这里分享下cad不规则图形的面积的计算操作方法,方法如下。设备:戴尔灵越5000系统:win10软件:AutoCAD20191、首先在电脑中打开CAD,点击【椭圆】工具绘制一个椭圆形。2、绘制完成之后,在命令窗口中输入MEA,如下图所示。3、回车后选择【面积】。4、然后在弹出的窗口中,点击【对象】按钮。5、这里选择对象为椭圆,如下图所示。6、点击即可显示面积,其他不规则图形测量方法相同。
回复
