CAD画图实测长度和标注长度问题

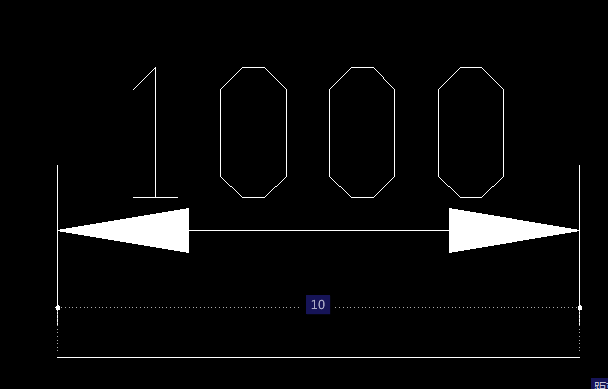

比如要画1:100的图 在注释设置里设置比例因子100,实际长度是1000的时候,图上线段长度应该画成10,然后标注会显示1000,问题是如果是1:150之类不好换算的比例,按照实际长度画图要除以150后在图上画出,会很麻烦,我想知道怎么设置可以解决这种问题
CAD画图实测长度和标注长度问题
我要回答
3个回答

你画图的时候可以设置成1:1的啊,这样就不用烦神咯

查看全部
2021-09-16
回复 采纳

画图理念问题,画都是按1:1的画,改了比例因子,直接就标注就可以,不用人为再去换算的

查看全部
2021-09-16
回复 采纳

你先用1:1画,然后等比例缩放不就好了,想要1:150你就缩放到1:150

查看全部
2021-09-16
(1) 回复 采纳
