建筑图的剖面图的剖面图如何看？

估计是你的建筑制图还没有学习，所以在回答问题之前先给你个建议。没有接触过建筑又想看懂图纸，第一步先借本建筑制图的课本好好看一下，掌握制图的借本原理，然后找本03g101的图集（已经更新了）把平面表示法好好学一下。能够把这两本吃透，基本就能看懂图纸了。
也举个苹果的例子，你把苹果放桌上，眼睛与苹果成水平线看到的苹果就是他的立面图；从上面俯视苹果，看到的就是平面图；用刀把苹果切开，眼睛与苹果切开面成水平线看到的是他的剖面图。当然剖面图不是随便剖的，要能代表建筑的关键部位，要在平面图上标定出来，比如在平面图上切开的位置划线，标1-1，那么1-1剖面图就是在这个部位剖开所看到的剖面。
http://zhIDao.bAIdu.com/question/109216577.html

建筑图剖面图看箭头方向和放在主视图的位置，从其他方向上看到的都是不正确的，平时一定要养成习惯，不能随意看图。

如果放在主视图的左侧，主视图的箭头一定是朝向左侧的,如果放在主视图的上方，主视图箭头也是朝上的，同样的道理，右视图和俯视图也一样，等于把一个物体,从上向下剖开，然后视线正对剖面，从这个角度来看。

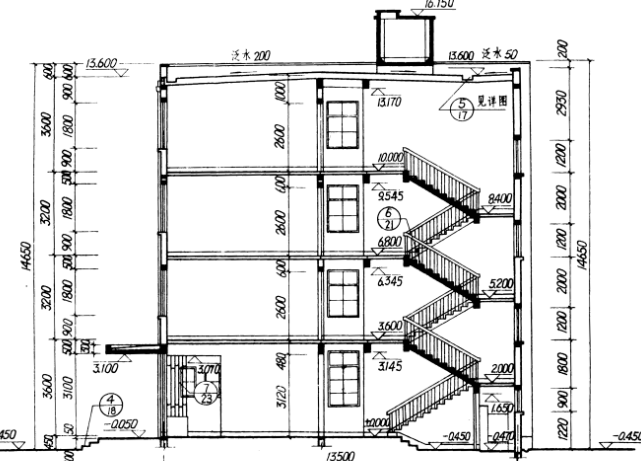

建筑剖面图，指的是假想用一个或多个垂直于外墙轴线的铅垂剖切面，将房屋剖开，所得的投影图，简称剖面图。剖面图用以表示房屋内部的结构或构造形式、分层情况和各部位的联系、材料及其高度等，是与平、立面图相互配合的不可缺少的重要图样之一。
