溜溜问答 > 平面设计 > CAD问答 > 导入3D Max的CAD建筑图，怎么挤出不同高度的墙体？
高傑西
高傑西
邀请你来回答
138人阅读 2021-09-15

导入3D Max的CAD建筑图，怎么挤出不同高度的墙体？

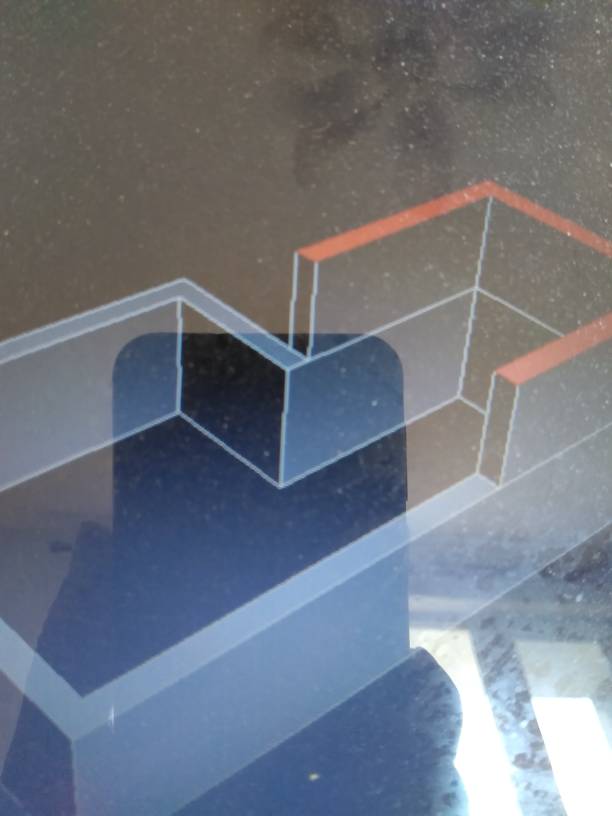

CAD建筑图，重新勾画了墙体，导入Max中只能挤出高度相同的墙体吗？怎样才能挤出不同高度的，比如说有地下室墙体等？或者还是要分开两步完成？
我要回答
1个回答

不同楼层单独“挤出”,比如一层平面图应用“挤出”，挤出自己高度，地下室平面图再应用一个“挤出”,挤出自己的高度。如果同一楼层有不同高度墙体，可以分多次挤出，第一次挤出最低的墙体高度，第二次挤出前，在高低墙分界处加分隔线，然后选择再次要挤出的面，挤出第二级高度，依次类推。

导入3D Max的CAD建筑图，怎么挤出不同高度的墙体？

查看全部
2021-09-15
赞 (1) 回复 采纳

相关问题

3DMax导入CAD文件挤出的墙体为什么是空心的？
共5条回答 >
锦绣未央： 选择的挤出样图并不是一个封闭的图形可能是在作图的时候为了完成图形有的定点未连接3D两次画线所形成的样条线就不是连接的如果连接需要把所有样条线附加，然后选择未连接顶点焊接
赞 (2) 回复
CAD导入3D后墙体挤出是个面
共3条回答 >
张宇： 首先，如果你导入的CAD是平面图，那么先冻结，之后在墙体的位置勾线基础，同时导入立面图，打组后旋转90度再冻结，直接勾画窗户，没有说用CAD导入的线条直接基础了，您不要把3dmax想的无所不能
赞 (2) 回复
CAD导入3D怎么捕捉墙体挤出？
共1条回答 >
Southern people： 首先你在CAD里面就修改好，转到3D里面，你先确定那张图的线是连着了，然后你再用焊接命令，输入焊接的数值。最后点击修改命令，有个挤出。输入挤出的数值。
赞 回复
CAD导入3D怎样快速的挤出墙体？
共1条回答 >
水果猪： 首先你在CAD里面就修改好，转到3D里面，你先确定那张图的线是连着了，然后你再用焊接命令，输入焊接的数值。最后点击修改命令，有个挤出。输入挤出的数值。
赞 回复
导入3DMax的CAD建筑图，怎么挤出不同高度的墙体？
共1条回答 >
梅川酷子： 不同楼层单独“挤出”,比如一层平面图应用“挤出”，挤出自己高度，地下室平面图再应用一个“挤出”,挤出自己的高度。如果同一楼层有不同高度墙体，可以分多次挤出，第一次挤出最低的墙体高度，第二次挤出前，在高低墙分界处加分隔线，然后选择再次要挤出的面，挤出第二级高度，依次类推。
赞 回复
