CAD如何画圆柱体？

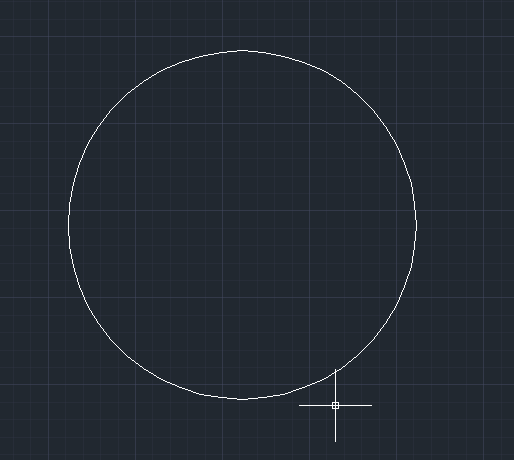

1、画圆

命令: c

circle

指定圆的圆心或 [三点(3p)/两点(2p)/切点、切点、半径(t)]:

指定圆的半径或 [直径(d)]: 100

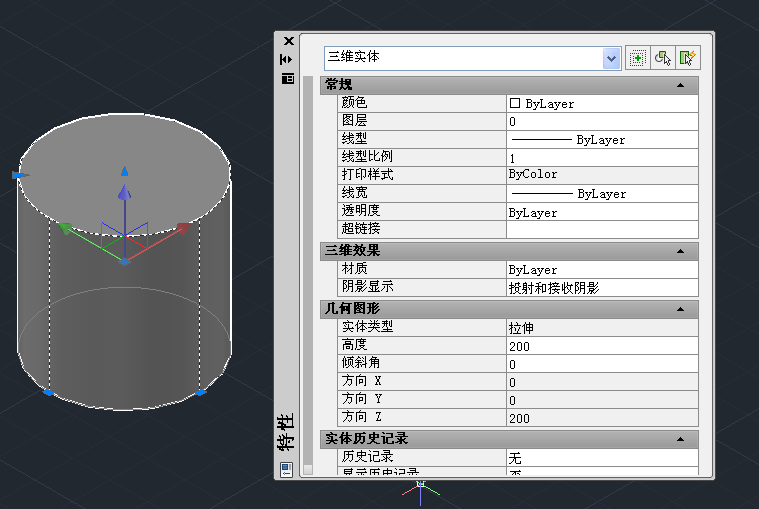

2、拉伸

命令: ext

extrude

当前线框密度: isolines=4，闭合轮廓创建模式 = 实体

选择要拉伸的对象或 [模式(mo)]: 找到 1 个

选择要拉伸的对象或 [模式(mo)]:

指定拉伸的高度或 [方向(d)/路径(p)/倾斜角(t)/表达式(e)]: 200

1、使用2b铅笔，画出圆柱体的基本外轮廓。把握好物体的长宽比例。依据光源位置，画出圆柱体的明暗交界线及其投影的位置。

2、使用4b铅笔，对圆柱体的暗部调子及投影调子进行统一整体的上色。加强暗部色调的刻画，并逐步向灰面过渡。注意排线的密度。

3、使用6b铅笔，加强明暗交界线的刻画。画出灰面的色调。使用2b铅笔，画出圆柱体顶面的灰面调子。注意排线方式。

4、对背景进行上色，同时画出圆柱体的灰面色调，使用2b铅笔，画出圆柱体的背景调子。注意排线疏密，使用2b铅笔，画出圆柱体灰面调子。注意排线方式。使用4b铅笔，画出圆柱体的整体调子。注意调子的深浅变化。

5、使用2b铅笔，画出圆柱体的灰面调子。注意排线的方式与变化。最后，对画面进行整体的观察、处理，加强形体的塑造。
