溜溜问答 > 平面设计 > CAD问答 > AutoCAD中vba的复制粘贴及与块相关的问题求助
kiss mayue
kiss mayue
邀请你来回答
330人阅读 2021-09-09

AutoCAD中vba的复制粘贴及与块相关的问题求助

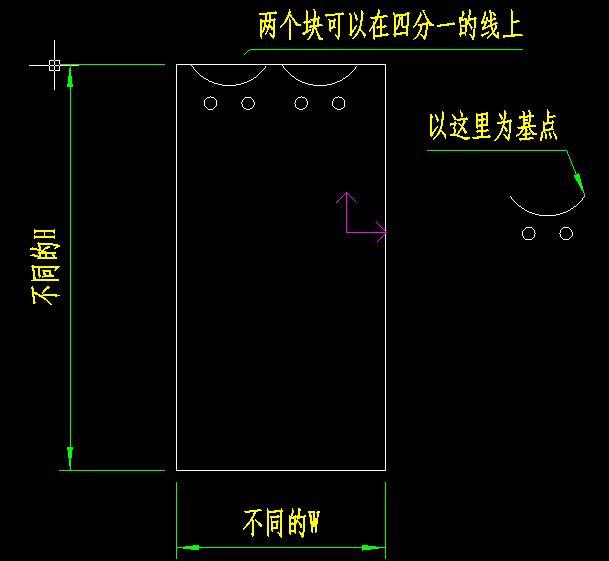

如下图,我们的产品里有很多h,w是不定的但图里面总有几个东东是相同的我的设想是1\在一个文件中,把相同的部份,如图中的一个小半圆,加两个圆,作为一个块.2\将此块改为一个特别的名字,如 好好 并指定了一个点为基点.3\当以后都有这样的图时,将好好这个块复制出来,按基点粘贴.4\将粘贴好的块要打散为线段,因为最后我要用到的是线,用于机器加工. 请问这样的思路行吗,如何才能在vba中实现? a:如何复制出来?,b:如何粘到指定的点?,c:如何打散? 谢谢
AutoCAD中vba的复制粘贴及与块相关的问题求助
我要回答
2个回答

这个根本不需要vba，CAD里面的功能完全能满足你的要求
第一，将你需要做成块的图元，如你说的两个圆和一个半圆，先选中它们
第二，键入命令：wblock（这是制作外部块，是一个单独的文件），之后会出现对话框，你按提示，多试几次，包括命名，选择基点等。
第三，在第二步顺利完成后，指定插入块时，就可以选择你刚刚保存的外部块了
第四，插入块了，选择炸开或者键入命令：explode，选择你要炸开的块，最后，它们就是你需要的线条了。
还有不懂的可以继续问我

查看全部
2021-09-09
赞 回复 采纳

指定插入点,用lisp操作,

你看我用的弹簧程序,一个命令,根据命令行的提示输入几个数值,全部自动出图并写文字,

如图,图上我没画一下,全是命令行输的,自己生成的,但这样编程麻烦.

AutoCAD中vba的复制粘贴及与块相关的问题求助

查看全部
2021-09-09
赞 回复 采纳
