CAD如何把粗线变细?

CAD里这个图形如何变成一条线 这个其实是一条线 但是现实不是如何改过来
我要回答
2个回答

1、双击这条线
2、跳出特性对话框(选择线的宽度)

查看全部
2020-09-05
回复 采纳

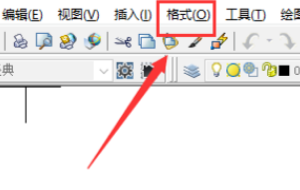

1、首先我们点击工具栏上面的格式。

CAD如何把粗线变细?

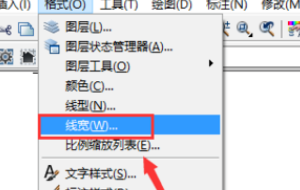

2、然后再下拉框当中选择线宽。

CAD如何把粗线变细?

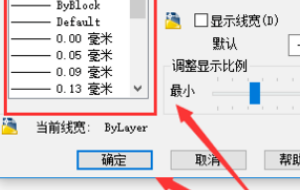

3、然后我们选择好线宽,点击确定,这样我们的线宽就修改好了。

CAD如何把粗线变细?

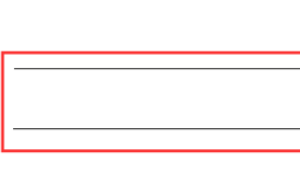

4、但我们会发现, 我们绘制的线条是一样宽的, 这是上面所说的 CAD 不显示线宽默认情况下。如果我们想直观地看到线条的厚度, 我们需要设置显示线宽。

CAD如何把粗线变细?

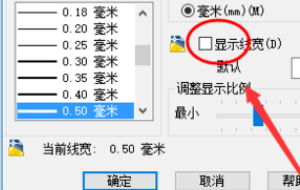

5、让我们点击工具栏上的格式, 然后选择线条宽度。在这里, 我们单击 "显示线条宽度", 然后单击 "确定"。

CAD如何把粗线变细?

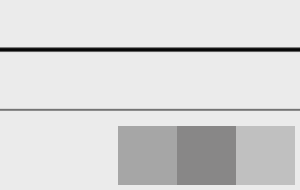

6、使我们的线宽显示, 我们可以发现2个线段显示是不一样的。

CAD如何把粗线变细?

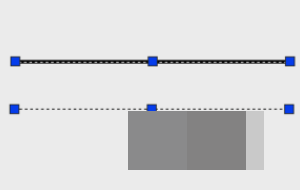

7、如果我们需要更改已绘制的线条的粗细, 我们将选择所绘制的线条, 然后单击右上角的线条粗细。

CAD如何把粗线变细?

查看全部
2020-09-05
回复 采纳
