CAD如何画一个图形可以遮住后面的图形?

别说用什么draWorder命令,不管用的。wipeout命令可以但是只能在矩形中使用,不规则的不行,比如圆一个块在另外一个块上,中间被遮挡的部分看不见(被上面的块遮挡住了),移走上面的块后,下面的块又显示出来,
我要回答
5个回答

画圆 填充

查看全部
2021-09-02
回复 采纳

选中-----绘图次序----后置 qq215279755

查看全部
2021-09-02
回复 采纳

新建一个图层,把你不想要的那部分占的图层直接覆盖了就是

查看全部
2021-09-02
回复 采纳

填充颜色后,应该就能达到效果,如果不填充,就只能通过修剪来达到效果。

查看全部
2021-09-02
回复 采纳

有三种不同的方法,三种方法都需要注意绘图顺序。

一、用图案填充。

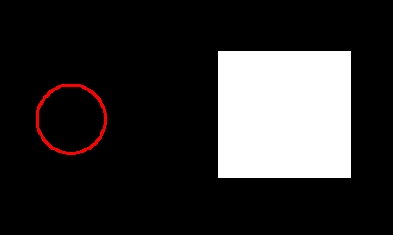

在下图中,先画红色的圆圈,再画右边的矩形,用实体填充矩形。

CAD如何画一个图形可以遮住后面的图形?

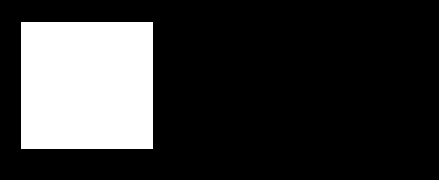

再把矩形和填充一起移动到红圈上面,就遮住红圈了。如下图。

CAD如何画一个图形可以遮住后面的图形?

如果选定红圈,是下图这个效果,说明红圈是被遮挡了。

CAD如何画一个图形可以遮住后面的图形?

二、插入图片的方法

同样是先画需要被遮挡的图形,然后插入→对象→附着→浏览并选定图片→确定→设置图形比例。即可遮挡原图形。


扩展阅读:

如果被遮挡的图形和遮挡的图形已经画好,他们的绘图顺序不对,就不能达到目的,此时可以用下列方法改变绘图顺序。

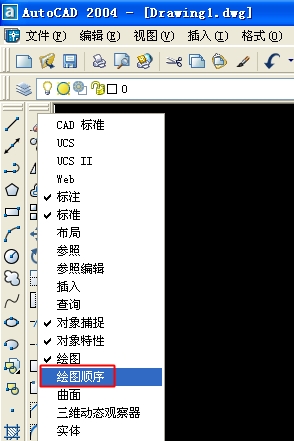

在工具条上点右键,点击“绘图顺序”,就可以打开绘图顺序工具条。

CAD如何画一个图形可以遮住后面的图形?

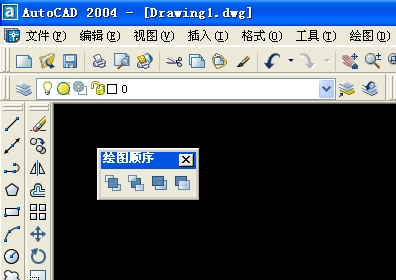

打开后如下图所示,选定一些线条,再按工具条上的四个按钮之一,就能改变绘图顺序。

CAD如何画一个图形可以遮住后面的图形?

查看全部
2021-09-02
(1) 回复 采纳
