溜溜问答 > 平面设计 > CAD问答 > 如何把CAD图导入到SW草图里面？
kiss mayue
kiss mayue
邀请你来回答
1723人阅读 2020-09-04

如何把CAD图导入到SW草图里面？

我要回答
2个回答

打开CAD，然后找到自己要导入的图形，单独把它复制到新建的CAD文件，找出图形的正中心，把图形正中心移到坐标0,0,0(CADl输入c，输入0，0，0，画出一个圆大小多大没关系位置就有了，把图形移到圆心进去，把圆删除）保存把文件关掉，记住位置

现在我们打开SW，然后新建，你导入的图形是正面的话按我下面图操作

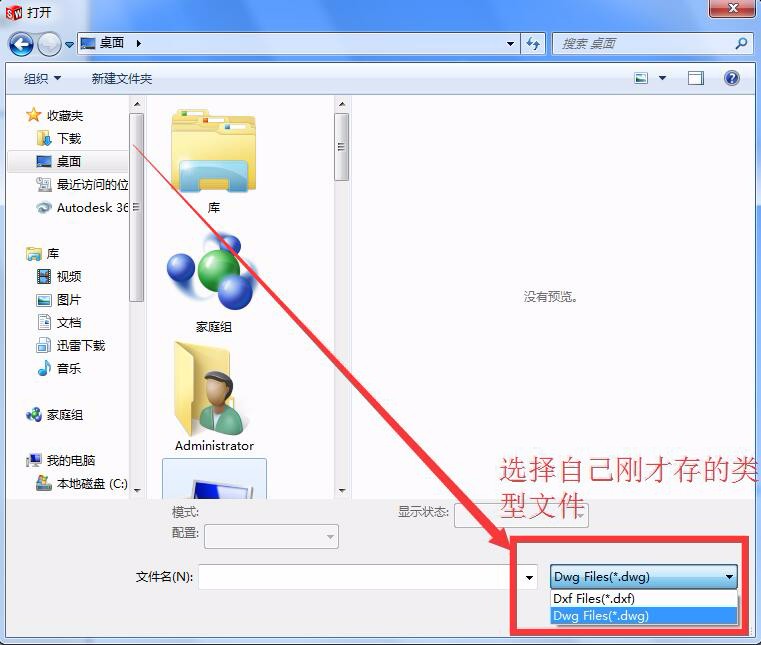

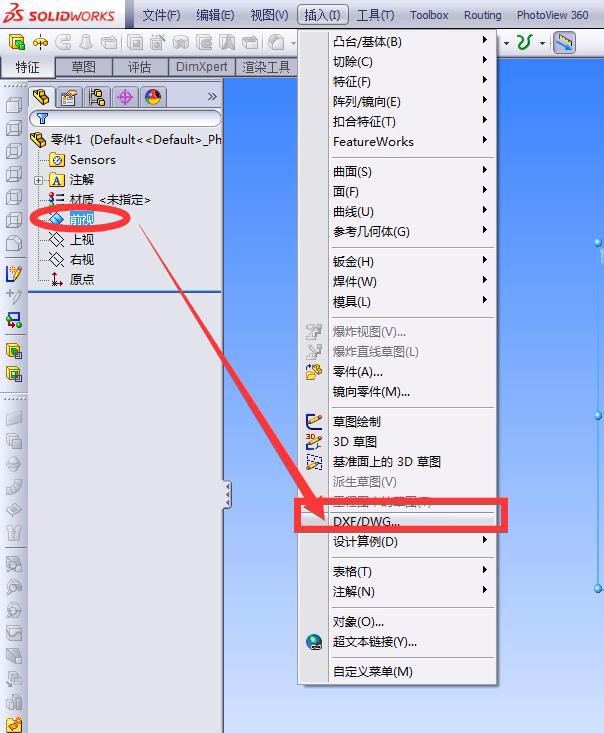

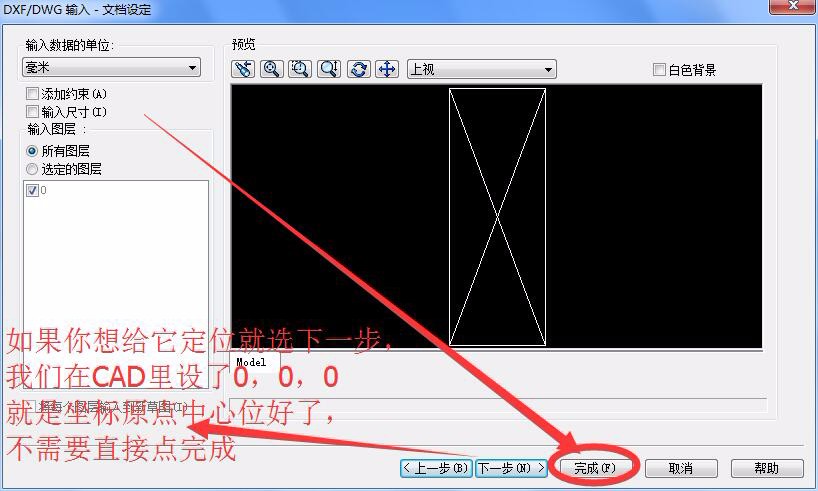

先点中正视，再选择插入

如何把CAD图导入到SW草图里面？


如何把CAD图导入到SW草图里面？


如何把CAD图导入到SW草图里面？



如何把CAD图导入到SW草图里面？

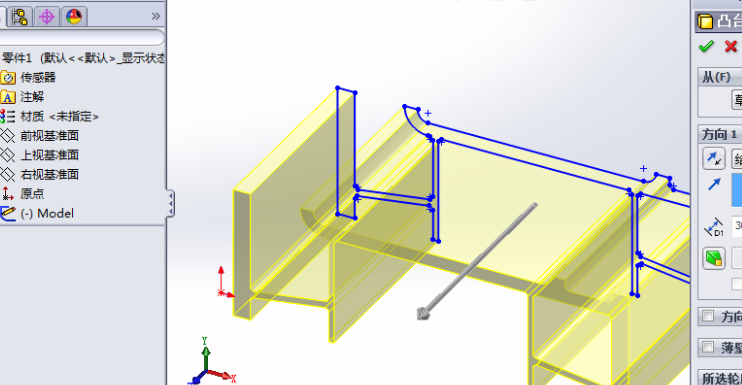

ok完成了

查看全部
2020-09-04
赞 回复 采纳

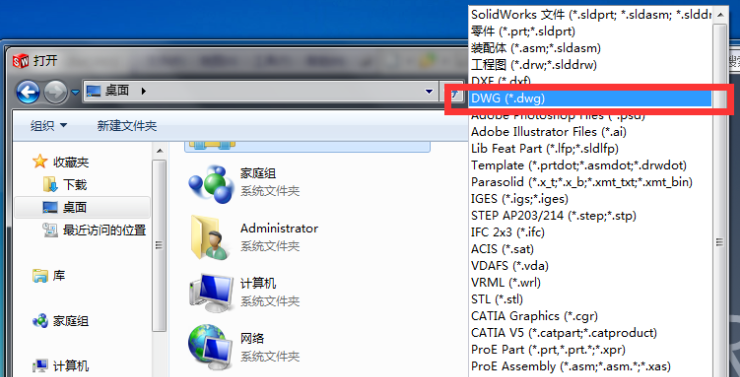

1、打开SW，点击“文件”，再单击“打开”命令，在弹出的选项中，选择文件类型为DWg

如何把CAD图导入到SW草图里面？

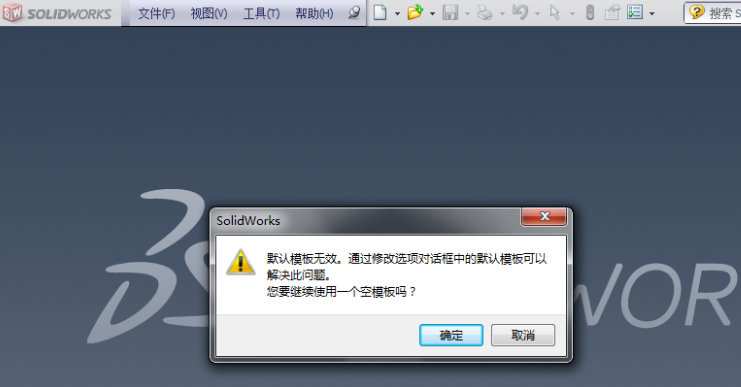

2、此时SW会提示：是否使用空模板，然后选择“否”

如何把CAD图导入到SW草图里面？

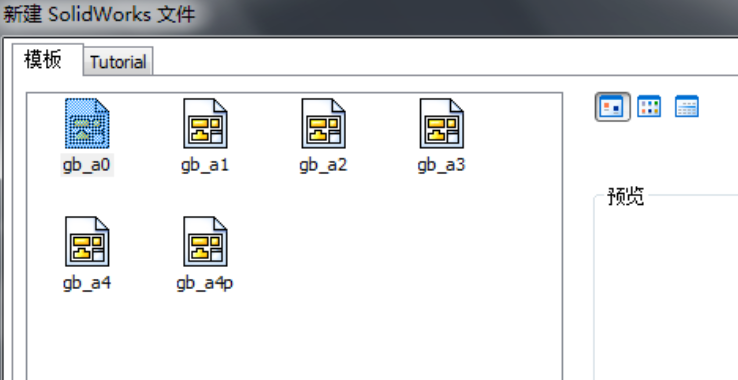

3、选择“否”后会弹出选择模板的窗口，此时选择需要的窗口

如何把CAD图导入到SW草图里面？

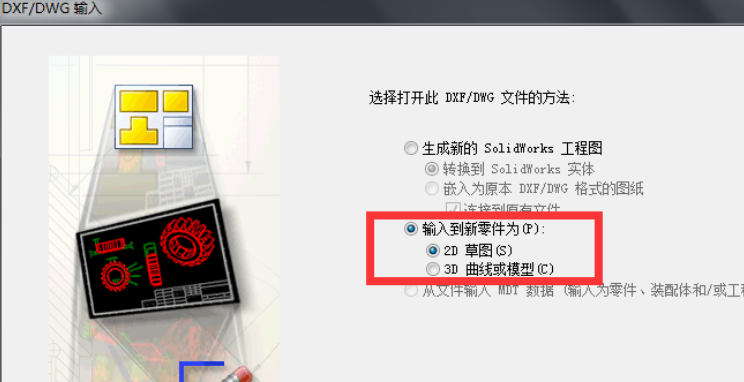

4、然后会提示：打开DWg文件的方法。选择“输入到新零件”，然后选择“下一步”，最后点击“完成”

如何把CAD图导入到SW草图里面？

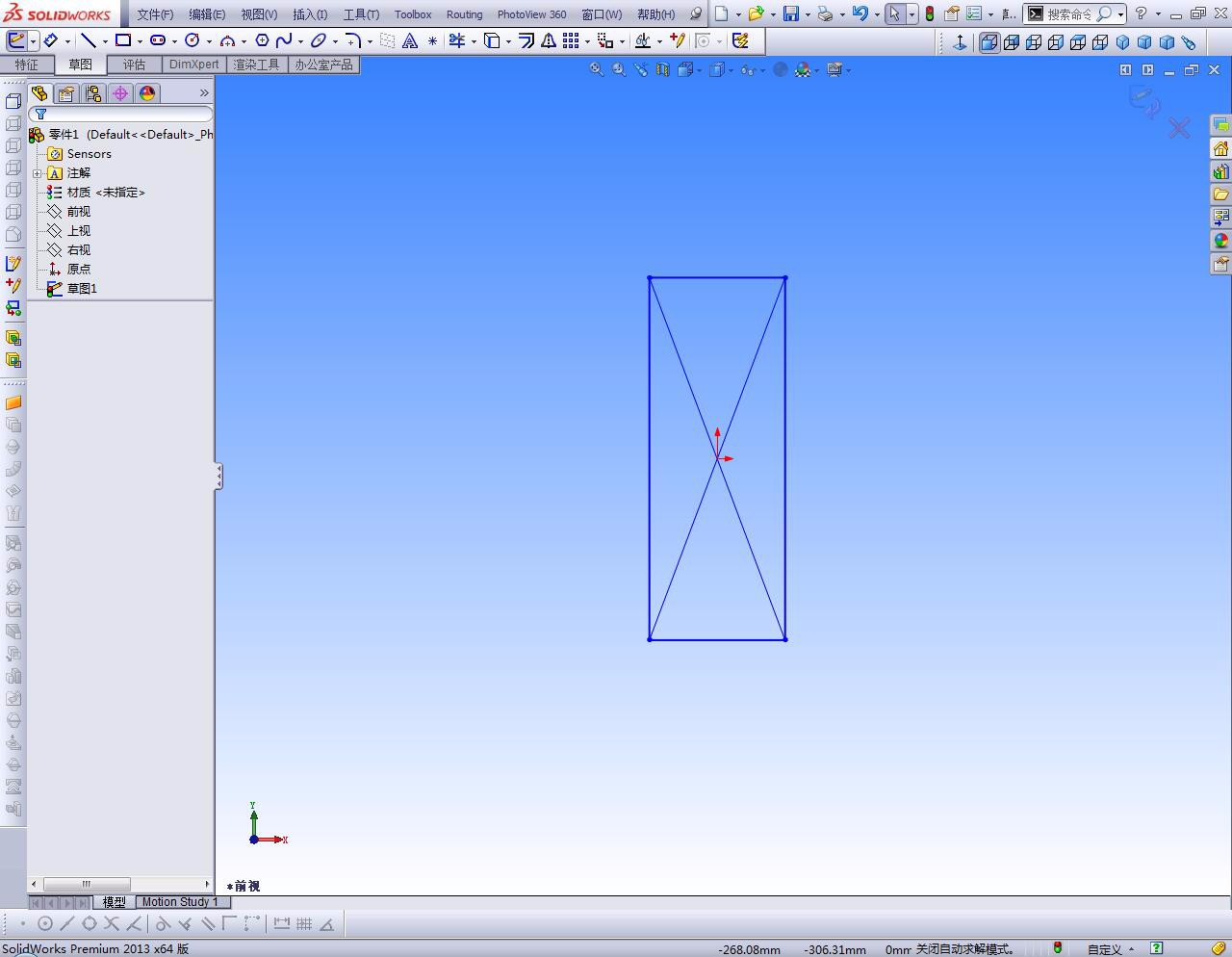

5、回到主页面，可以看到CAD图已经导入到SW草图了

如何把CAD图导入到SW草图里面？

查看全部
2020-09-04
赞 回复 采纳

相关问题

求教：怎样将CAD里面的平面图导入到SW的草图中？
共4条回答 >
Joah： 先选定要插入草图的平面，然后选插入----DWg/dxf，插入之后再用对齐命令定位，最后在用2d--3D命令拉伸，切除就可以了。
赞 (5) 回复
如何把CAD图导入到Word里面？
共2条回答 >
晋江利源PU精致建材： 一、可以用CAD的虚拟打印，把内容打印成jpg或者其他格式的图片，然后插入到Word二、直接复制CAD中的内容，到Word中直接粘贴。这里要注意一点，就是你复制CAD中的内容的时候要把内容尽量沾满CAD的视窗，不然粘贴到Word中的图片，白边会很多。（此时粘贴到Word中的图片你可以双击图片直接进行CAD编辑）
赞 回复
怎么把CAD图导入到SW草图里面？
共1条回答 >
ham灏： 1.打开CAD，然后找到自己要导入的图形，单独把它复制到新建的CAD文件，找出图形的正中心，把图形正中心移到坐标0,0,0(CADl输入c，输入0，0，0，画出一个圆大小多大没关系位置就有了，把图形移到圆心进去，把圆删除）保存把文件关掉，记住位置2.现在我们打开SW，然后新建，你导入的图形是正面的话按我下面图操作先点中正视，再选择插入3.4.5.ok完成了
赞 回复
怎样把CAD中的图贴到SW的草图绘制中？
共1条回答 >
赵忠园： 简单，将AutoCAD打开选中你需要的图元（去除辅助线）按ctrl+c进入SW打开草图绘制选中某一平面，按ctrl+v即可。可以节省大量的时间，但是要求是CAD草图绘制必须标准。
赞 (3) 回复
草图大师导入到SW效果好吗？
共1条回答 >
刘进儿： 还不错呢。Sketchup与SolidWorks均是三维CAD设计绘图软件，但两者侧重面不相同，前者用于建筑设计与绘图，后者用于机械工业设计与绘图。因此，对建筑绘图当然用Sketchup为好。
