溜溜问答 > 平面设计 > CAD问答 > 用CAD如何画方格网图？
kiss mayue
kiss mayue
邀请你来回答
1156人阅读 2020-09-04

用CAD如何画方格网图？

我要回答
2个回答

比如说，你画个正方形，你要给他网格，你可以选择（填充）快决键（h）。里面有网格的图案。最简单的了。网格大小可以从比例那里调，横竖可以从角度那里调。

查看全部
2020-09-04
赞 回复 采纳

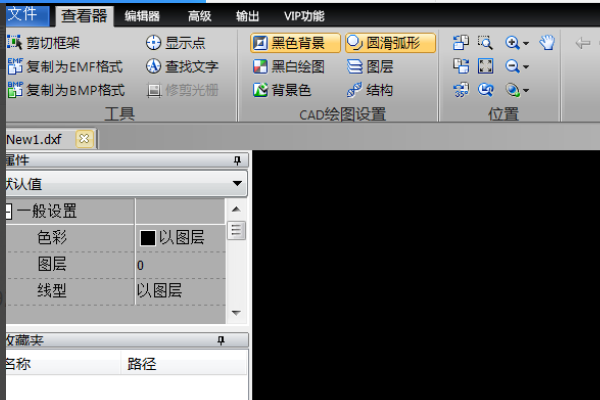

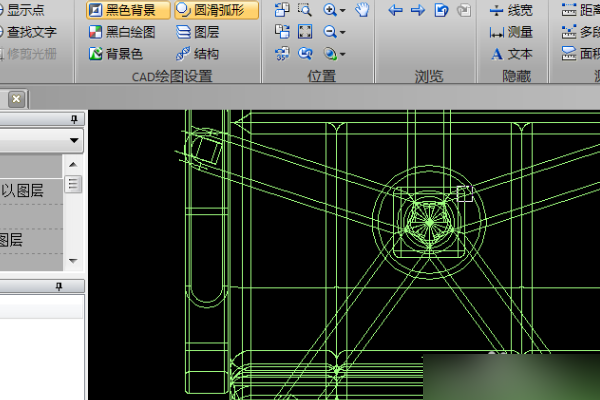

1、打开电脑中已经安装好的CAD软件，打开以后默认显示的是DWg文件查看界面。

用CAD如何画方格网图？

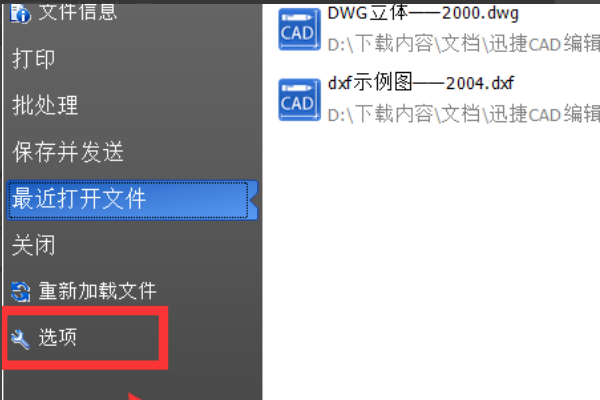

2、需要对网格线进行修改，可以选择顶部菜单栏中的“文件”选项。并选择下方的“选项”。

用CAD如何画方格网图？

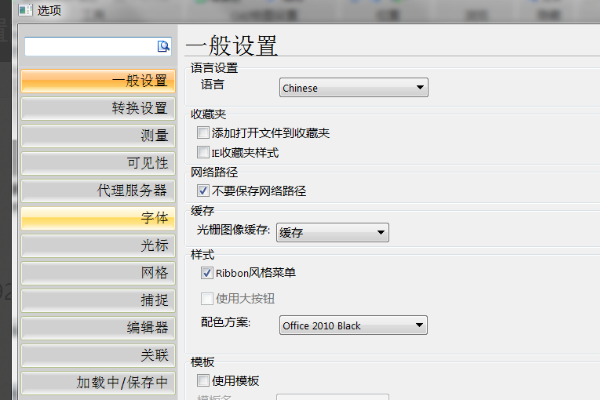

3、接着，可以看到界面中弹出的“选项”设置面板。在右侧是有一排选项可以选择。

用CAD如何画方格网图？

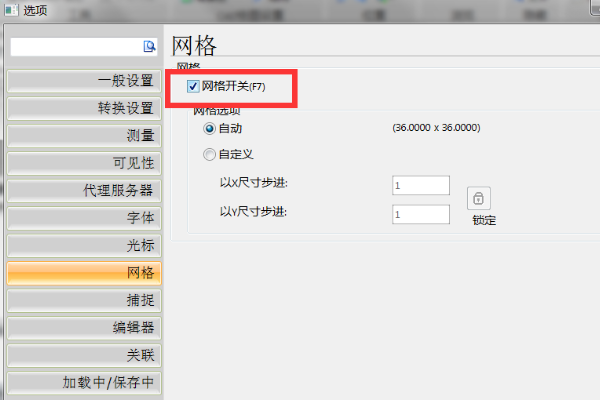

4、选择左侧中的“网格”选项。在右侧界面可以看到关于网格的相关设置，第一个可以选择“但卡埃网格”。

用CAD如何画方格网图？

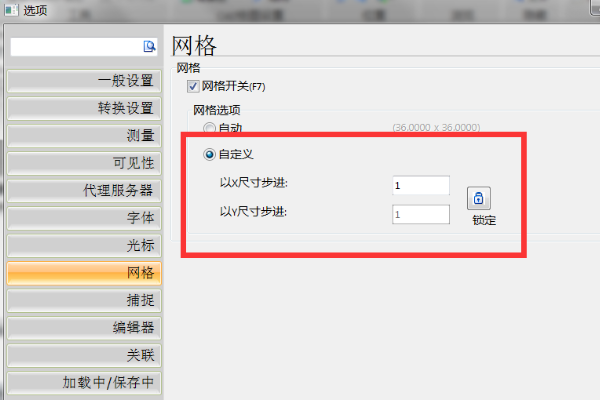

5、在下方的“网络选项”中，可以选择，自定义，设置自己喜欢的风格，并在下方设置好相应的x，y尺寸。

用CAD如何画方格网图？

6、然后即可绘制出如图方格网图。

用CAD如何画方格网图？

查看全部
2020-09-04
赞 回复 采纳

相关问题

CAD如何画方格网图？
共2条回答 >
张蕾.： 比如说，你画个正方形，你要给他网格，你可以选择（填充）快决键（h）。里面有网格的图案。最简单的了。网格大小可以从比例那里调，横竖可以从角度那里调。
赞 回复
用CAD怎样画方格网图？
共2条回答 >
macho🇨🇳： 1、打开电脑中已经安装好的CAD软件，打开以后默认显示的是DWg文件查看界面。2、需要对网格线进行修改，可以选择顶部菜单栏中的“文件”选项。并选择下方的“选项”。3、接着，可以看到界面中弹出的“选项”设置面板。在右侧是有一排选项可以选择。4、选择左侧中的“网格”选项。在右侧界面可以看到关于网格的相关设置，第一个可以选择“但卡埃网格”。5、在下方的“网络选项”中，可以选择，自定义，设置自己喜欢的风格，并在下方设置好相应的x，y尺寸。6、然后即可绘制出如图方格网图。
赞 回复
CAD如何画原始地貌图的方格网？
共2条回答 >
nelson： 1、如下图就是原始结构图了。2、这张图是加了一些强电、下水管的表示。3、用矩形工具来进行画的。画一个大的矩形这里要在里面表示一些文字的。4、在用矩形工具来画第二个图。5、在用直线工具来进行，这些矩离可以自己定，没有相同的。原始结构图就完成了。
赞 (8) 回复
CAD画方格网图的方法？
共2条回答 >
一生所爱： CAD绘制方格网的步骤如下：1.打开CAD软件并新建一个图形文件。2.选择线条工具，绘制一条10m长度的水平线。3.选中此水平线，复制并粘贴，使其与原线平行并相隔10m。4.选中这两条水平线，复制并粘贴，使其与前面两条线垂直相交。5.在相交处，绘制一条竖直线补齐方格网格线。6.循此步骤绘制整个方格网。因此，CAD绘制十米方格网的步骤是：先绘制两条相隔10m的水平线，然后绘制与其平行的另外两条水平线相隔10m。最后在相交处绘制竖直线补齐方格网格线即可。
赞 (26) 回复
CAD如何画坐标方格网？
共1条回答 >
hakim： 1可以使用网格图案填充.2画两根互相垂直的直线段,分别阵列到你要数量,形成方格网.
赞 (8) 回复
