CAD块的作用CAD如何使用创建块和插入？

以用块定义粗糙度为例，CAD版本为2014版，详细图文步骤如下：

块的定义

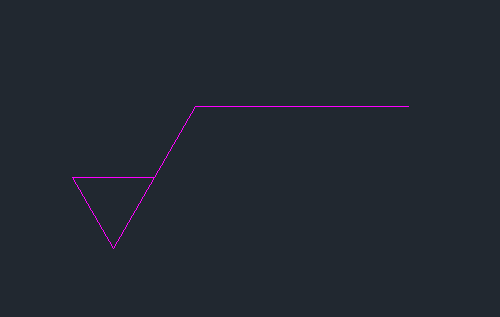

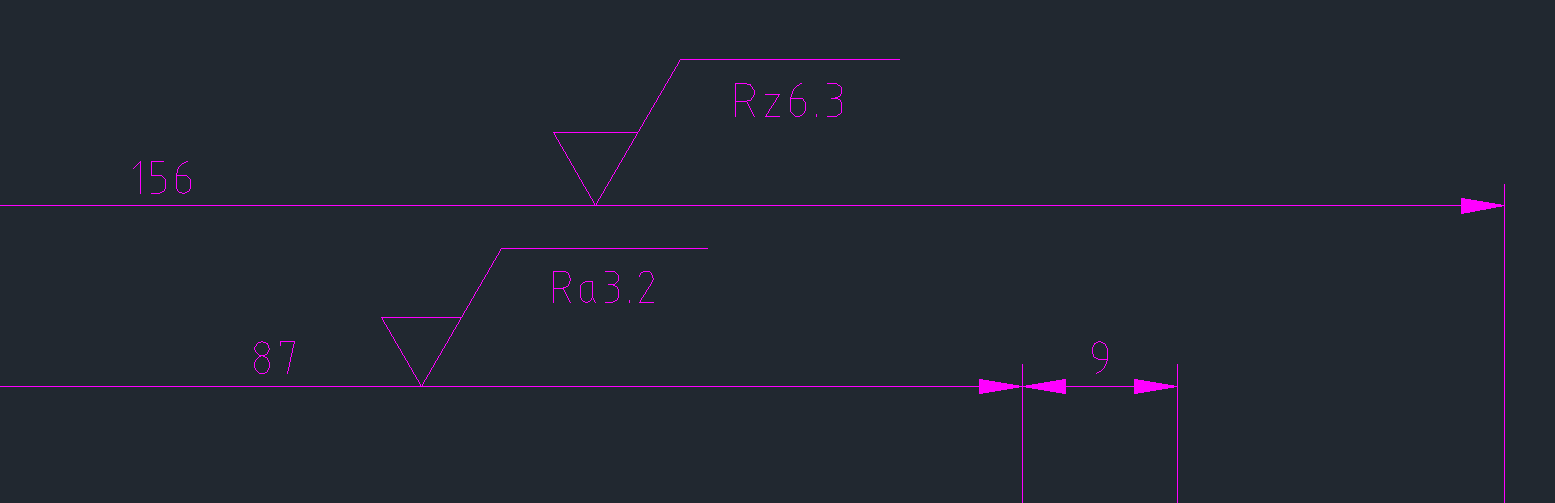

1.在CAD经典模式下绘出粗糙度符号，如图

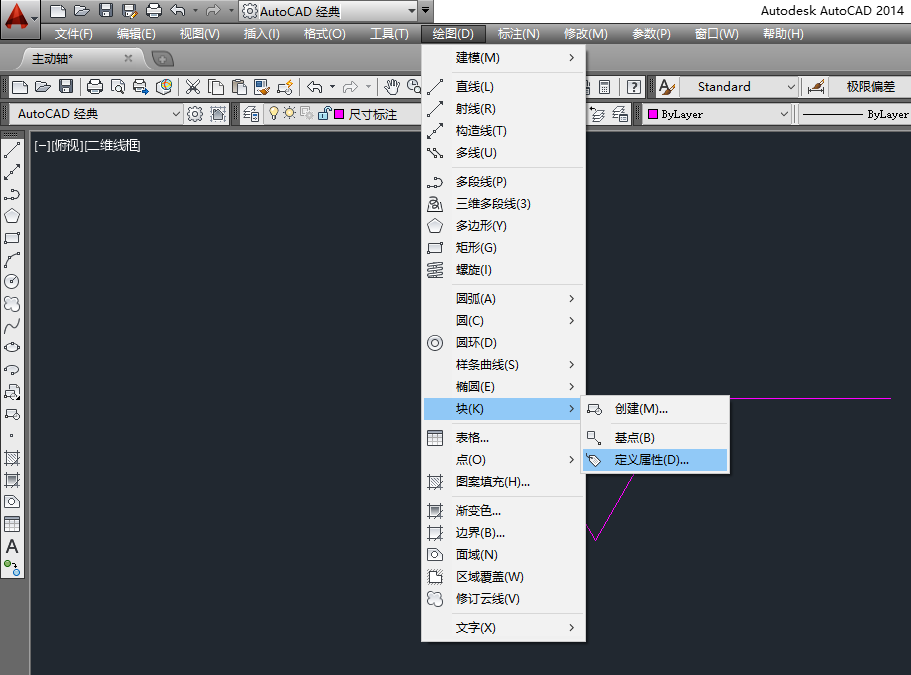

2.如图图示操作，选择定义属性，定义块的属性

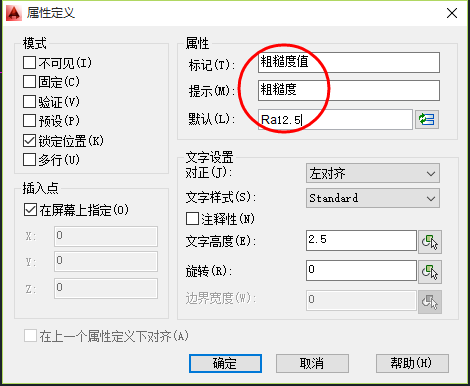

3.弹出如下对话框，并如图中填写相应的值

4.确定后放置位置如图

5.如图，选择创建块，进行块的创建

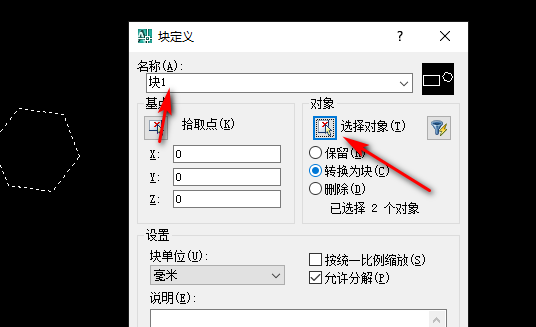

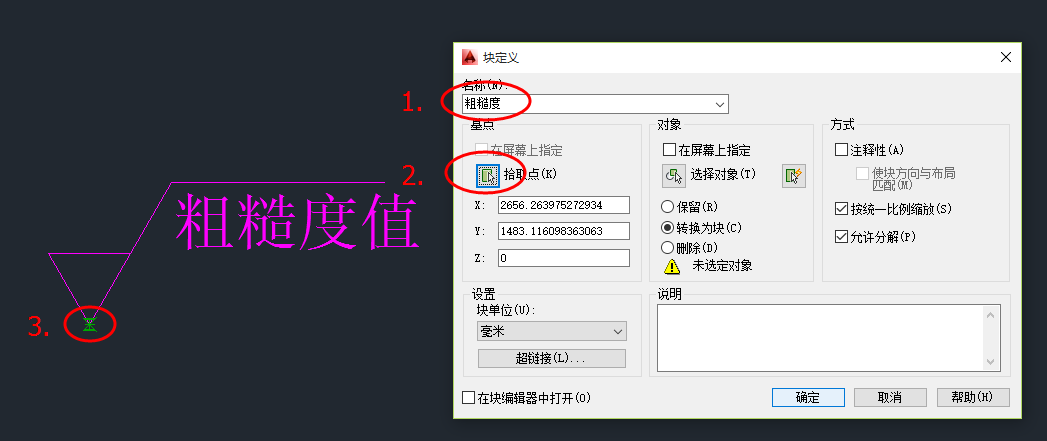

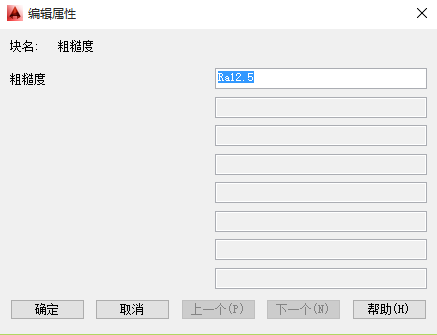

6.在弹出的对话框中进行如下操作，1.命名；2.选取基点；3.选择如图所示的端点为基点

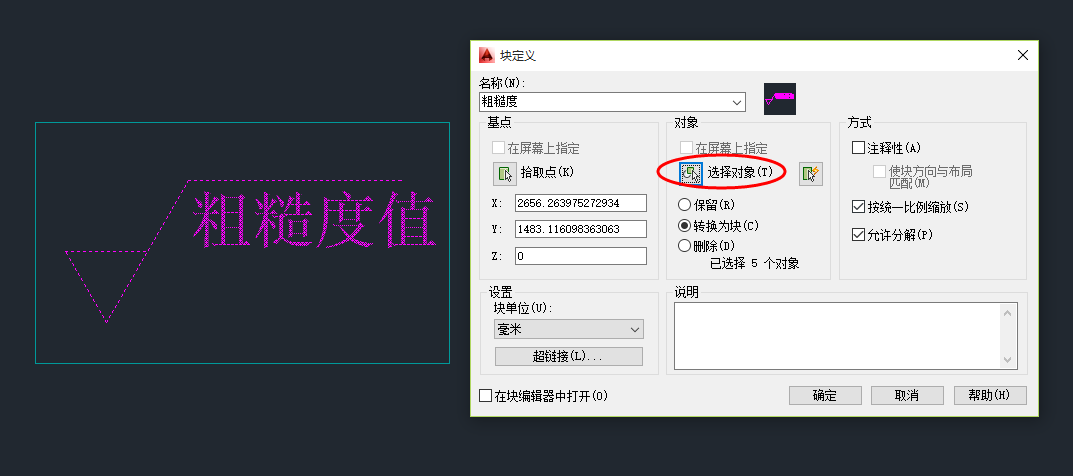

7. 选择对象，选择圈中按钮后直接圈中图中的符号和文字，然后右键确认，返回快定义对话框，这时名称后面已经有了选择对象的缩略图

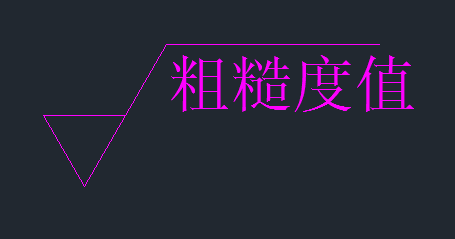

8.确定后块的创建就完成了，如图示效果，蓝色的即为基点，选中后可进行移动操作

块的插入和定向，这里的文字样式不同是自己定义的，不做详细说明

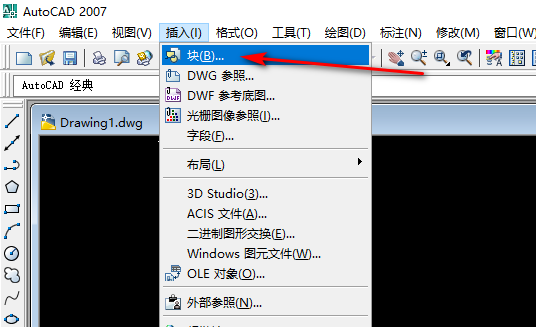

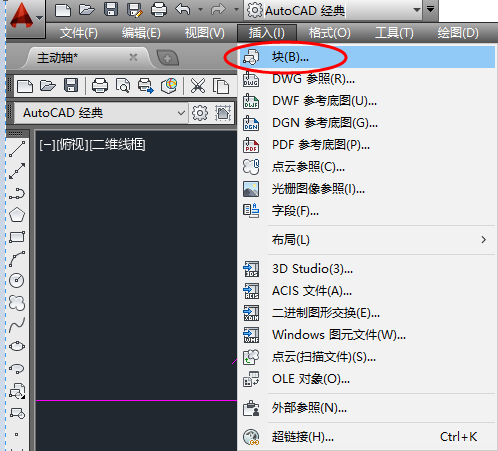

1.如图选择插入块

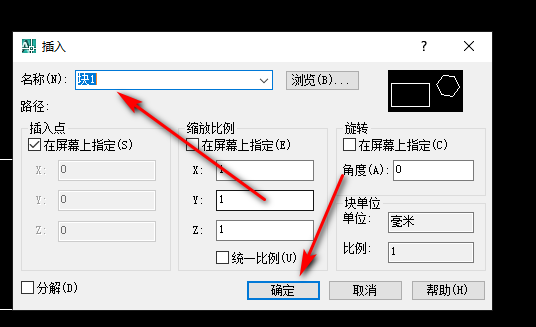

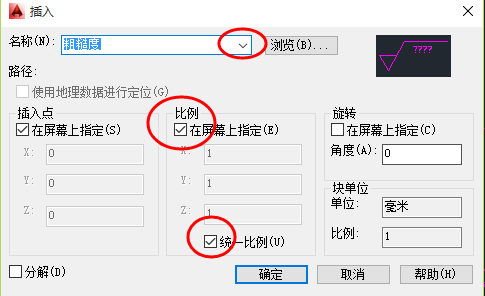

2.弹出对话框并进行操作，下拉选项可以选择需要插入的块，勾选比例下的在屏幕上指定、勾选统一比例和旋转下的在屏幕中指定，最后确定

3.指定块插入的位置，基点即为插入点

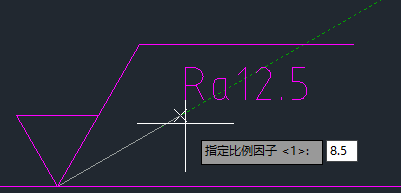

4.定义比例因子，直接键盘输入数值回车确定

5.定义旋转角度，直接键盘输入角度值回车确定，水平线上是0，垂线上是90或者270

6.定义标注值，直接输入粗糙度即可，比如rz6.3

7.确定后完成块的插入，插入后的效果

结语：这个还是得多操作，熟练之后就就能更好的理解这个过程了

CAD块作用就是把一个或者几个图形组成组成一个整体，选中其中一个就能选中所有。

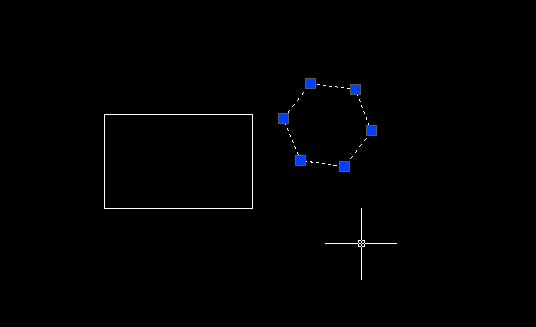

1、电脑打开CAD，然后画两个独立的图形。

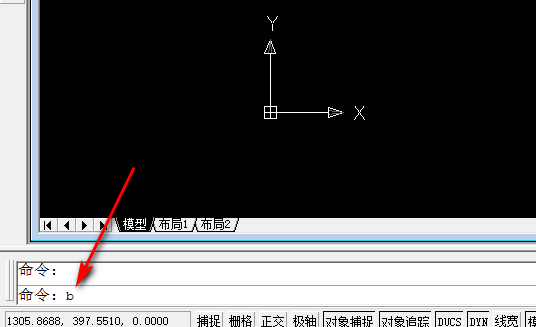

2、画好图形后，输入块的命令b，然后空格确定命令。

3、确定块的命令后，输入块名称，然后点击选择要组成块的对象。

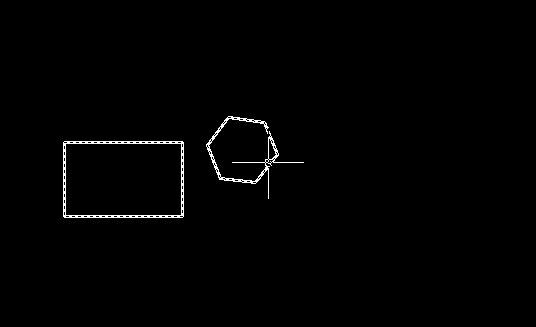

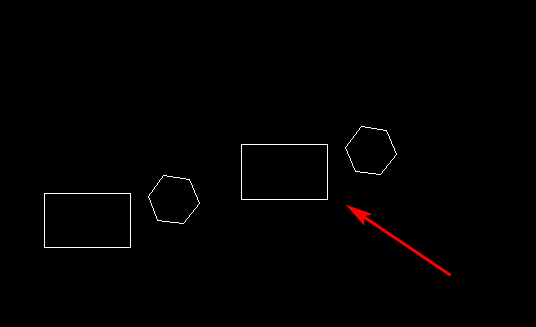

4、确定组成块后，两个图形就组成了一个整体。

5、组成块之后，点击工具栏中的插入块。

6、点击插入块之后，输入已经创建块的名称，然后点击确定。

7、确定插入块之后，就能插入一个块的图形了。
