CAD中如何删除直线中的一段线?

图片中红色的线
我要回答
2个回答

利用CAD软件的打断命令即可删除直线中的一段线,具体操作请参照以下步骤。

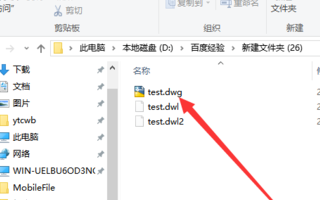

1、在电脑中找到需要修改的图纸文件,选择用CAD软件打开此文件。

CAD中如何删除直线中的一段线?

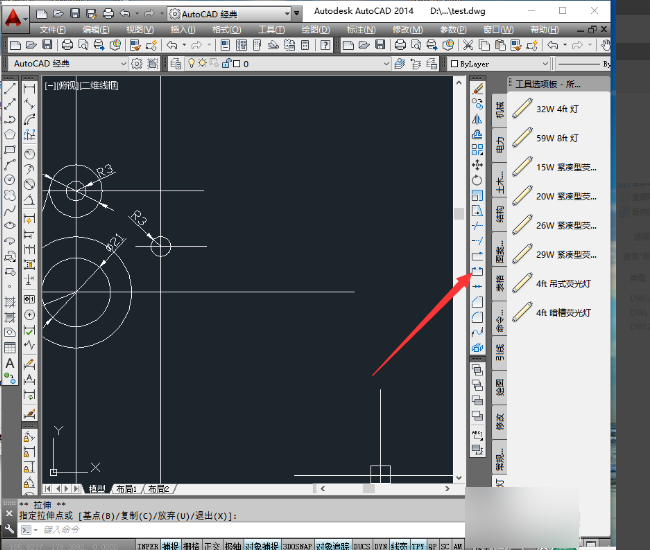

2、进入到软件界面后,点击界面右侧修改工具栏的中的打断命令(图中箭头指向的图标)。

CAD中如何删除直线中的一段线?

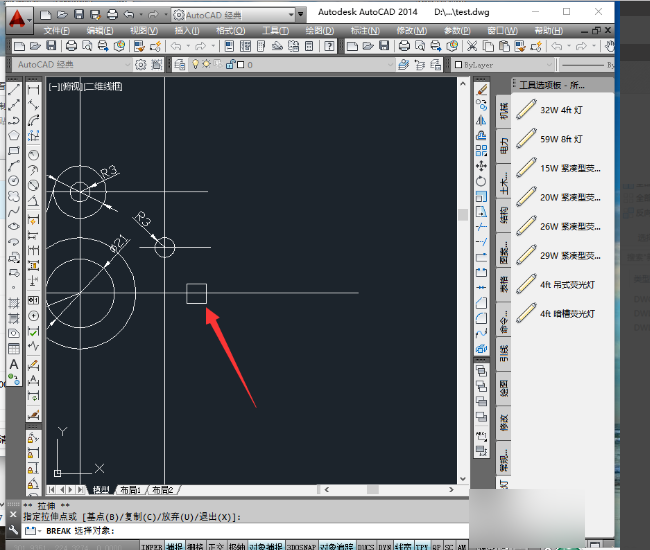

3、然后用鼠标点击需要要删除线条的第一个点。

CAD中如何删除直线中的一段线?

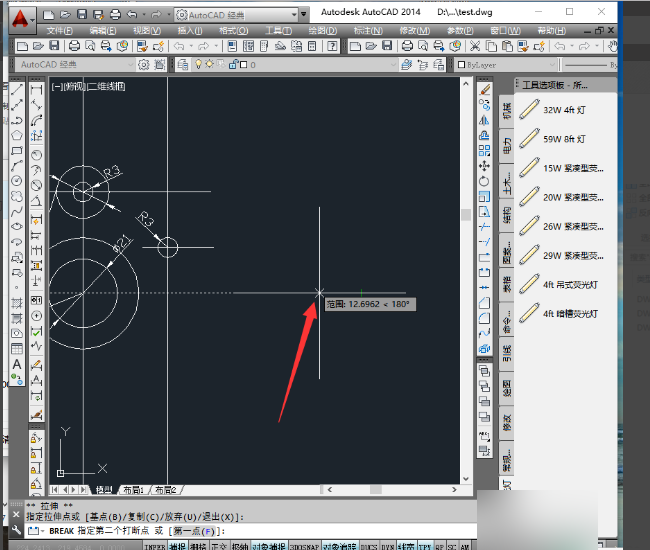

4、然后再用鼠标点击需要删除线条的另一个点。

CAD中如何删除直线中的一段线?

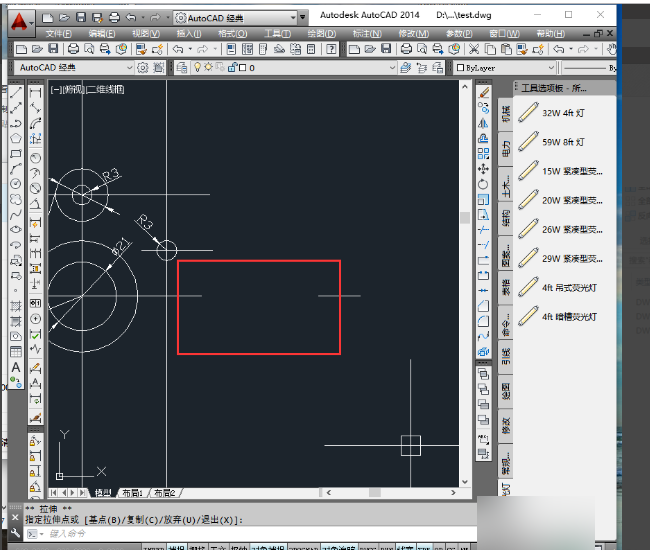

5、之后就会看到两个点之间的线条已经被删掉。按照以上进行操作,即可在CAD中删除直线中的一段线。

CAD中如何删除直线中的一段线?

查看全部
2020-09-04
回复 采纳

1、找到要编辑的图形, 然后双击 "打开"。

CAD中如何删除直线中的一段线?

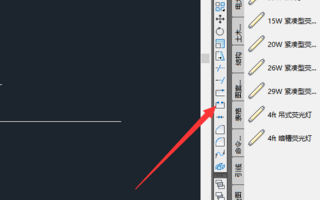

2、单击中断命令修改工具栏。(如果找不到此命令, 可以参考以下体验)1CAD 主界面的工具栏消失了, 如何将显示设置出来

CAD中如何删除直线中的一段线?

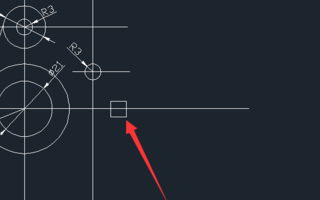

3、鼠标点击你要删除线条的一个点。

CAD中如何删除直线中的一段线?

4、然后单击要用鼠标删除的另一个点。

CAD中如何删除直线中的一段线?

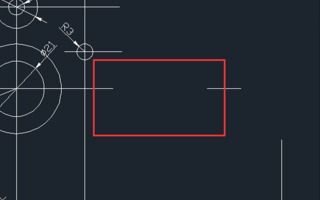

5、之后, 您将看到两个点之间的行已被删除。

CAD中如何删除直线中的一段线?

查看全部
2020-09-04
回复 采纳

相关问题

CAD如何 删除一段线?
共4条回答 >
🙈捂脸🙈: tr加空格,分别点选那两条竖线然后鼠标右键(或者是空格键),接着点中间那段就行了。。
(16) 回复
CAD怎么 删除一段线?
共2条回答 >
宅速美集团·郜海·: 再写f,回车选第一个点再选第二个点完成选两个点的时候可以从端点向内部拖动,然后命令行写数字,这样可以精确地删除掉其中的一部分。
回复
CAD中画的直线为什么一段一段的?
共1条回答 >
.: 正常,因为线是斜的,只是电脑显示问题,打印出来就是直的,不会一段一段的。
回复
CAD怎么删除一段线?
共1条回答 >
〰: 1、输入cad修剪命令tr,然后按两下回车(记得是两下)。2、此时用鼠标点击想要修剪的部分就可以把cad多余的线删除掉了。3、此时会看到蓝色线和紫色线还是多余,我们选择删除工具,cad删除工具快捷键是e。4、鼠标在cad多余的线上单击选中,然后按回车就可以了。5、此时按esc退出删除工具,cad怎么删除多余的线就解决了
回复
AutoCAD中如何删除多线中间的一段?
共1条回答 >
七月~*: 1、给需要删除的位置做一条辅助线,做删除的边界。例如以蓝色线为辅助线。2、使用修剪命令(TR)修剪多余的部分,然后删除辅助线。3、也可以使用打断(break)功能,选择直线,确定,捕捉需要删除位置的点做打断点,删除多余部分即可。
回复
