溜溜问答 > 平面设计 > CAD问答 > 在CAD中画出的图怎么才能转换成数控火焰切割机识别的文件类型？其中的步骤是怎么样的？
流逝的夏天
流逝的夏天
邀请你来回答
638人阅读 2021-08-23

在CAD中画出的图怎么才能转换成数控火焰切割机识别的文件类型？其中的步骤是怎么样的？

我要回答
3个回答

呵呵 很简单的，转换CAD文件成数控切割机识别的文件，你需要一个转换工件·~~也可以说是 套料软件~~~ 如果有了套料软件，那么就简单了。一般数控切割机支持txt文本的文件，而内容就是和数控车床一样的代码。但是代码还是有区别的。要是用手都去编写，那就很麻烦了~~~~ 套料软件有 fastcam（法思特） 和 integnPS（常州地球人）等好多~~~~

查看全部
2021-08-23
赞 (12) 回复 采纳

这要看火焰切割机的控制程序是怎样的。
比如，控制程序是caxa。可以用caxa软件打开CAD图形文件。选择切割路径，然后生成3b代码。再由控制器执行，ok了。

查看全部
2021-08-23
赞 (5) 回复 采纳

CAD中画的图可输出为dxf文件

这样就可在切割机中识别了

在CAD中画切割下料图

可用软件

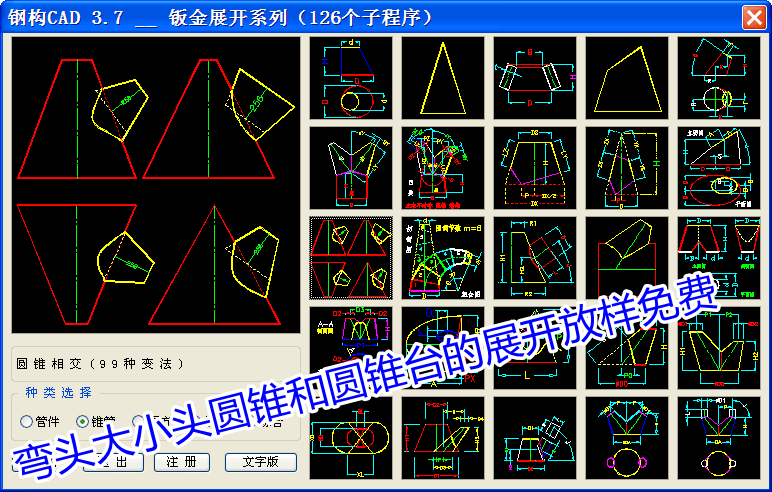

钢构CAD

输入参数就能自动出整体构件图和展开图

还同步自动给出下料图面积

在CAD中画出的图怎么才能转换成数控火焰切割机识别的文件类型？其中的步骤是怎么样的？

在CAD中画出的图怎么才能转换成数控火焰切割机识别的文件类型？其中的步骤是怎么样的？

查看全部
2021-08-23
赞 (2) 回复 采纳

相关问题

怎样将CAD转换成数控火焰切割机编程序txt格式的？
共4条回答 >
该减肥了： 没有免费的，都要钱
赞 (1) 回复
请问高人们，用CAD画好的图，怎么样弄才能转换成数控切割机的识别的类型？
共2条回答 >
兜里Y糖： 呵呵,这个很简单的啊,我以前在公装公司的时候专门去数控切割机那加工东西.数控切割机识别的类型是CorelDraw类型的,你把CAD文件转换成CorelDraw类型的就可以了.
赞 (4) 回复
CAD画的图怎么在蓝讯数控火焰切割机里读出来？
共1条回答 >
宁宁宁： 你好：CAD的图如果能直接读取就可以直接使用。如果不支持那就转换成能够识别的文件类型。
赞 回复
数控火焰切割机打不开u盘里的CAD图例，是啥原因
共1条回答 >
花开半夏： 摘要无法识别U盘应该是不兼容导致的，本数控切割机系统对U盘的要求如下：1.首次使用前建议将U盘格式化。本系统兼容所有的FAT16或FAT32格式的U盘，但由于某些U盘的操作延时参数跟一般的U盘相差太大（这种情况极少），所以会出现读写不正常的情况，遇到这种情况时，请更换另一种型号的U盘。2.建议U盘专用由于本数控切割机系统的一些特殊性，要求U盘固定专用，U盘内不能存储过多的文件，最好不要存储其他类型的文件。U盘中最好不要有文件夹，否则可能会出现不能正常读写的现象。3.U盘内若有病毒将可能不能正常读....
赞 回复
哪个有半自动火焰切割机的CAD图？
共0条回答 >
