1． 拉伸六棱柱体（extrude）：

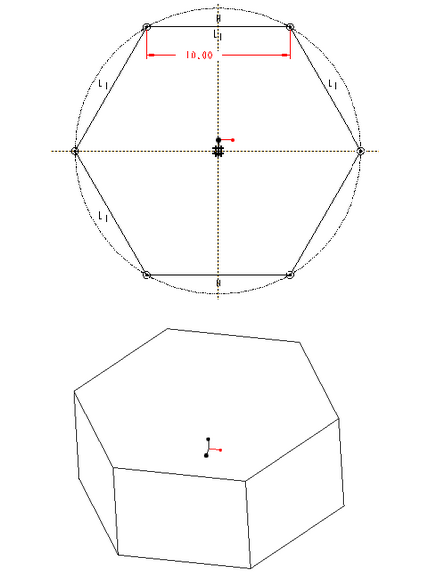

属性：both sIDes，选top位绘图平面，默认参考平面，拉伸长度：8，剖面如下（利用结构圆画六边行）：

2． 制造螺孔（hole命令）：

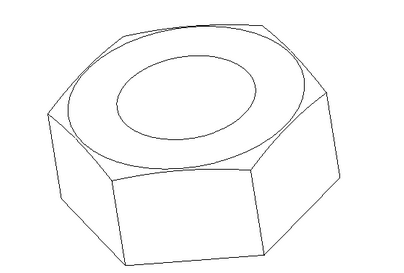

孔径位10，孔深位thru all，选取螺母顶面为孔的放置面，线性定位，到right面的距离为0，到front面的距离为0。

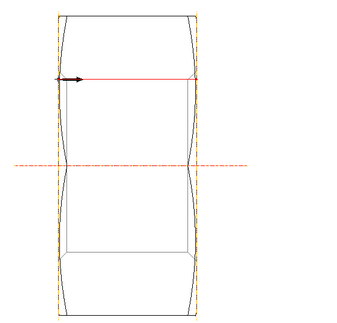

3． 制作旋转切面（cut revolve）：

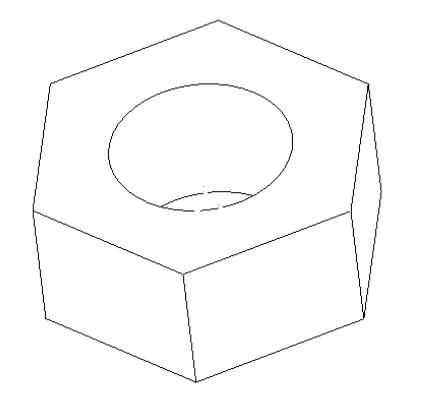

属性：onesIDe，选择一个跨过对角的两条棱的面为绘图平面，选择top在选零件顶面为参考平面。旋转角度为360，剖面如下 ：

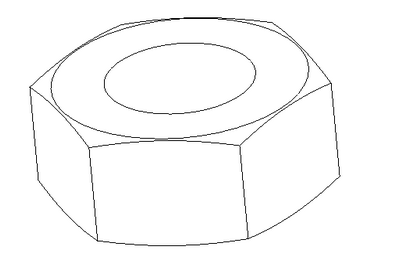

4． 复制旋转切面（copy->mirror）：

5． 倒角 ：

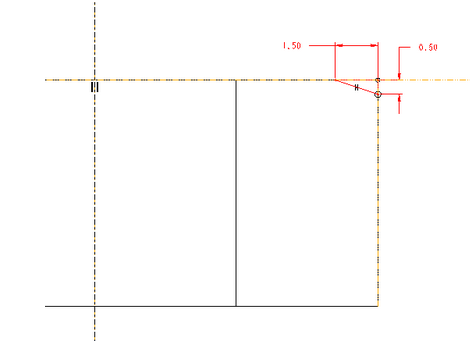

45xd的倒角，边长为0.5，螺母内圆柱面的两端边。

6. 制作螺纹（advanced->helical SWp） ：

属性用默认的，绘图平面为right，选取螺母的轴线和圆柱的边界作为参考线。做一条中心线过圆柱的轴线，做一条直线和圆柱的边重合和两端相连。

输入螺距为1.5，绘制剖面。

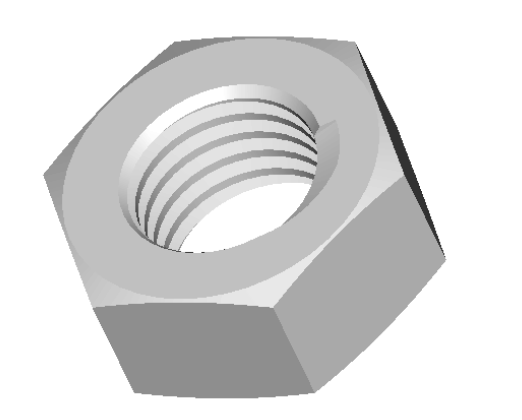

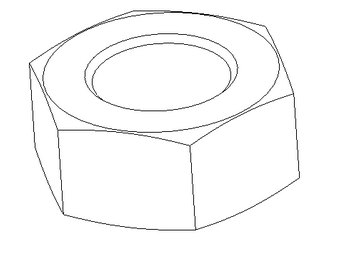

7. 结果：

步骤如下：

1，在草图中绘制一个正六边形，拉伸长度（extrude）：

属性：both sIDes，选top位绘图平面，默认参考平面，拉伸长度：8，剖面如下（利用结构圆画六边行）：

2，制造螺孔（hole命令）：

孔径位10，孔深位thru all，选取螺母顶面为孔的放置面，线性定位，到right面的距离为0，到front面的距离为0。

3，制作旋转切面（cut revolve）：

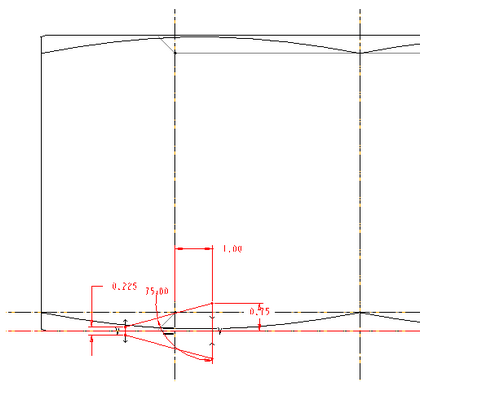

属性：onesIDe，选择一个跨过对角的两条棱的面为绘图平面，选择top在选零件顶面为参考平面。旋转角度为360，剖面如下 ：

4，复制旋转切面（copy->mirror）：

5，倒角 ：

45xd的倒角，边长为0.5，螺母内圆柱面的两端边。

6，制作螺纹（advanced->helical SWp） ：

属性用默认的，绘图平面为right，选取螺母的轴线和圆柱的边界作为参考线。做一条中心线过圆柱的轴线，做一条直线和圆柱的边重合和两端相连。

7，输入螺距为1.5，绘制剖面。

8，完成：
