溜溜问答 > 平面设计 > CAD问答 > CAD中怎么在标注的尺寸前加文字？
流逝的夏天
流逝的夏天
邀请你来回答
601人阅读 2021-08-20

CAD中怎么在标注的尺寸前加文字？

一个箭头的标注怎么弄出来啊后面我还要加文字还有这个符号这么弄出来
CAD中怎么在标注的尺寸前加文字？ CAD中怎么在标注的尺寸前加文字？
我要回答
4个回答

文字是直接打上去的，按快捷键t，就可以输入文字。

查看全部
2021-08-20
赞 回复 采纳

第一个问题，快捷键le，鼠标点第一点，第二点，然后在状态栏输入文字（记得切换为中文输入），最后结束命令。

第一个问题，如果是多个的话，需要用到创建块和插入块的命令。首先用直线命令画出图形，尺寸规格按国家机械制图的标准。然后用创建块的命令把画好的图形转换成块，结束命令。接着点绘图--》块--》定义属性，根据提示选择刚刚创建块的名称，输入数字如3.2，结束命令。最后插入块的命令，插入创建好的块

查看全部
2021-08-20
赞 回复 采纳

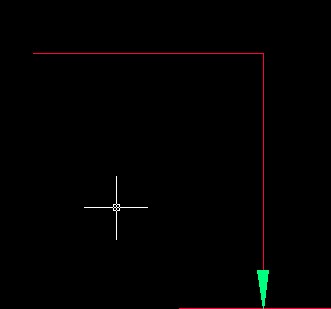

1、第一张图中的一个箭头只能标注之后用“分解”命令

CAD中怎么在标注的尺寸前加文字？

，分解之后就可以单独使用一个箭头，加文字可以用“多行文字”命令

CAD中怎么在标注的尺寸前加文字？

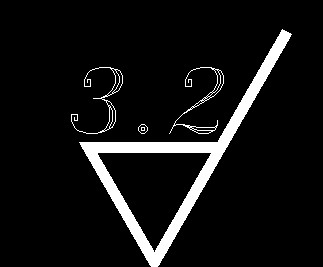

2、第二张图中的符号只能画三角画出来，没有现成的

查看全部
2021-08-20
赞 回复 采纳

一分解打字就行，也可添加这样的引线 标注
第二张图中的符号可以自己画出来，可以制作成块，添加的时候能随便输入数字很方便
这是个表面粗糙度的的符号，机械行业很长用

查看全部
2021-08-20
赞 回复 采纳

相关问题

怎么在UG尺寸标注前加序号？
共1条回答 >
曾经烟雨梦： 是想要这样的效果吗？用标识符号就行了，这个图标，想什么数字在里面输就行了。
赞 回复
在CAD标注中，怎样在尺寸标注前标注直径？
共1条回答 >
椛菲椛的情调： 可以找到编辑功能，如下图：在点要标注尺寸，点如下图菜单，然后在直径之后，再标注尺寸或者文字，都可以，如下图：
赞 回复
CAD 中如何在标注尺寸前加？
共1条回答 >
Sionary： 楼上的,回答请注意,如果楼主是为了标注圆,还用问这样的问题吗?标注完成后,键入命令"ed",再选中要修改的尺寸,再在尺寸前加%%c亦可显示!
赞 回复
CAD怎么在尺寸标注前加字符？
共1条回答 >
李子： 步骤如下：选中需要添加符号的标注----点击屏幕上方的特性按钮----在弹出的菜单中选择文字栏----在文字栏选中前缀----在前缀的空白处添加所要添加的符号
赞 (21) 回复
CAD怎么标注长度前加文字？
共1条回答 >
B♣KIKI※臺品世家： cad怎样在长度地方输入文字的方法如下：1、cad命令行中输入：d(空格)，调出“标注样式管理器”面板。2、在“标注样式管理器”面板，点击修改按钮。3、点击文字功能块，“文字位置”功能块就包含了对标注文字的各种调节方法。
赞 (9) 回复
