CAD作图，螺孔如何标注？

我要回答
2个回答

一般都是用线性或对齐标注，然后修改标注文字。输入ed--回车--点击要修改的标注文字--把<>删除，输入要标注的文字，如m8-6g等，确定即可

查看全部
2020-09-02
赞 回复 采纳

CAD标注螺孔的方法：（以图1中的标注为例）

CAD作图，螺孔如何标注？

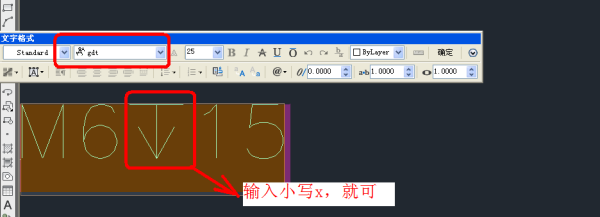

执行dli线性标注命令——命令栏提示：指定第一个尺寸界线原点或 <选择对象>:此时选中标注孔左边的点——命令栏提示：指定第二条尺寸界线原点:此时选中标注孔右边的点——命令栏提示;[多行文字(m)/文字(t)/角度(a)/水平(h)/垂直(v)/旋转(r)]:此时输入m+回车，就会弹出一个多行文本编辑框，如图所示：——在文本框中将字体格式调整为“gdt”格式，然后输入“m6x15”就会自动生成图1中的标注。输入完毕之后，点击确定即可。

CAD作图，螺孔如何标注？

查看全部
2020-09-02
赞 回复 采纳

相关问题

求解CAD螺孔标注2x8－10深20孔深25啥意思 其他螺孔怎样标注的 谢谢？
共4条回答 >
Enrico： 应该是2X8－M10深20孔深25，表示2排，每排8个M10的螺纹孔，螺纹攻丝深度20，螺纹孔深25.
赞 (9) 回复
CAD作图，螺孔怎么标注？
共2条回答 >
杀鬼子先生： CAD标注螺孔的方法：（以图1中的标注为例）执行dli线性标注命令——命令栏提示：指定第一个尺寸界线原点或:此时选中标注孔左边的点——命令栏提示：指定第二条尺寸界线原点:此时选中标注孔右边的点——命令栏提示;[多行文字(m)/文字(t)/角度(a)/水平(h)/垂直(v)/旋转(r)]:此时输入m+回车，就会弹出一个多行文本编辑框，如图所示：——在文本框中将字体格式调整为“gdt”格式，然后输入“m6x15”就会自动生成图1中的标注。输入完毕之后，点击确定即可。
赞 回复
UG6.0在螺蚊孔那里怎么样画出螺蚊孔来？
共2条回答 >
樱樱： 我是习惯画出个底孔，再插入-特征设计-螺纹就出来了
赞 回复
CAD螺孔符号怎么打？
共2条回答 >
CY ♪ 颖 ✧≖ ： 在标注的时候进行文字编辑命令m输入标注的文字即可@
赞 回复
在CAD如何画螺孔？
共1条回答 >
武超 15986692036： 楼上的没有直接回答。我来说吧：不知你要的是平面的（平面中显示三维，实际是平面的图形）还是三维的。大同小异，只是没有创建面域。如果要具体说明，可能有很多还说的不能明白。我想你基本的知识知道吧。把该用的工具栏调出，有3个：实体、实体编辑、视图工具栏。主要大概步骤:1.做出一个正六边体，其中用圆柱体掏空，各方面的数据要记好和计算好；2.要用旋转命令绘制内的轮廓，用有尖的波浪线旋转哦。大概步骤就是这样，具体的话你自己试试吧。
赞 (3) 回复
