CAD墙体的粗线怎么改细线?

墙体的线太粗了,想弄成细线怎么弄啊?
我要回答
5个回答

直接可以在特性工具栏里更改线型的宽度值

查看全部
2021-08-19
回复 采纳

一般只有多段线能改宽度.
用pe--选那条线--(它会问你是否转成多段线)--选是--然后在很多个选项中选w(即宽度)--然后输入你要的宽度就行!

查看全部
2021-08-19
(8) 回复 采纳

墙体线如果有单独的图层,在格式-图层里修改一下该层线宽,打印出来就没问题了。
如果是多段线,修改一个之后,使用“ma”特性匹配命令来修改其他的吧

查看全部
2021-08-19
(1) 回复 采纳

1、一般现在的兼职图纸都是使用的专门的建筑软件设计的,墙体显示的粗线,使用的是填充功能。


2、如果图纸没有转成低版本的格式,可以使用专门的建筑软件打开图纸,在状态栏上有一个加粗的按钮,点一下即可关闭墙体的粗显。


3、如果转换成了低版本的,就使能手动去删除加粗的填充。

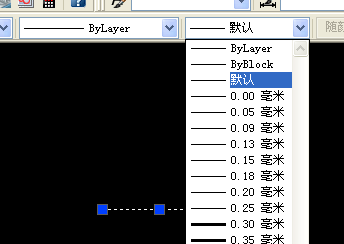

4、如果墙体是一般的线条绘制,可以选中线条,在线宽控制里面选择默认的即可。修改一个,其他的使用特性匹配来刷。

CAD墙体的粗线怎么改细线?

查看全部
2021-08-19
(429) 回复 采纳

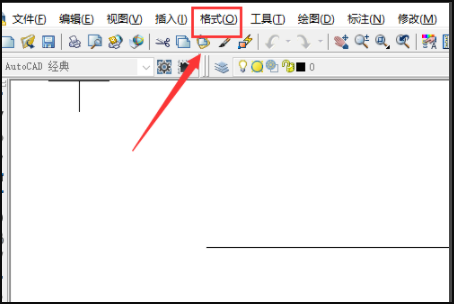

1、首先双击打开电脑桌面上的CAD应用程序快捷方式,点击工具栏上面的格式。

CAD墙体的粗线怎么改细线?

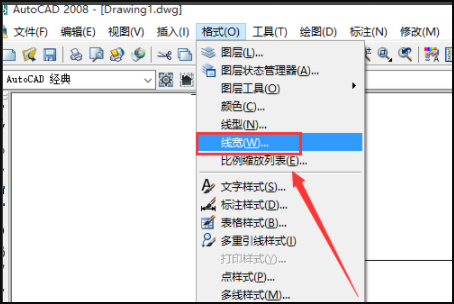

2、然后在弹出来的菜单栏页面中选择打开“线宽”设置选项。

CAD墙体的粗线怎么改细线?

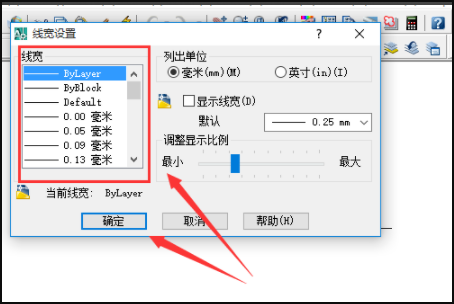

3、然后在弹出来的线宽设置窗口中,选择想要的线宽,点击确定,这样我们的线宽就修改好了。

CAD墙体的粗线怎么改细线?

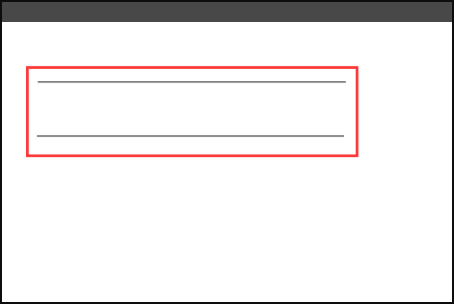

4、然后就可以看到线条已经变细了。

CAD墙体的粗线怎么改细线?

查看全部
2021-08-19
(5) 回复 采纳
