在CAD中如何根据实际的点坐标画点呢?

如已知三个点的坐标:1.X=4040451.225 Y=19601381.165
2.X=4041951.223 Y=19600256.153
3. X=4043551.238 Y=19602061.148。如何把它们画到CAD图上。请高手回答 , 谢谢
我要回答
2个回答

楼上几位都没有说清楚,应该是这样:掌握如何在CAD中输入坐标数值,如一点的坐标是x=000000.000,y=111111.111, 你输入时应该是第一组数值输入111111111,回车,再输入0000000000,请注意,1.这里x,y的输入是跟实际反过来的(这与CAD的绘图环境参数有关);2.中间没有小数点号。你按照以上说明输入后,再用坐标标注标一下检查一下。

查看全部
2020-09-02
回复 采纳

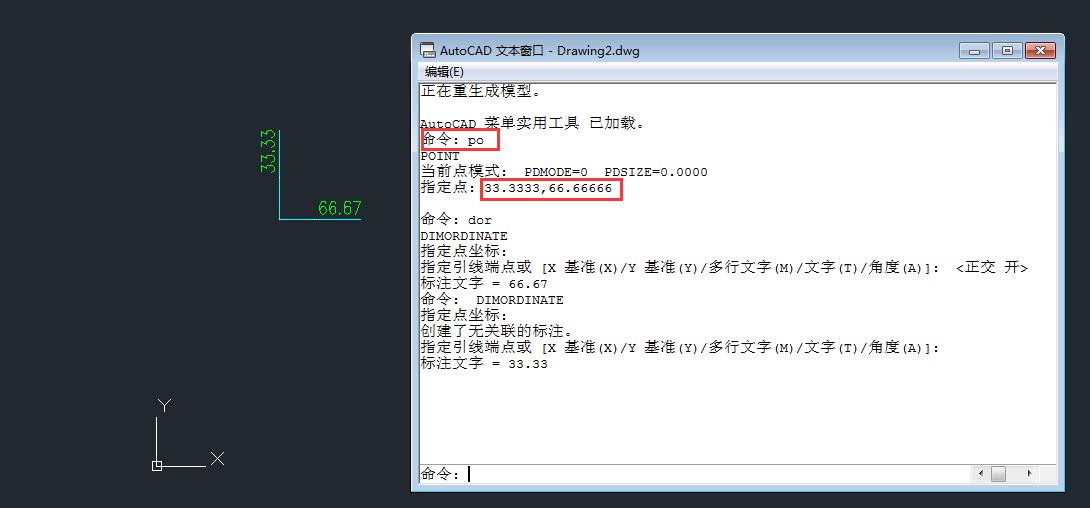

po空格4041951.223,19600256.153回车;

以此内推就可以了。自以为是,看图!!!

在CAD中如何根据实际的点坐标画点呢?

查看全部
2020-09-02
回复 采纳
