溜溜问答 > 平面设计 > CAD问答 > UG导入CAD后，怎么把2d转换成3D图？
流逝的夏天
流逝的夏天
邀请你来回答
359人阅读 2021-08-18

UG导入CAD后，怎么把2d转换成3D图？

UG导入CAD后,怎么把2d转换成3D图
我要回答
3个回答

3D不能转换，只能手工建模。

查看全部
2021-08-18
赞 (2) 回复 采纳

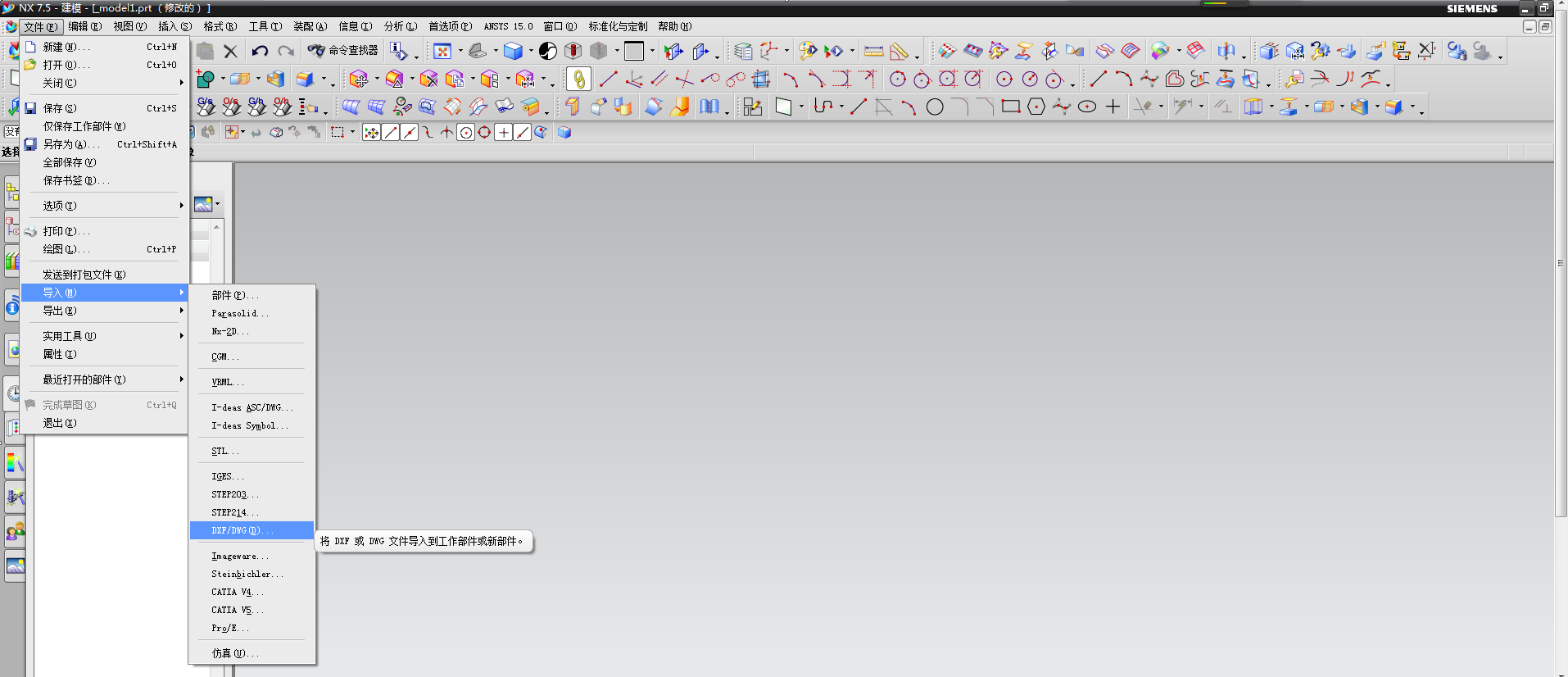

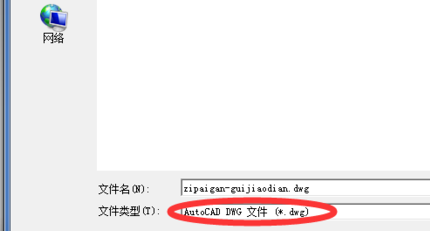

1、在建模界面下，点击“文件——导入——dwg/dxf”，选择要导入的CAD文件

UG导入CAD后，怎么把2d转换成3D图？

UG导入CAD后，怎么把2d转换成3D图？

UG导入CAD后，怎么把2d转换成3D图？

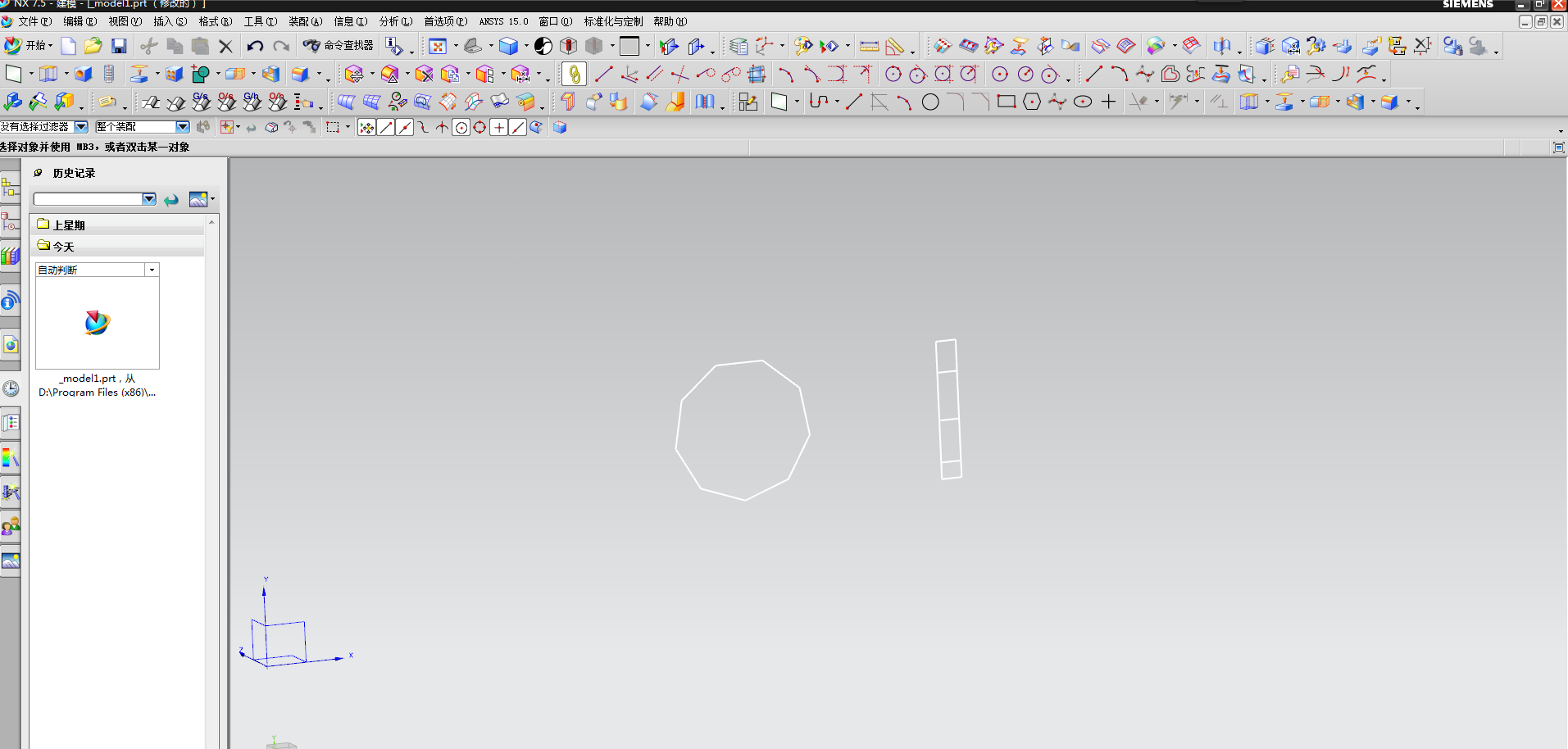

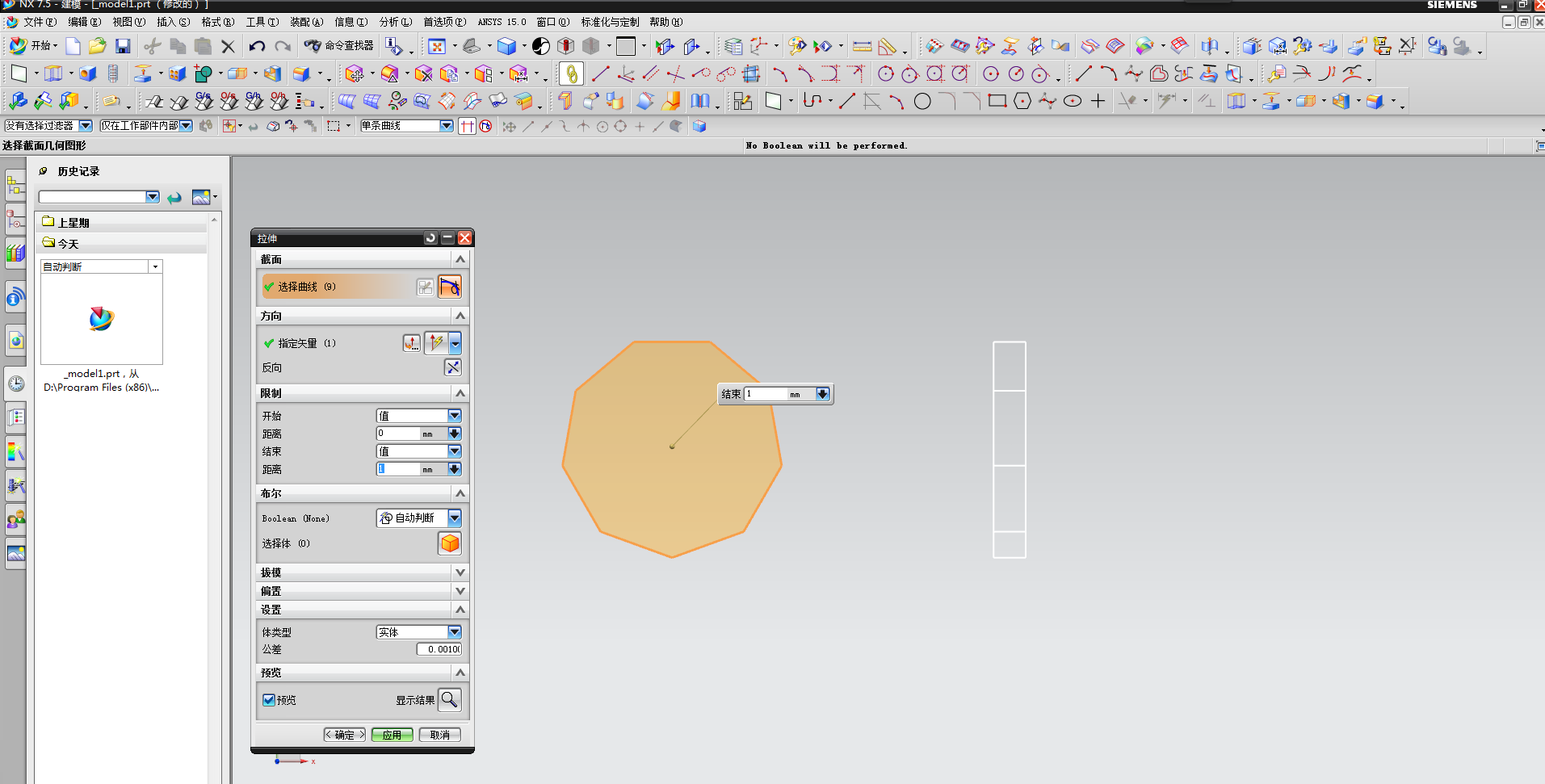

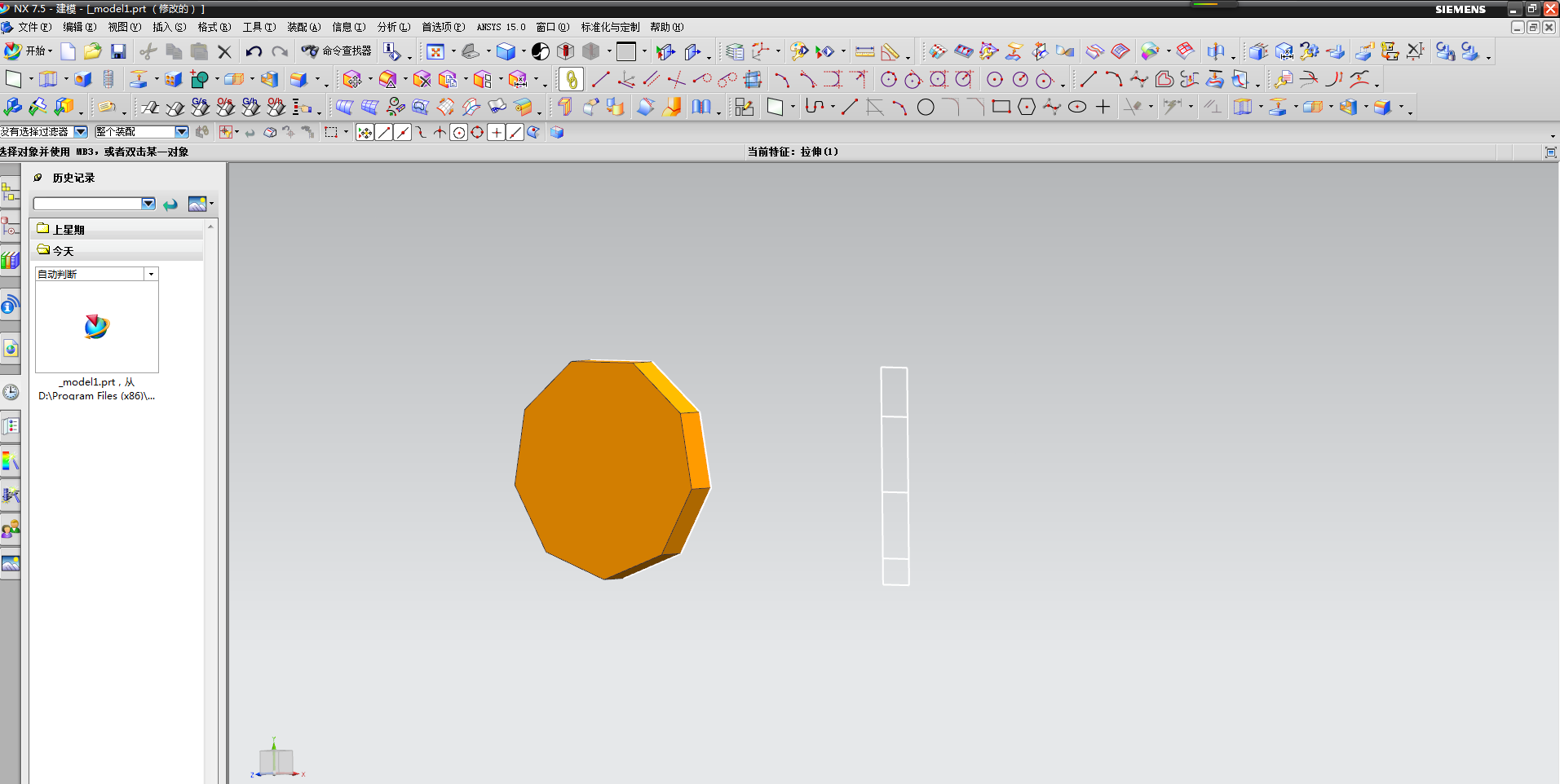

2、选择导入图形的视图，点击拉伸等操作，完成实体创建

UG导入CAD后，怎么把2d转换成3D图？

UG导入CAD后，怎么把2d转换成3D图？


3、补充说明

如果导入的CAD图不在界面上，需要按ctrl+f，将视图找寻出来

查看全部
2021-08-18
赞 (12) 回复 采纳

UG导入CAD后把2d转换成3D图的步骤如下：

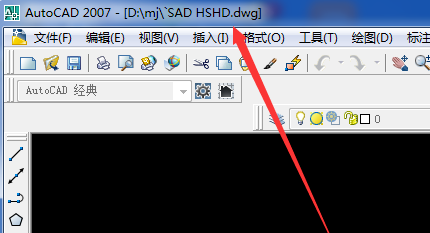

1.打开一个没有标注尺寸的2d图档。

UG导入CAD后，怎么把2d转换成3D图？

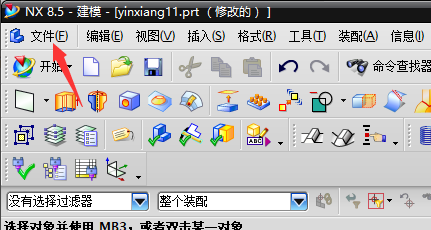

2.打开UG--点击文件。

UG导入CAD后，怎么把2d转换成3D图？

3.选中导入--找到atuoCADdxf/dwg。

UG导入CAD后，怎么把2d转换成3D图？

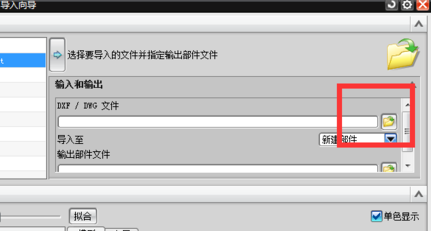

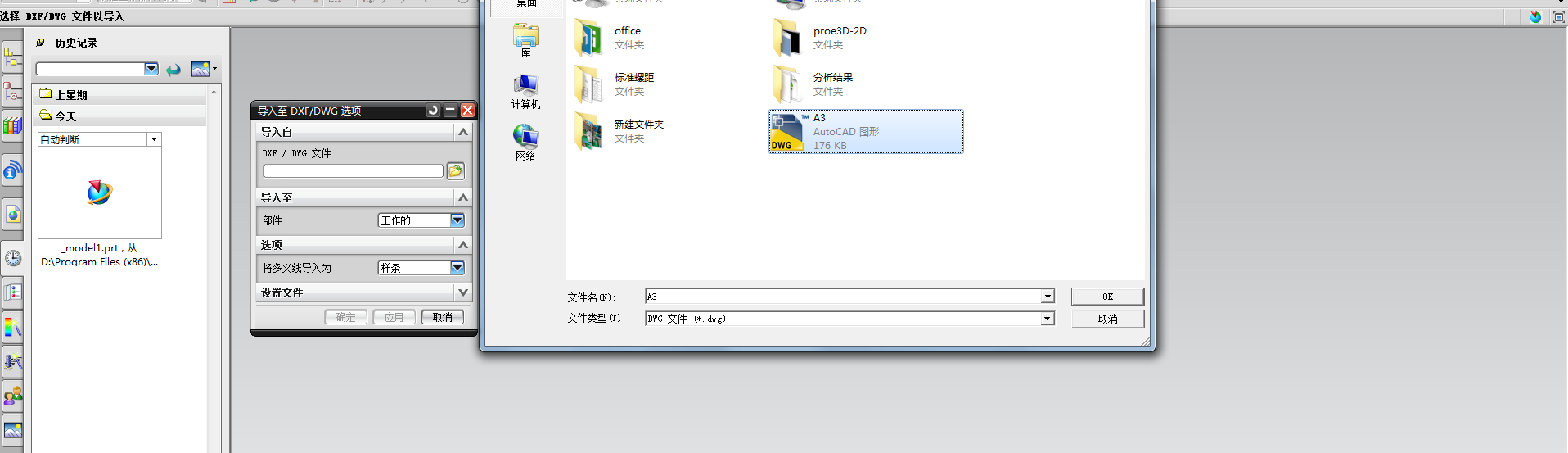

4.点击上面文件夹--选中之前准备好的2d图档--点击ok即可成功并导入。

UG导入CAD后，怎么把2d转换成3D图？

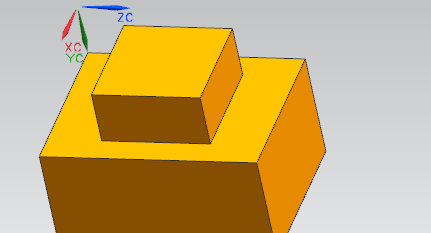

5.导入后选中线条--通过拉伸做出即可。这样就解决了UG导入CAD后把2d转换成3D图的问题了。

UG导入CAD后，怎么把2d转换成3D图？

查看全部
2021-08-18
赞 (27) 回复 采纳

相关问题

急~~~如何把CAD的2d图导入UG建模中？谢谢！谢谢？
共4条回答 >
____浅沫°： 先在你的CAD中提取你要导入的线和标注，另存为IGES格式文件，然后在ug中，文件》》导入》》uges》》打开你要导入的文件即可。注意，文件打开之后要按照比例缩小，并旋转这个图。
赞 (3) 回复
UG导入CAD后，怎么把2D转换成3D图？
共2条回答 >
张丹： UG导入CAD后把2d转换成3D图的步骤如下：1.打开一个没有标注尺寸的2d图档。2.打开UG--点击文件。3.选中导入--找到atuoCADdxf/DWg。4.点击上面文件夹--选中之前准备好的2d图档--点击ok即可成功并导入。5.导入后选中线条--通过拉伸做出即可。这样就解决了UG导入CAD后把2d转换成3D图的问题了。
赞 回复
CAD 如何把3D 的图形转换成2d 的？
共1条回答 >
熊大： 简单的方法是：先文字标注，再进行消隐（命令HIDE），再进行图片输出（命令JPGOUT或用屏幕截图）。这样桌子后面的线就看不到了。如果原3D图是线模型的话，先转为面模型或实体模型。
赞 回复
CAD怎么2d转换成3D？
共1条回答 >
X牛奶糖。： 在CAD软件中，将2D图形转换为3D图形可以使用以下几种方法：使用“拉伸”工具将2D图形沿Z轴拉伸，从而形成3D图形。使用“旋转”工具将2D图形在XY平面内旋转，从而形成3D图形。使用“挤出”工具将2D图形挤出成为一个立体体块。使用“扫描”工具将2D图形沿一条路径拉伸，从而形成3D图形。使用“建模”工具对2D图形进行分解和组合，从而形成3D图形。以上方法都需要熟悉CAD的操作技巧，根据不同的2D图形形状和需求选择合适的方法进行转换。
赞 (32) 回复
怎么把CAD3D图制作转换成2d？
共0条回答 >
Nome： 在“工作空间”里可以选择“三维建模”还是“AutoCAD经典”（就是二维制图），如果“工作空间”没有显示出来，可以在工具栏点右键，勾选“工作空间”后就显示出来了，
赞 (4) 回复
