CAD,标注不挤在一起的方法

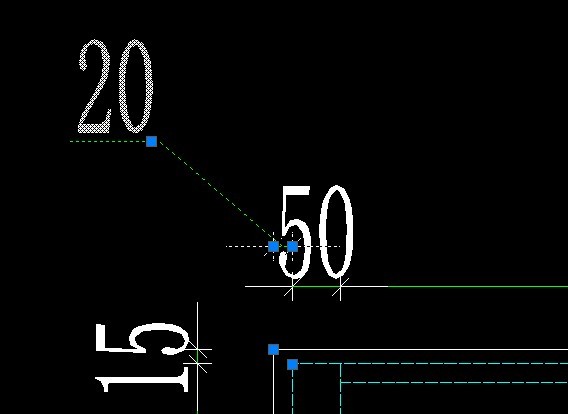

我就要这么大的字,标注距离小,我知道,那个20是我手动拖出来的,但是,不是每个都可以拖成这样呀!高手出招呀
CAD,标注不挤在一起的方法
我要回答
5个回答

首先,标注挤到一起是因为你的标注尺寸设置过大。
1、修改方法是标注样式-选择所用标注样式-修改-文字选项卡-修改字体大小。
其次,标注是有讲究的,不是想如何标注都可以的,以下为基本原则。
1、机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关
尺寸标注。
2、图样中(包括技术要求和其他说明)的尺寸,以毫米为单位时,不需标注计量单位的代号或名称,如采用其他单位,则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸,为该图样所示机件的最后完工尺寸,否则应另加说明。
4、机件的每一尺寸,一般只标注一次,并应标注在反映该结构最清晰的图形上。

查看全部
2021-08-18
回复 采纳

我提出这样的问题,都说没有办法解决,都说要手动调节,这个是不是答案呢?

查看全部
2021-08-18
(1) 回复 采纳

点击夹点或在标注工具条点击“编辑标注文字”然后拖动到理想的位置

查看全部
2021-08-18
(2) 回复 采纳

你应该打开标注自定义设置,设置标注大小,放置的方式。

查看全部
2021-08-18
回复 采纳

设置一下标注样式就行,箭头大小字体大小,根据图纸大小进行增减,使之适应所画的图就可以了

查看全部
2021-08-18
回复 采纳
