溜溜问答 > 平面设计 > CAD问答 > CAD中如何画一条已知水平角度与圆相切的直线？
流逝的夏天
流逝的夏天
邀请你来回答
194人阅读 2021-08-18

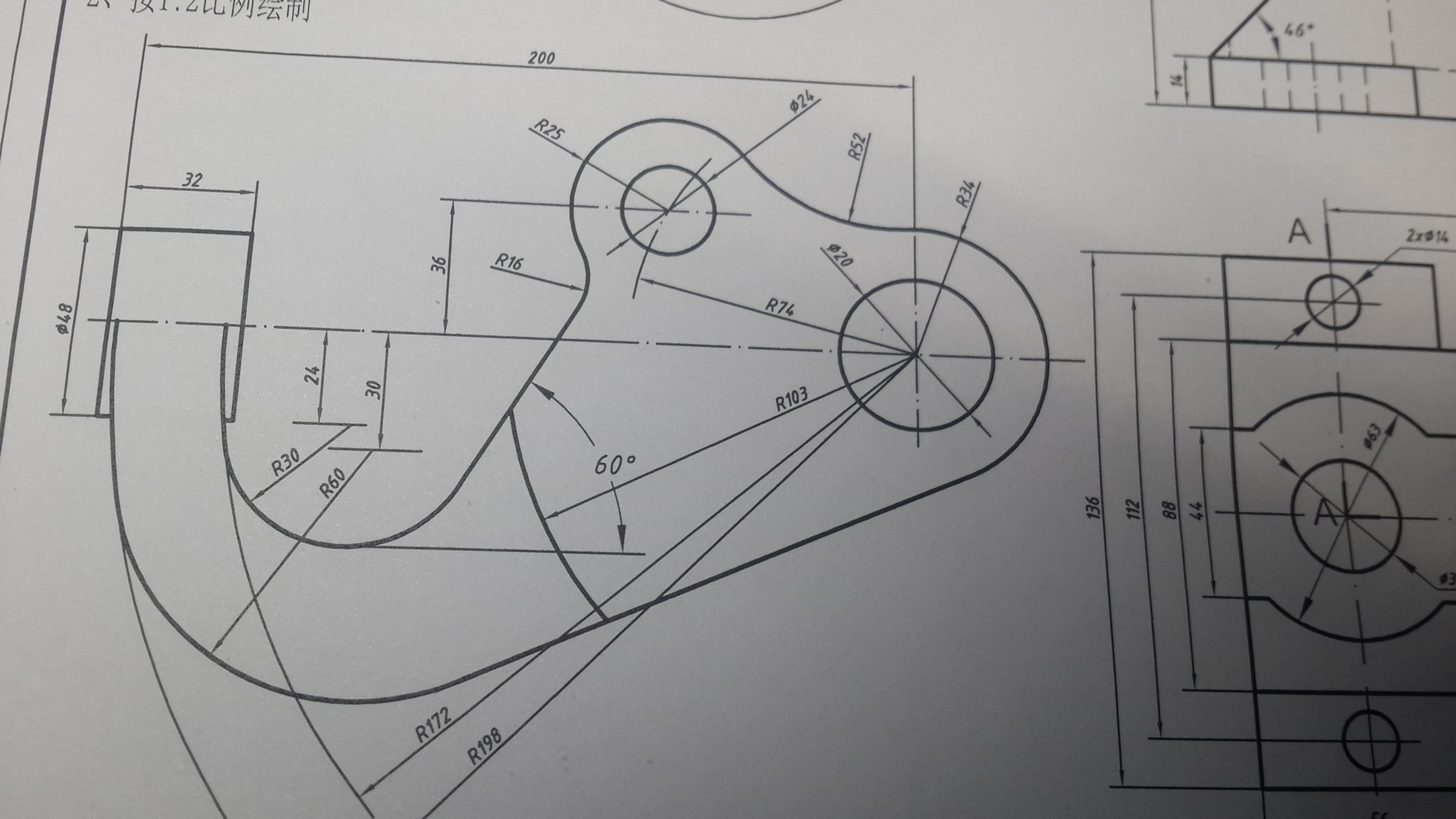

CAD中如何画一条已知水平角度与圆相切的直线？

CAD中如何画一条已知水平角度与圆相切的直线？ CAD中如何画一条已知水平角度与圆相切的直线？ CAD中如何画一条已知水平角度与圆相切的直线？
我要回答
1个回答

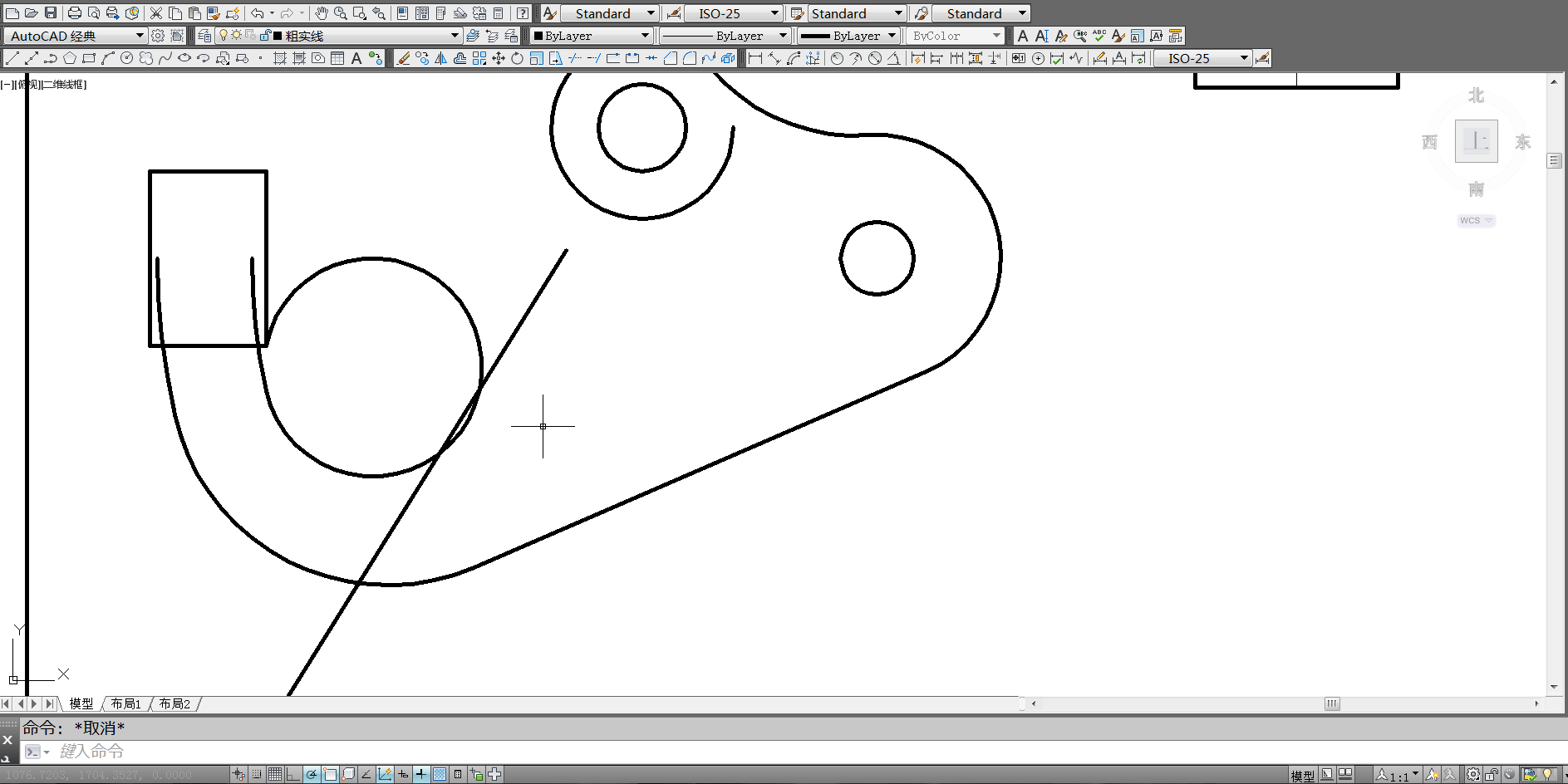

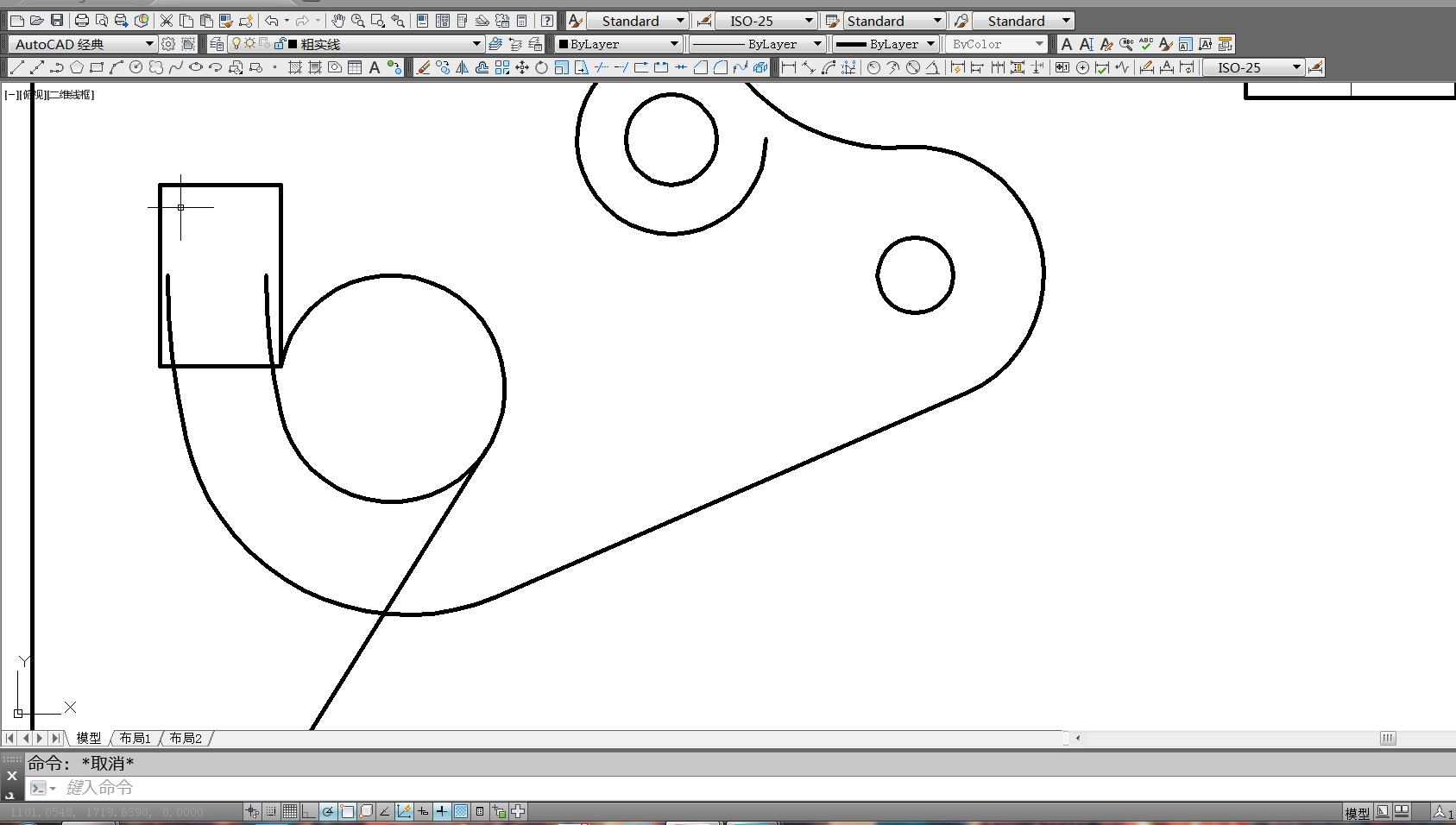

请先转座标系.
uCS z 60
再画线.输入直线命令-捕捉四分点.

查看全部
2021-08-18
赞 (1) 回复 采纳

相关问题

用AUTO CAD 已知道一个圆，要画一条已知角度的直线和圆相切，怎么画？
共2条回答 >
高傲的小白兔： 圆已存在的情况下，输入l回车后不要急于点下第一点，再输入tan回车，然后鼠标移动到圆旁边会出现捕捉到圆而且是切线的状态，这个时候点下鼠标左键。然后再用相对极坐标法输入直线的参数@l
赞 回复
CAD怎么画一条与两圆相切的直线？
共2条回答 >
： 在CAD软件中利用捕捉命令和直线命令即可画与两圆相切的直线，具体操作请参照以下步骤。1、首先在电脑上打开CAD软件，然后用圆工具画出两个圆。2、然后用鼠标右键点击CAD对象捕捉，打开切点捕捉命令。3、选择CAD直线工具，光标放在圆上就会出现切点捕捉，点击鼠标确认第一点。4、然后用鼠标在另一个圆上面点击切点。5、完成以上设置后，即可在CAD软件中画与两圆相切的直线。
赞 回复
CAD中，如何画一条与已知直线成任意角度的另一条直线？
共2条回答 >
A💋 俊 👗💅： 1、不同的版本的CAD软件操作大都相同，这里以CAD2008为例。2、打开CAD软件之后，在绘图区画任意一条水平线，如图所示。3、再次重复命令按回车键，此时系统下面提示指定第一点。4、单击刚才所画的直线的左端点，这是会先一个新命令，以60°角为例。5、在命令栏中输入
赞 回复 (1)
CAD如何画一条直线与两圆相切？
共2条回答 >
偷吃 苹果的梨： CAD直线与两圆相切1.电脑打开CAD软件,先画两个圆。2.画好圆之后,输入直线命令L,按空格键确定。3.输入直线命令之后,再输入相切命令tan,按空格键确定命令。4.输入相切命令之后,先在第一个圆找切点。第一步：先画好两个圆第二步：选择直线命令，先不要点下去第三步：按住Shift键同时单击鼠标右键，出现菜单后选择切点，然后在第一个圆边上面点击一下第四步：再按住Shift键同时单击鼠标右键，选择切点，然后再第二个圆边上再单击一下，软件会自动寻找两个圆之间的切点
赞 回复
在CAD中圆与已知直线怎么相切的圆？
共1条回答 >
R.A.W 孤勇词穷踟蹰： 如果是31°那里的那个圆，用三点法画，两个相切点，另一个点是垂直与那条直线。
赞 回复
