CAD三维画图的步骤？？

CAD三维画图的步骤如下：

1、首先打开CAD软件，然后在右下角的二维草图与注释，切换工作空间为三维建模。

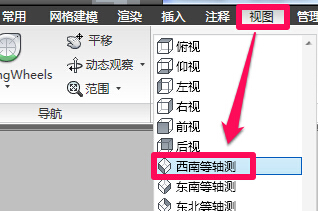

2、在菜单栏的视图中选择西南等轴测等三维视图模式。

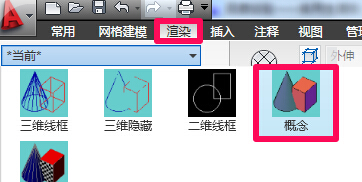

3、为了方便观看可以在菜单栏的渲染中选择概念模式。

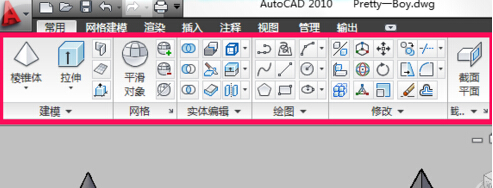

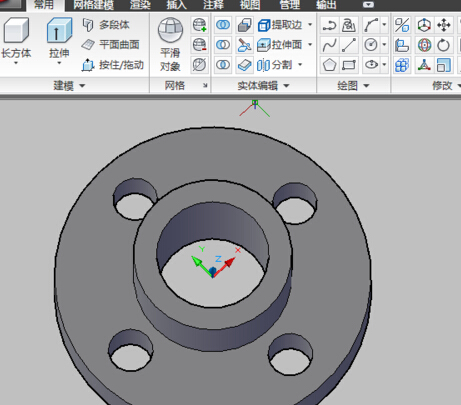

4、配合工具栏中的长方体、拉伸等工具就可以用CAD画三维图了。

5、画三维图不是CAD的强项，但一些基本的零件图用CAD画还是很方便的。

CAD三维画图的步骤如下：

1、首先打开CAD软件，然后在右下角的二维草图与注释，切换工作空间为三维建模。

2、在菜单栏的视图中选择西南等轴测等三维视图模式。

3、为了方便观看可以在菜单栏的渲染中选择概念模式。

4、配合工具栏中的长方体、拉伸等工具就可以用CAD画三维图了。

5、画三维图不是CAD的强项，但一些基本的零件图用CAD画还是很方便的。

CAD三维画图的步骤如下：

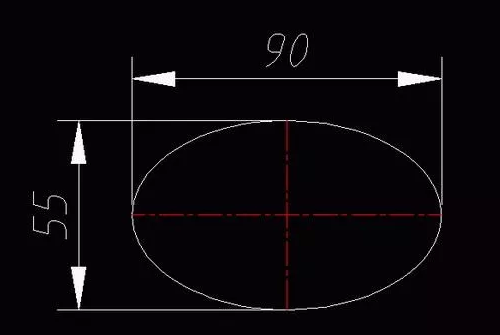

1、画椭圆90*55。

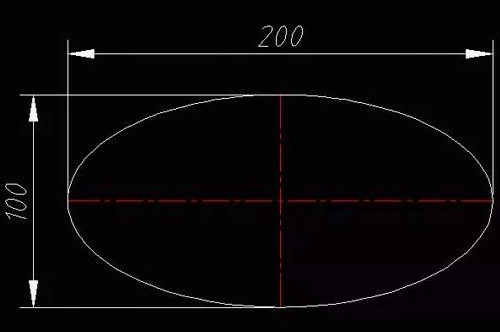

2、再画一个椭圆200*100。

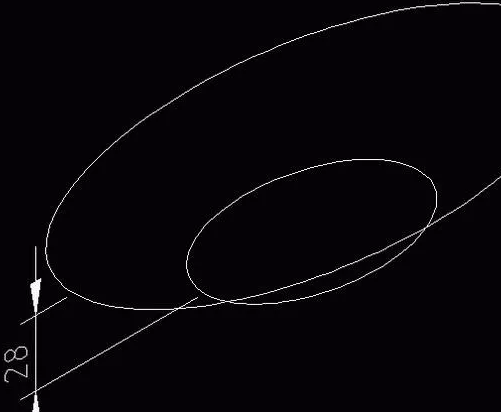

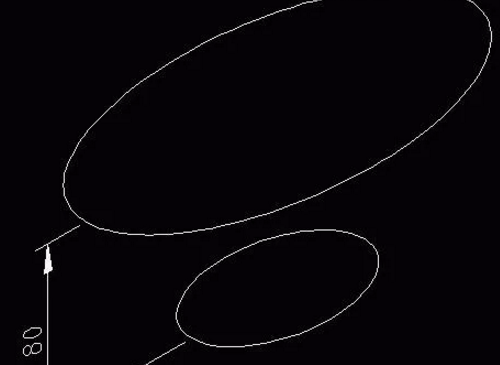

3、小椭圆往下移28高。

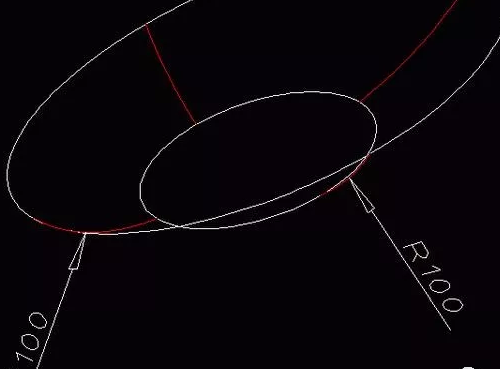

4、绘制四条r100的弧线，要连接两个椭圆啊，记得利用usc来画。

5、再复制一个椭圆90*55离200*100椭圆高80。

6、绘制四条r200的弧线，要连接两个椭圆。

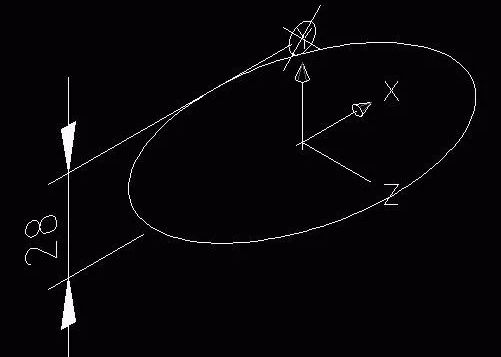

7、画一个点离小椭圆往上移28高。

8、利用usc画两椭圆相交与点和90*55椭圆。

9、修剪两个椭圆。

10、再截断分成四条弧线。

11、先来看看整体的线框图。

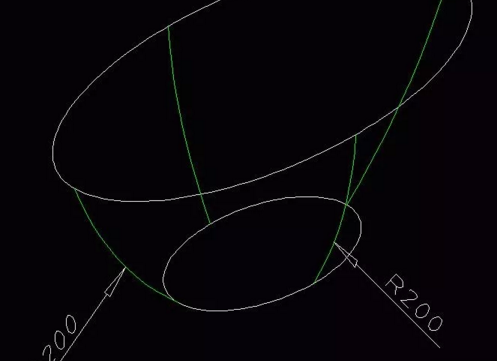

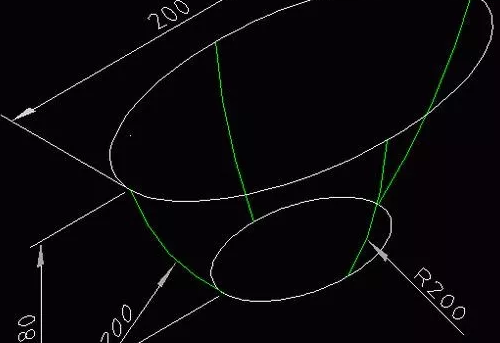

12、准备做放样工作，先样下图，利用绿线做导向放样。

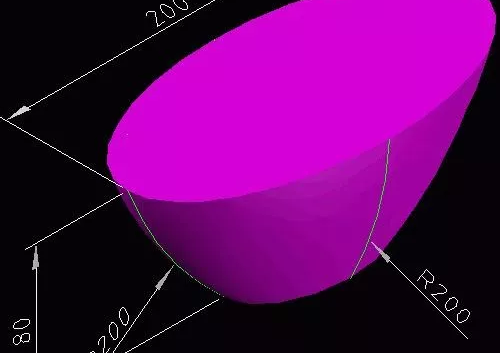

13、放样成实体。

CAD三维画图的步骤如下：抄

1、画椭圆90*55。

2、再画一个椭圆200*100。

3、小椭圆往下移28高。

4、绘制四条r100的弧线，要连接两个椭圆啊，记得利用usc来画。

5、再复制一个椭圆90*55离200*100椭圆高80。

6、绘制四条r200的弧线，要连接两个椭圆。

7、画一个点离小椭圆往上移28高。

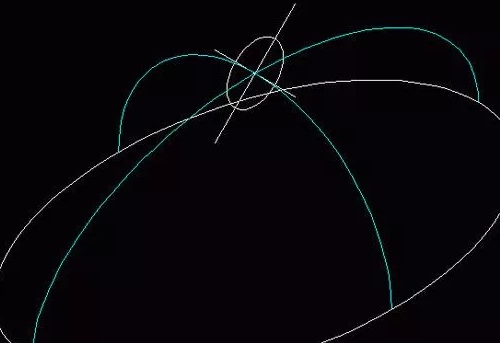

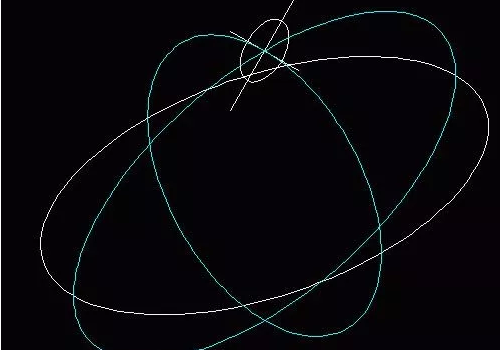

8、利用usc画两椭圆相交与点和90*55椭圆。

9、修剪两个椭圆。

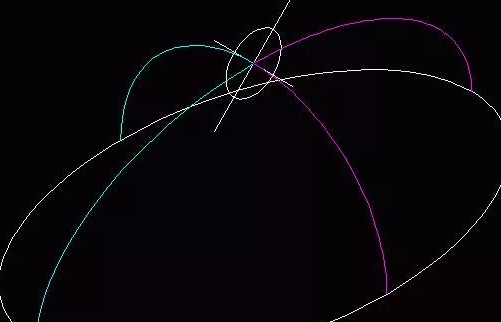

10、再截断分成四条弧线。

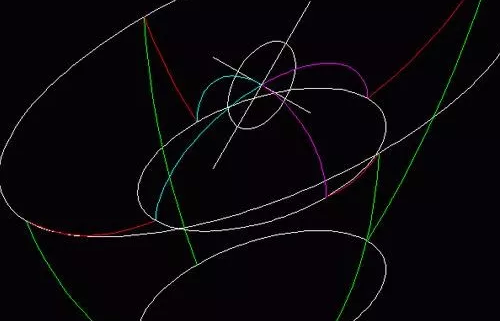

11、先来看看整体的线框图。

12、准备做放样工作，先样下图，利用绿线做导向放样。

13、放样成实体。
