溜溜问答 > 平面设计 > CAD问答 > CAD多段线断开以后如果继续接着画如何才能成为一段多段线？
kiss mayue
kiss mayue
邀请你来回答
3822人阅读 2020-09-01

CAD多段线断开以后如果继续接着画如何才能成为一段多段线？

我要回答
2个回答

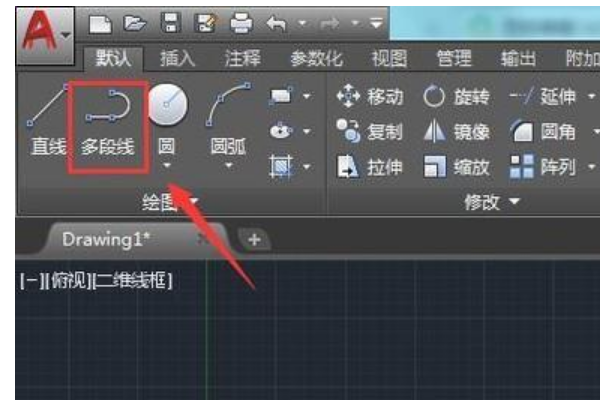

1、打开CAD之后我们在绘图里找到多段线选项

CAD多段线断开以后如果继续接着画如何才能成为一段多段线？

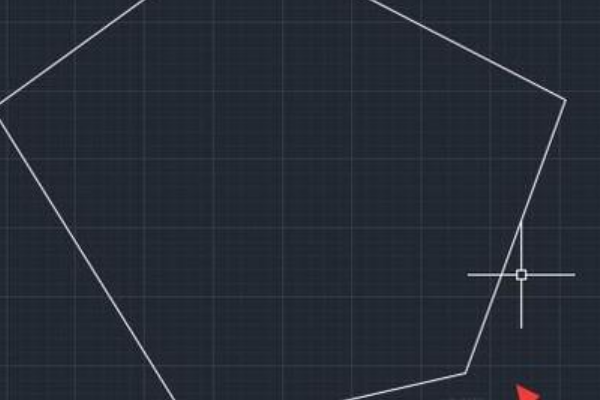

2、选择多段线然后在绘图区里绘制一个图形

CAD多段线断开以后如果继续接着画如何才能成为一段多段线？

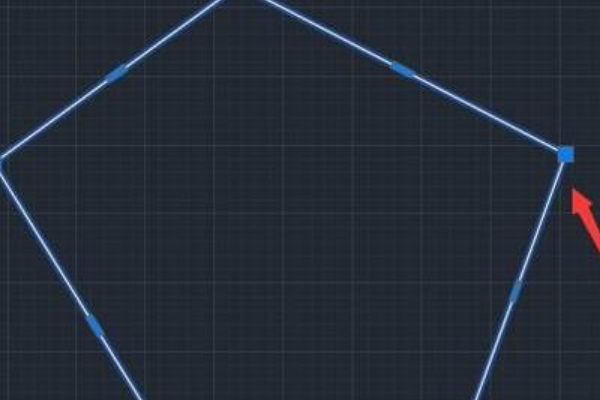

3、选择绘制的图形可以看到在图形上就出现了夹点

CAD多段线断开以后如果继续接着画如何才能成为一段多段线？

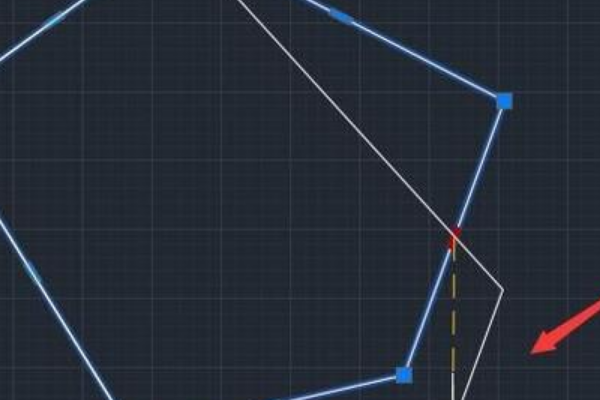

4、我们选择图形边上的夹点然后拖动鼠标左键，可以看到选择的边就会跟着移动，CAD多段线断开以后如果继续接着画就可以才能成为一段多段线了。

CAD多段线断开以后如果继续接着画如何才能成为一段多段线？

查看全部
2020-09-01
赞 回复 采纳

可以通过面域功能将两段断开的多段线合并为一段多段线，方法如下：

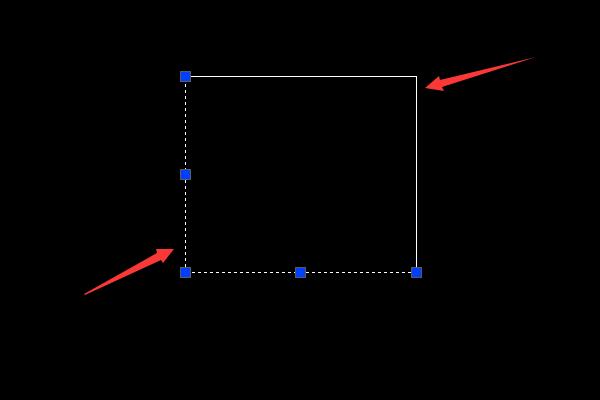

1、打开一个CAD文档，用多段线工具分两次画出一个矩形，鼠标选中其中一部分，可以看到此图是有断开的（选中部分和未选中部分）：

CAD多段线断开以后如果继续接着画如何才能成为一段多段线？

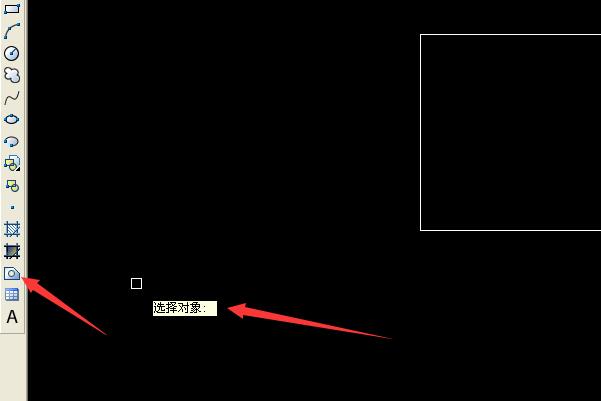

2、此时点击左边工具栏中的面域功能，然后出现选择对象：

CAD多段线断开以后如果继续接着画如何才能成为一段多段线？

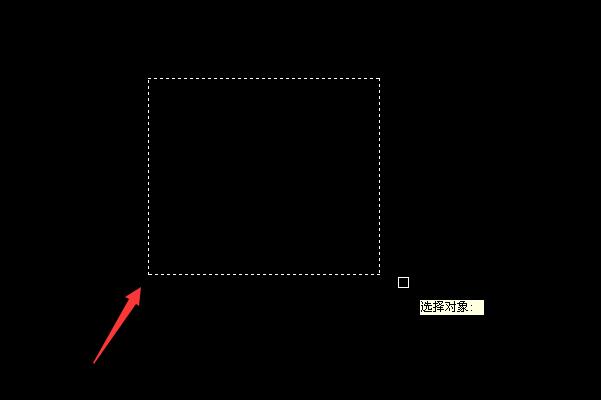

3、此时用鼠标左键将整个对象选中，选中后矩形的线会变化，如下：

CAD多段线断开以后如果继续接着画如何才能成为一段多段线？

4、按回车键确认，即可将该图形变成一段多段线，此时再选中，则会将整个图形选中，如下：

CAD多段线断开以后如果继续接着画如何才能成为一段多段线？

查看全部
2020-09-01
赞 回复 采纳

相关问题

CAD多段线怎么继续画？
共5条回答 >
崔艳凯： 在CAD中绘制多段线时，可以使用“PEDIT”命令继续画已有的多段线。具体步骤如下：1.选择“修改”菜单或者输入“PEDIT”命令并按回车键。2.在弹出的对话框中选择“多段线”选项，并选择要继续编辑的多段线对象。3.输入“J”（join）并按回车键。这将使当前的多段线段与之前绘制的多段线相连。4.也可以选择“添加节点”选项，并在多段线上选择需要添加节点的位置。5.完成以上操作后，可以输入“C”（close）并按回车键来将多段线闭合。完成上述操作后，你就可以继续画多段线，无需重新启动一个新的多段线....
赞 (32) 回复
CAD多段线断开以后如果继续接着画怎样才能成为一段多段线？
共2条回答 >
Amm杨梅梅🐭： 可以通过面域功能将两段断开的多段线合并为一段多段线，方法如下：1、打开一个CAD文档，用多段线工具分两次画出一个矩形，鼠标选中其中一部分，可以看到此图是有断开的（选中部分和未选中部分）：2、此时点击左边工具栏中的面域功能，然后出现选择对象：3、此时用鼠标左键将整个对象选中，选中后矩形的线会变化，如下：4、按回车键确认，即可将该图形变成一段多段线，此时再选中，则会将整个图形选中，如下：
赞 回复
CAD怎么接着上一条多段线继续画？
共2条回答 >
A0。 别说话，： 可以按照以下步骤接着上一条多段线继续画：1.首先选择绘制多段线的工具，例如“PLine”或“Polyline”工具。2.移动鼠标至上一条多段线的最后一个点，此时应该会出现一个提示，询问是否要从上一个点继续画线。3.点击鼠标左键，开始继续绘制多段线，直到完成所需的形状和长度。4.如果需要结束多段线的绘制，按下“Enter”键或右键单击即可。以上就是接着上一条多段线继续画的方法，希望可以帮到您。
赞 (17) 回复
CAD多段线有一段线不显示断开了？
共1条回答 >
🐔： 你可以看一下是不是图层管理的一些问题，视图的线宽可以不是很清晰，这个也可以进行设置，我们将线宽加粗一点试一试。1.在你的电脑桌面上打开一款专业的CAD编辑器软件，在软件上方新建绘制或者是打开一张CAD图纸文件，然后点击视图下面的试图管理器。2.点击该属性之后，会出现一个窗口，我们在窗口界面中找到线宽一栏，然后将线宽加粗试一试。因为线型显示不全的话，有很多的因素，你可以先试一试，不行的话，再换一种就可以了。
赞 (35) 回复
CAD多段线断开以后怎么接？
共1条回答 >
徽徽： 1、打开CAD之后我们在绘图里找到多段线选项。2、选择多段线然后在绘图区里绘制一个图形。3、选择绘制的图形可以看到在图形上就出现了夹点。4、我们选择图形边上的夹点然后拖动鼠标左键，可以看到选择的边就会跟着移动，CAD多段线断开以后如果继续接着画就可以才能成为一段多段线了。
赞 (4) 回复
