CAD图层上锁如何解开？

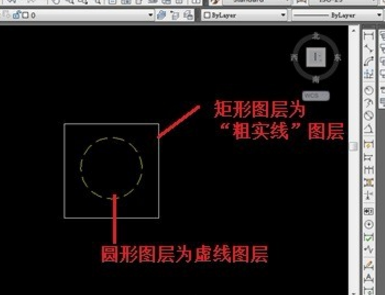

1、新建“图层练习”文件，并设置图形的图层。

2、打开图层管理器，设置“粗实线图层”为锁定状态，其它图层特性不变。

3、关闭图层管理器，矩形图层线条变灰色了。

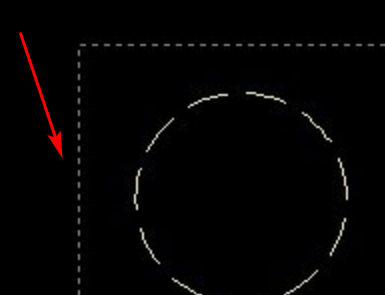

4、鼠标左键双击灰色的矩形，矩形变成虚线选择状态，表示可以被选择，但是没有出现夹点，此时对矩形不能进行移动，拉伸等任何操作。

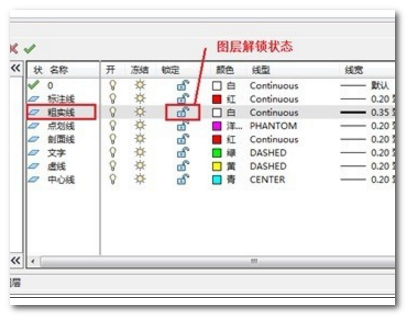

5、打开图层管理器，将矩形图层解锁。

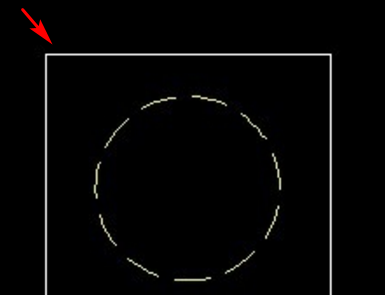

6、关闭图层管理器，矩形图层又变为白色了。

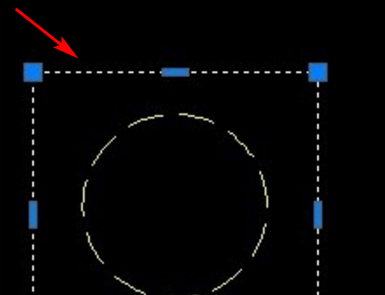

7、鼠标左键双击矩形图框，在矩形上出现矩形小框（夹点），可以对矩形进行拉伸，移动。

在CAD中锁定/解锁图层有两种方式：一种是工具栏方式；另一种是命令行方式，具体如下：（本例基于CAD 2016版本）

工具栏方式：

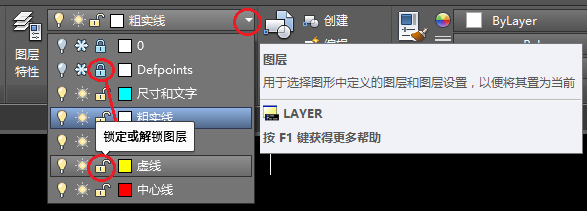

如图所示，单击“图层”右侧下拉展开按钮，单击锁样按钮，锁定或解锁图层；

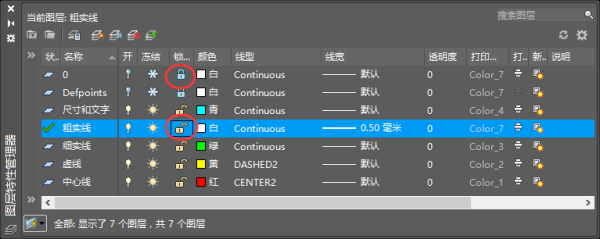

单击“图层特性”按钮，打开“图层特性管理器”对话框，如图所示，单击锁样按钮，锁定或解锁图层。

命令行方式：

用“laylck”命令，锁定选定对象所在的图层。命令行输入laylck，提示“选择要锁定的图层上的对象”，如图所示，移动鼠标单击选定对象，同时锁定图层。

用“layulk”命令，解锁选定对象所在的图层。命令行输入layulk，提示“选择要解锁的图层上的对象”，如图所示，移动鼠标单击选定对象，同时解锁图层。
